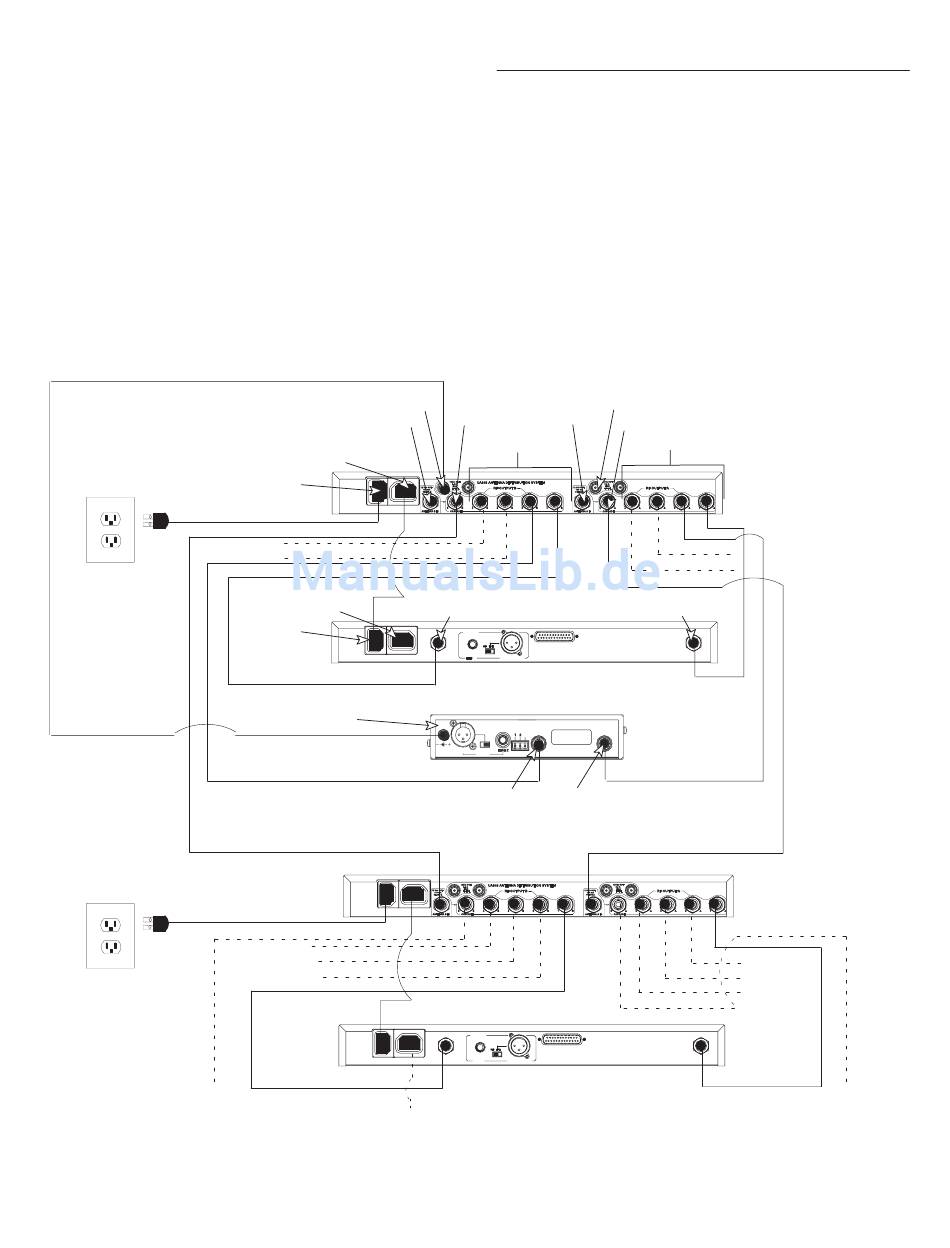

Anschluß mehrerer UA845 (Abbildung 9)
1. Die CASCADE–Anschlüsse (Steckverbinder 5) für die
HF–AUSGANG–Kanäle A und B eines UA845 an den
ANTENNENEINGANG, Kanal A und B, eines
U4–Empfängers, UC4–Empfängers oder eines zwei-
ten UA845 anschließen.
2. Sofern erwünscht, weitere Einheiten auf die gleiche
Weise anschließen.
3. Wenn U4–Empfänger mit AUSGANG–Netzkabeln
prioritätisch verkettet werden sollen, wird der AUS-
GANG–Netzsteckverbinder des UA845 an den EIN-
GANG–Netzsteckverbinder eines Empfängers an-
geschlossen. Die weiteren Empfänger auf die gleiche
Weise anschließen. Den NETZEINGANG der Einheit
an die Wechselstromversorgung anschließen.
ZUR STROMVERSORGUNG
AN UA845
ANT B EIN
12 VDC STROMEINGANG
ANT B EINGANG
STROMAUSGANG
STROMEINGANG
AN EMPFÄNGER
STROMAUSGANG
STROMEINGANG
12 VDC STROMEINGANG
TO POWER SUPPLY
AN EMPFÄNGER
AN STROM EIN
ACHTUNG: Wenn zusätzliche UA845 in ein System auf-
genommen werden, sollte jedes UA845 an eine eigene
Stromversorgung angeschlossen werden. Ein UA845
kann nicht mehr als fünf (5) Empfänger versorgen. Wenn
mehrere UA845 durch die AUSGANG–Netzanschlüsse
prioritätisch verkettet werden, überlastet dies das Net-
zanschlußteil und kann Geräteschäden verursachen.
4. Zur Versorgung von Shure UC4–Empfängern die
NETZEINGANG–Anschlüsse der UC4–Empfänger
an den 12 V AUS–Gleichstromsteckverbinder des
UA845 anschließen.
UC4–Empfänger versorgt werden.
UA845
KASKADE B KASKADE A
ANT B AUSGANGE
ANT B EINGANG U4 EMPFÄNGER
UC4
EMPFÄNGER
ANT A EINGANG ANT B EINGANG
UA845
U4 EMPFÄNGER
FIGURE 9
ABBILDUNG 9
Deutsch – 5
