Antennenmontage auf der Vorderseite
Das UA845 wird mit auf der Vorderseite montierten An-
tennen geliefert. Die Montage auf der Vorderseite verbessert
die HF–Leistung des Systems, indem die Antennen an die
Vorderseite des Racks verschoben werden. Wenn sich ein
Gerät in einem Rack befindet, sollten die Antennen entweder
auf der Vorderseite oder entfernt montiert werden.

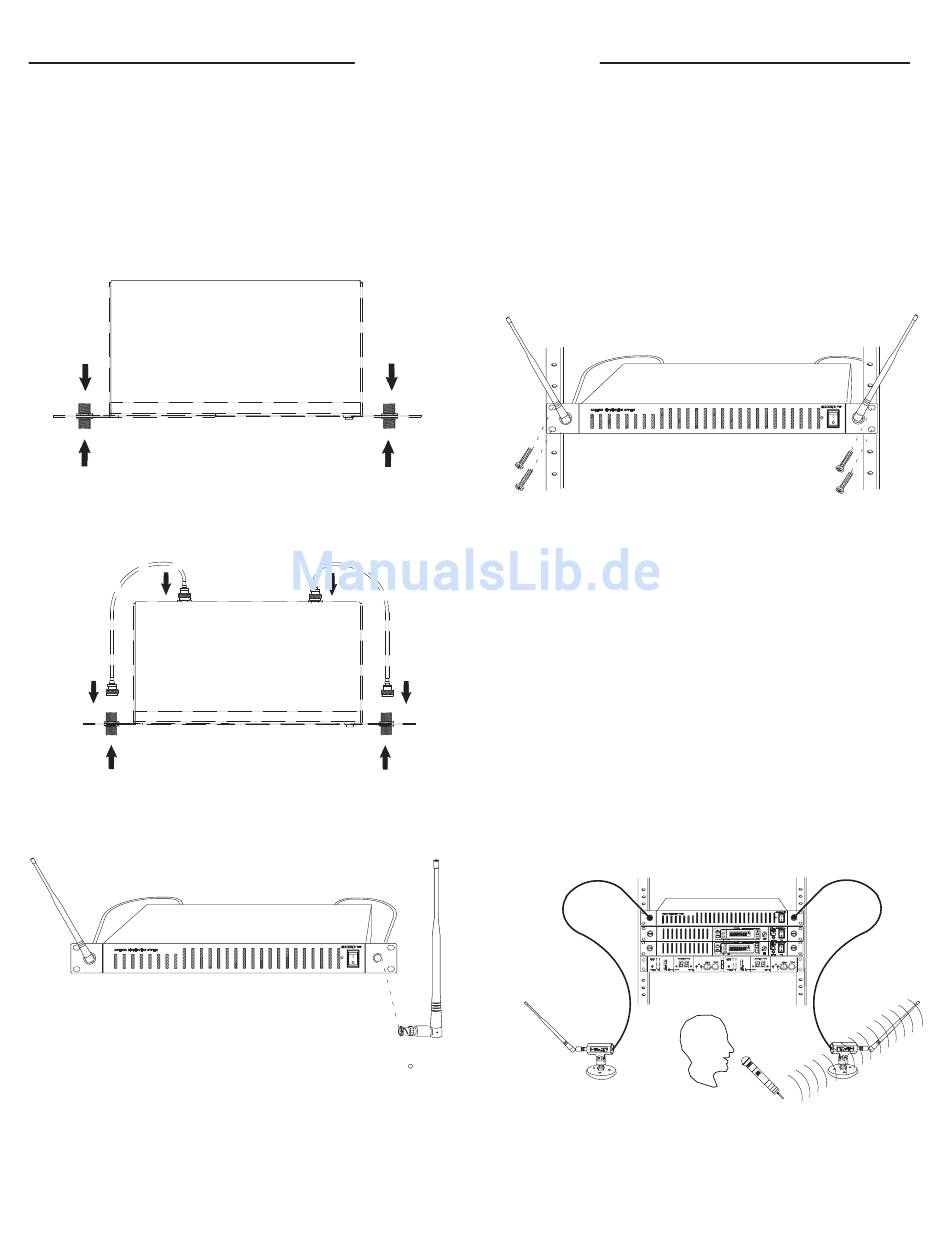

1. Die Trennwandadapter durch die Öffnungen in jeder
Halterung einsetzen und von beiden Seiten mit den
mitgelieferten Befestigungsteilen sichern. Siehe Abbil-
dung 3.
EINSETZEN DER TRENNWANDADAPTER
ABBILDUNG 3
2. Die mitgelieferten Antennenkabel an die Empfänger–
Antenneneingänge und die Adapter anschließen.
Siehe
4.
ANSCHLIESSEN DER ANTENNENKABEL
ABBILDUNG 4
3. Die Antennen auf den aus der Frontplatte herausra-
genden Trennwandadapter anbringen. Siehe Abbil-
dung
5.
ANSCHLIESSEN DER ANTENNEN AN DIE ADAPTER
ABBILDUNG 5
HINWEIS: Für optimale Ergebnisse die Empfängeran-
tennen nach oben richten und in einem Winkel von 45 von
der Senkrechten voneinander wegzeigen lassen. Das stellt
sicher, daß optimaler Empfang gewährleistet ist und redu-
ziert das Risiko eines Signalausfalls. Stets einen Testgang
des Systems auf der Bühne durchführen, bevor ein drahtlo-
ses System verwendet wird.

SYSTEMINSTALLATION

Abbildung
ANTENNE
UA845
(FRONT VIEW)
Einbau des UA845 in ein Geräte–Rack
HINWEIS: Wenn die Antennen auf der Vorderseite mon-
tiert werden, empfiehlt Shure, diese vor dem Einbau des
UA845 in das Rack anzuschließen. Nachdem das UA845
in das Rack eingebaut wurde, ist es schwieriger, die Trenn-
wandadapter einzufügen und die Antennenkabel anzusch-
ließen.
1. Das Gerät in ein 19 Zoll–Geräte–Rack einschieben.
2. Das Gerät mit den mitgelieferten Schrauben an dem
Rack
6).
3. Wenn die Antennen von der Rückseite des Racks aus
entfernt aufgestellt werden, die mitgelieferten Plas-
tikstöpsel in die Öffnungen an der Vorderseite der Hal-
terungen einsetzen.
Entfernte Installation der Antennen
Entfernt montierte Antennen haben den Vorteil, daß sie
mit der Einheit nicht fest verbunden sind und näher an den
Sendern liegen. Sie können innerhalb der empfohlenen Ka-
bellänge an beliebigen Stellen aufgestellt werden, erzeugen
dadurch einen wesentlich breiteren Empfangsbereich und re-
duzieren dadurch das Risiko eines Signalausfalls sogar noch
weiter. Wenn Antennen entfernt montiert werden sollen, kön-
nen vom Shure–Fachhändler Informationen über den aktiven
UHF–Fernantennensatz UA830 eingeholt werden. Kabel
sind in den Versionen UA825 (7,5 m) und UA850 (15 m) er-
hält-
lich.
UA830 LEITUNGS-
VERSTÄRKER
ABGESETZT MONTIERTE ANTENNEN
Deutsch – 3
befestigen (Abbildung
RACK–MONTAGE
ABBILDUNG 6
UA845
EMPFÄNGER
ABBILDUNG 7
