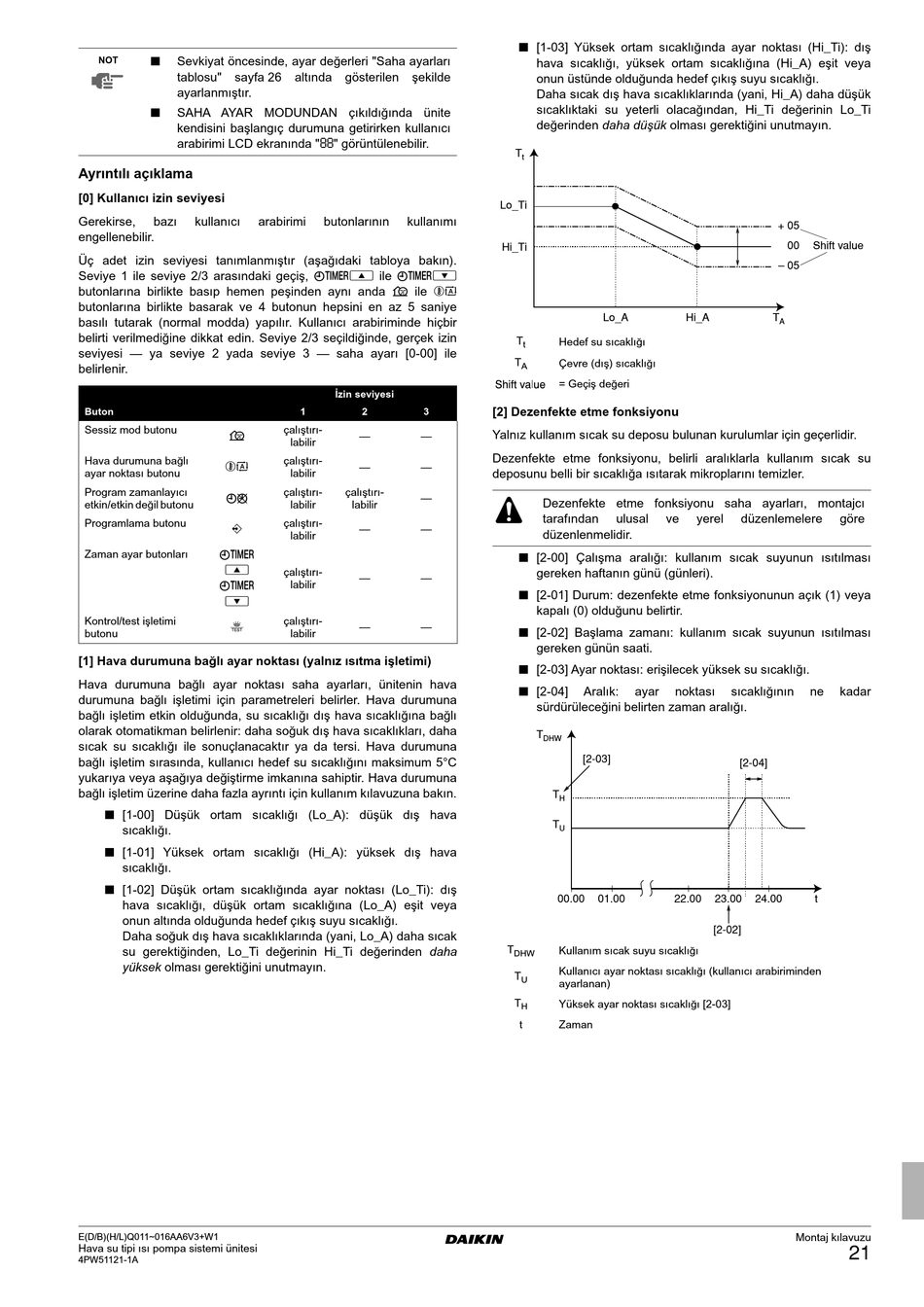

NOT Sevkiyat öncesinde, ayar değerleri "Saha ayarları
tablosu" sayfa 26
ayarlanmıştır.
SAHA AYAR MODUNDAN çıkıldığında ünite
kendisini başlangıç durumuna getirirken kullanıcı
arabirimi LCD ekranında "88" görüntülenebilir.
Ayrıntılı açıklama
[0] Kullanıcı izin seviyesi
Gerekirse, bazı kullanıcı
engellenebilir.
Üç adet izin seviyesi tanımlanmıştır (aşağıdaki tabloya bakın).
Seviye 1 ile seviye 2/3 arasındaki geçiş, pfi ile pfj
butonlarına birlikte basıp hemen peşinden aynı anda s ile ba
butonlarına birlikte basarak ve 4 butonun hepsini en az 5 saniye
basılı tutarak (normal modda) yapılır. Kullanıcı arabiriminde hiçbir
belirti verilmediğine dikkat edin. Seviye 2/3 seçildiğinde, gerçek izin
seviyesi — ya seviye 2 yada seviye 3 — saha ayarı [0-00] ile
belirlenir.
Buton
Sessiz mod butonu
s
Hava durumuna bağlı
ba
ayar noktası butonu
Program zamanlayıcı
pr
etkin/etkin değil butonu
Programlama butonu
<
pf
Zaman ayar butonları
i
pf
j
Kontrol/test işletimi
z
butonu
[1] Hava durumuna bağlı ayar noktası (yalnız ısıtma işletimi)
Hava durumuna bağlı ayar noktası saha ayarları, ünitenin hava
durumuna bağlı işletimi için parametreleri belirler. Hava durumuna
bağlı işletim etkin olduğunda, su sıcaklığı dış hava sıcaklığına bağlı
olarak otomatikman belirlenir: daha soğuk dış hava sıcaklıkları, daha
sıcak su sıcaklığı ile sonuçlanacaktır ya da tersi. Hava durumuna
bağlı işletim sırasında, kullanıcı hedef su sıcaklığını maksimum 5°C
yukarıya veya aşağıya değiştirme imkanına sahiptir. Hava durumuna
bağlı işletim üzerine daha fazla ayrıntı için kullanım kılavuzuna bakın.
[1-00] Düşük ortam sıcaklığı (Lo_A): düşük dış hava
sıcaklığı.
[1-01] Yüksek ortam sıcaklığı (Hi_A): yüksek dış hava
sıcaklığı.
[1-02] Düşük ortam sıcaklığında ayar noktası (Lo_Ti): dış
hava sıcaklığı, düşük ortam sıcaklığına (Lo_A) eşit veya
onun altında olduğunda hedef çıkış suyu sıcaklığı.
Daha soğuk dış hava sıcaklıklarında (yani, Lo_A) daha sıcak
su gerektiğinden, Lo_Ti değerinin Hi_Ti değerinden daha
yüksek olması gerektiğini unutmayın.
E(D/B)(H/L)Q011~016AA6V3+W1
Hava su tipi ısı pompa sistemi ünitesi
4PW51121-1A
altında gösterilen şekilde
arabirimi butonlarının kullanımı
İzin seviyesi
1 2 3
çalıştırı-
— —
labilir
çalıştırı-
— —
labilir
çalıştırı- çalıştırı-
—
labilir labilir
çalıştırı-
— —
labilir
çalıştırı-
— —
labilir
çalıştırı-
— —
labilir
[1-03] Yüksek ortam sıcaklığında ayar noktası (Hi_Ti): dış
hava sıcaklığı, yüksek ortam sıcaklığına (Hi_A) eşit veya
onun üstünde olduğunda hedef çıkış suyu sıcaklığı.
Daha sıcak dış hava sıcaklıklarında (yani, Hi_A) daha düşük
sıcaklıktaki su yeterli olacağından, Hi_Ti değerinin Lo_Ti
değerinden daha düşük olması gerektiğini unutmayın.
T
t
Lo_Ti
Hi_Ti
Lo_A
T
Hedef su sıcaklığı
t
T
Çevre (dış) sıcaklığı
A
= Geçiş değeri
[2] Dezenfekte etme fonksiyonu
Yalnız kullanım sıcak su deposu bulunan kurulumlar için geçerlidir.
Dezenfekte etme fonksiyonu, belirli aralıklarla kullanım sıcak su
deposunu belli bir sıcaklığa ısıtarak mikroplarını temizler.
Dezenfekte etme fonksiyonu saha ayarları, montajcı
tarafından ulusal ve
düzenlenmelidir.
[2-00] Çalışma aralığı: kullanım sıcak suyunun ısıtılması
gereken haftanın günü (günleri).
[2-01] Durum: dezenfekte etme fonksiyonunun açık (1) veya
kapalı (0) olduğunu belirtir.
[2-02] Başlama zamanı: kullanım sıcak suyunun ısıtılması
gereken günün saati.
[2-03] Ayar noktası: erişilecek yüksek su sıcaklığı.
[2-04] Aralık: ayar
sürdürüleceğini belirten zaman aralığı.
T
DHW
[2-03]
T
H
T
U
00.00 01.00
T
Kullanım sıcak suyu sıcaklığı
DHW
Kullanıcı ayar noktası sıcaklığı (kullanıcı arabiriminden
T
U
ayarlanan)
T
Yüksek ayar noktası sıcaklığı [2-03]
H
t Zaman
+ 05
00 Shift value
– 05
Hi_A T
A
yerel düzenlemelere göre
noktası sıcaklığının ne kadar
[2-04]
22.00 23.00 24.00 t
[2-02]
