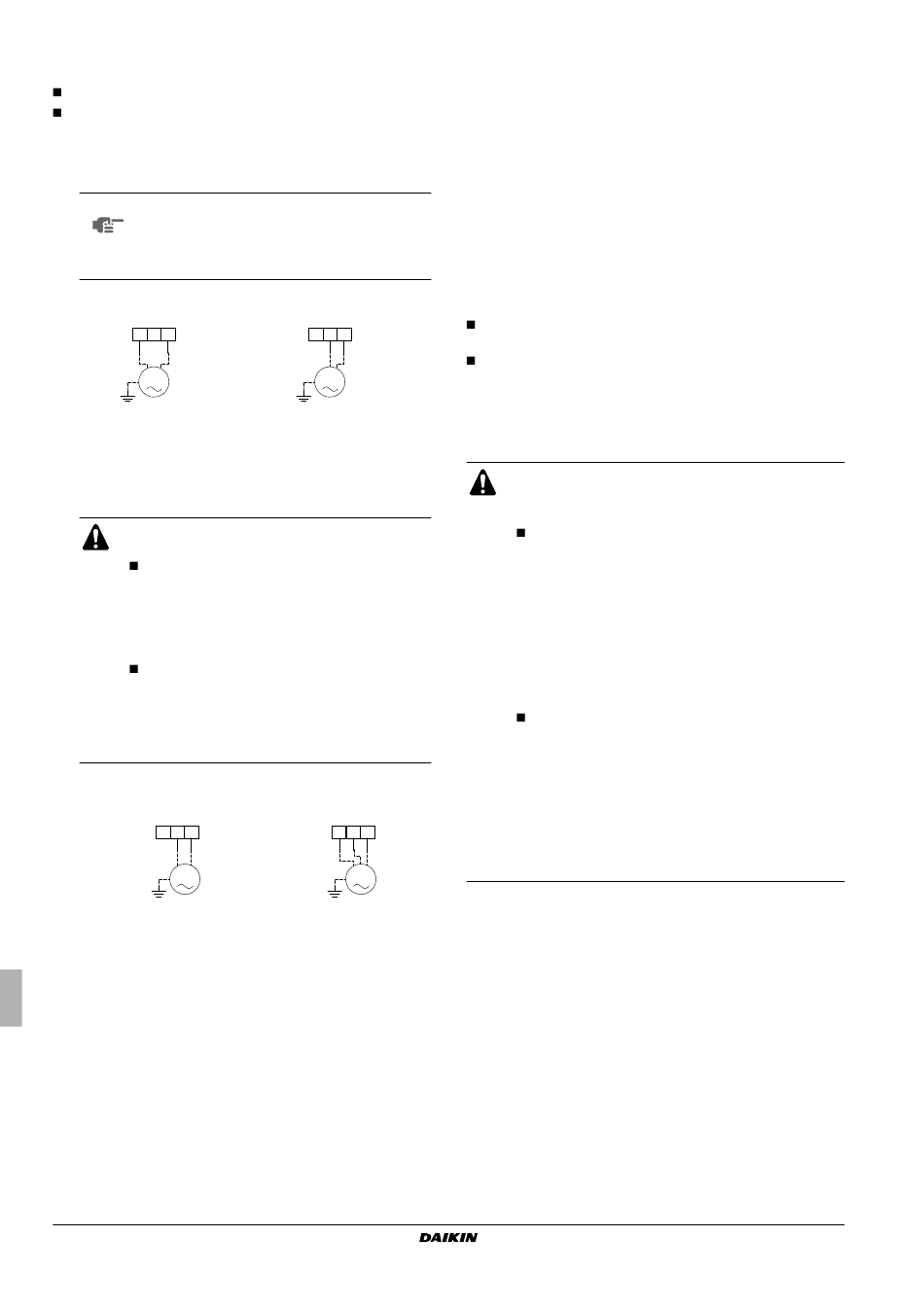

Ligação dos cabos de controlo das válvulas
Requisitos das válvulas
Fonte de alimentação: 230 V CA
Corrente máxima de funcionamento: 100 mA
Ligação da válvula de 2 vias
1
Utilizando o cabo adequado, ligue o cabo de controlo da válvula
ao terminal X2M, como consta do esquema eléctrico.
A ligação difere entre válvulas NC (normalmente
NOTA
fechada) e NO (normalmente aberta). Certifique-
se de que liga os terminais com os números
correctos, como consta do esquema eléctrico e
das figuras que se seguem.
Válvula de 2 vias normalmente
fechada (NC)
X2M
5
6
7
M
NC
2
Utilizando baraços, fixe o(s) cabo(s) aos apoios, para evitar
forças de tracção.
Ligação da válvula de 3 vias
1
Utilizando o cabo adequado, ligue o cabo de controlo da válvula
aos terminais correctos, como consta do esquema eléctrico.
É possível ligar dois tipos de válvulas de 3 vias. As
ligações eléctricas são diferentes entre eles:
Válvula de 3 vias do tipo "2 condutores com
retorno por mola"
A válvula de 3 vias deve ser instalada de
maneira a que, quando estiver em repouso (não
activada),
esteja
aquecimento ambiente.
Válvula de 3 vias do tipo "SPST (unipolar de uma
só direcção), 3 condutores"
A válvula de 3 vias deve ser instalada de forma a
que, quando os bornes dos terminais 9 e 10
recebem corrente, é seleccionado o circuito de
água quente doméstica.
Válvula "2 condutores com
retorno por mola"
X2M
8
9
10
M
2
Utilizando baraços, fixe o(s) cabo(s) aos apoios, para evitar
forças de tracção.
Manual de instalação
18
Válvula de 2 vias normalmente
aberta (NO)
X2M
5
6
7
M
NO
escolhido
o
circuito
de
Válvula "SPST (unipolar de
uma só direcção)
3 condutores"
X2M 8
9
10
M
Ligação com tarifários bonificados
Por todo o mundo, as empresas de distribuição de energia eléctrica
esforçam-se por fornecer um serviço fiável a preços competitivos,
sendo frequente a possibilidade de facturação em condições
bonificadas, como sejam: preços por tempo de utilização, preços
sazonais, a Wärmepumpentarif (tarifa para bombas de calor) na
Alemanha e na Áustria, ... .
Este equipamento permite a ligação a sistemas de distribuição de
energia com condições bonificadas - como o tarifário bi-horário
nacional.
Consulte a empresa que lhe fornece energia eléctrica no local onde
equipamento será instalado, para saber se o pode ligar aos sistemas
disponíveis de distribuição de energia com condições tarifárias
bonificadas.
Quando se liga o equipamento a alimentação com um tarifário
bonificado, a empresa distribuidora de energia eléctrica pode:
interromper a alimentação do equipamento em certos períodos
de tempo;
exigir que o equipamento só consuma uma quantidade limitada
de electricidade durante certos períodos de tempo.
A unidade foi concebida para receber um sinal de entrada que faça
com que a unidade comute para o modo de desactivação forçada.
Nesse momento, o compressor da unidade de exterior deixa de
trabalhar.
Chamadas de atenção
Tarifários bonificados indicados de seguida como
sendo do tipo 1
Num tarifário bonificado que assegure que o forneci-
mento de energia não é interrompido, é possível
controlar os aquecedores.
Relativamente às diversas possibilidades de controlo
de aquecedores quando o tarifário bonificado está
activo, consulte "[D] Fornecimento de energia com
tarifário bonificado" na página 28.
Se os aquecedores tiverem de ser controlados nas
ocasiões em que o tarifário bonificado não está
activo, é necessário ligar esses aquecedores a outra
fonte de alimentação.
Durante o período em que o tarifário bonificado está
activo e o fornecimento de energia é contínuo, pode
verificar-se consumo de energia em inactividade
(placa de circuito, controlador, bomba, ...).
Tarifários bonificados indicados de seguida como
sendo dos tipos 2 ou 3
Os tarifários bonificados que impliquem o corte completo
do fornecimento de energia eléctrica não são permitidos
nesta instalação, porque não seria possível alimentar a
protecção contra congelamento de água.
Unidade para o sistema de bomba de calor ar/água
E(D/B)(H/L)Q011~016AA6V3+W1
4PW51121-1A
