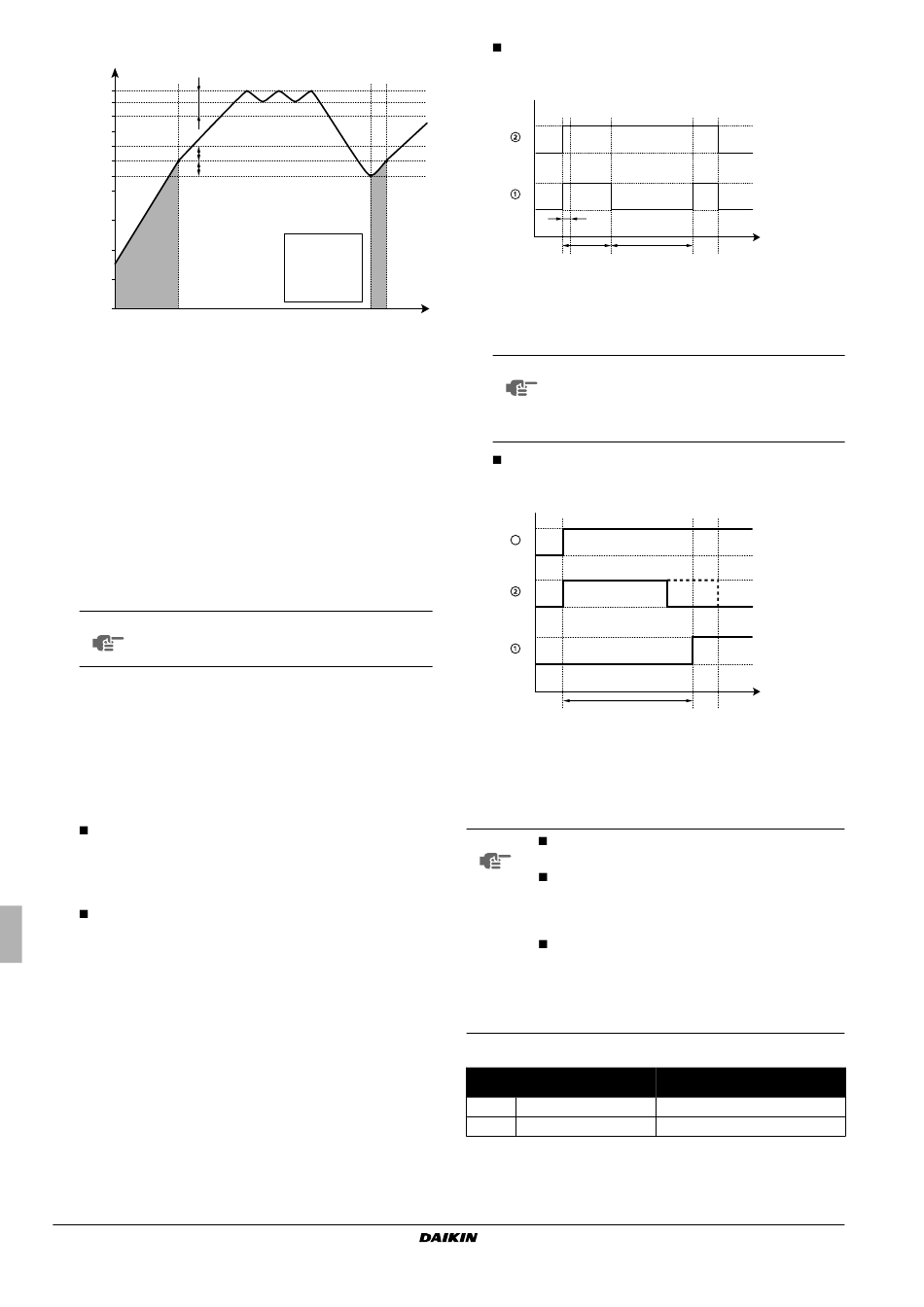

T
DHW
[7-00]
T
73
BH OFF
T
71
BH ON
T
70
U
60
T
55
HP MAX
[6-01]
T
48
HP OFF
[6-00]
T 41
HP ON
40
30
20
HP
10
0
BH Surriscaldatore
HP Pompa di calore. Se il tempo di riscaldamento da parte della
pompa di calore è eccessivo, è possibile ricorrere al
riscaldamento ausiliario da parte del surriscaldatore
T Temperatura di spegnimento del surriscaldatore (T
BH OFF
T Temperatura di accensione del surriscaldatore (T
BH ON
T Temperatura massima della pompa di calore in corrispondenza
HP MAX
del sensore nel serbatoio dell'acqua calda per usi domestici
Temperatura di spegnimento della pompa di calore
T
HP OFF
(T – [6-01])
HP MAX
Temperatura di accensione della pompa di calore
T
HP ON
(T – [6-00])
HP OFF
T Temperatura dell'acqua calda per usi domestici
DHW
Temperatura del set point dell'utente (come impostata
T
U
nell'interfaccia dell'utente)
t Tempo
NOTA Se il funzionamento del surriscaldatore è limitato
([4-03]=0),
dell'impostazione in loco [7-00] non ha valore.
[8] Timer della modalità di riscaldamento dell'acqua ad uso
domestico
Applicabile solo alle installazioni dotate di serbatoio dell'acqua calda
per usi domestici.
Le impostazioni in loco per il 'timer della modalità di riscaldamento
dell'acqua ad uso domestico' definiscono i tempi di riscaldamento
minimo e massimo dell'acqua ad uso domestico, nonché il tempo
minimo tra due cicli di riscaldamento dell'acqua ad uso domestico.
[8-00] Tempo di funzionamento minimo: specifica il periodo di
tempo minimo durante il quale deve essere attivato il
riscaldamento dell'acqua ad uso domestico, anche quando la
temperatura target dell'acqua ad uso domestico è già stata
raggiunta.
[8-01] Tempo di funzionamento massimo: specifica il periodo
di tempo massimo durante il quale può essere attivato il
riscaldamento dell'acqua ad uso domestico, anche quando la
temperatura target dell'acqua ad uso domestico non è
ancora stata raggiunta.
Quando l'unità è configurata per funzionare con un
termostato ambiente
installazione del termostato ambiente" a pagina 20), il timer
del funzionamento massimo viene preso in considerazione
solo quando vi è una richiesta di raffreddamento o
riscaldamento dell'ambiente. Quando non vi è alcuna
richiesta di raffreddamento o riscaldamento dell'ambiente, il
riscaldamento dell'acqua ad uso domestico da parte della
pompa di calore prosegue finché non viene raggiunta la
'temperatura di spegnimento della pompa di calore' (vedere
le impostazioni in loco [5]). Quando non è installato alcun
termostato ambiente, il timer viene sempre preso in
considerazione.
Manuale d'installazione
26
T = 70°C
U
[7-00] = 3°C
HP
BH
[6-01] = 7°C
[6-00] = 7°C
+ [7-00])
U
– 2°C)
BH OFF
il set point del parametro
(consultare "Configurazione
[8-02] Tempo anti riciclo: specifica l'intervallo minimo
richiesto tra due cicli di riscaldamento dell'acqua ad uso
domestico.
1
0
1
0
[8-00]
[8-01]
1 Riscaldamento dell'acqua ad uso domestico (1 = attivo, 0 = non
attivo)
2 Richiesta di acqua calda (1 = richiesta, 0 = nessuna richiesta)
t
t Tempo
NOTA Se
all'impostazione in loco in base a cui il parametro
[4-02] è configurato, le impostazioni in loco dei
parametri [8-01] e [8-02] non vengono prese in
considerazione.
[8-03] Ritardo del surriscaldatore: specifica il ritardo in avvio
del surriscaldatore rispetto all'avvio del funzionamento della
pompa di calore per l'acqua ad uso domestico.
1
3
0
1
0
1
0
1 Funzionamento del surriscaldatore (1 = attivo, 0 = non attivo)
2 Funzionamento della pompa di calore per l'acqua ad uso
domestico (1 = richiesta, 0 = nessuna richiesta)
3 Richiesta di acqua calda (1 = richiesta, 0 = nessuna richiesta)
t Tempo
NOTA Verificare che [8-03] sia sempre inferiore al tempo
di funzionamento massimo [8-01].
Adattando il ritardo del surriscaldatore rispetto al
tempo di funzionamento massimo, è possibile
trovare un equilibrio ottimale tra l'efficienza
energetica e il tempo di riscaldamento.
Tuttavia, se il tempo di ritardo del surriscaldatore
è troppo elevato, potrebbe essere necessario
molto tempo prima che l'acqua calda ad uso
domestico raggiunga la temperatura impostata
nella richiesta della modalità acqua calda ad uso
di
domestico.
Esempio
Impostazioni di risparmio
energetico
[8-01] 20~95 min
[8-03] 20~95 min
t
[8-02]
la temperatura esterna è
t
[8-03]
Impostazioni di riscaldamento
rapido (predefinite)
30 min
20 min
E(D/B)(H/L)Q011~016AA6V3+W1
Unità per sistema a pompe di calore aria-acqua
superiore
