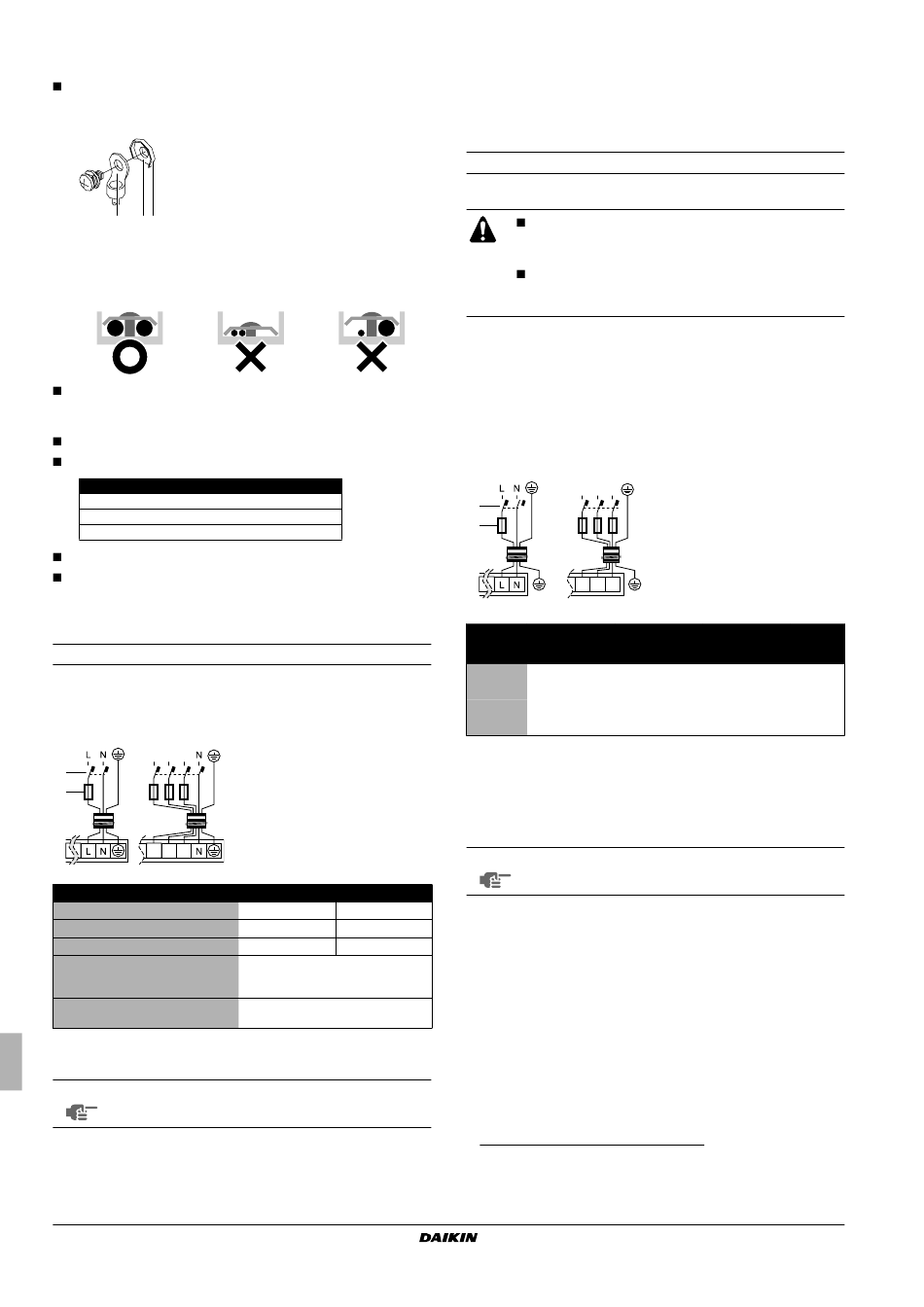

Säkerhetsåtgärder vid kabeldragning för
strömförsörjning
Använd en rund kontakt för anslutning till strömförsörjningens
terminalkort. Om detta är absolut omöjligt ska följande
instruktioner följas:
1 Rund tryckkontakt
2 Hål
3 Skålbricka
1 2 3
- Anslut inte kablar med olika trådstorlek till samma
spänningsstift. (Lösa anslutningar kan leda till överhettning.)
- Gör anslutningarna enligt illustrationen nedan om kablarna
har samma storlek.
Använd rätt skruvmejsel för att dra åt terminalskruvarna.
För små skruvmejslar kan skada skruvhuvudet och förhindra
korrekt åtdragning.
Om terminalskruvarna dras åt för hårt kan de skadas.
Se tabellen nedan för ådragningsmoment för terminalskruvarna.
Åtdragningsmoment (N•m)
M4 (X1M)
M5 (X1M)
M5 (JORD)
Montera en jordfelsbrytare och säkring på strömkabeln.
Vid kabeldragning ska föreskrivna kablar användas. Slutför
anslutningarna och fäst kablarna så att inga externa krafter
påverkar terminalerna.
Specifikationer för standardkabelkomponenter
Dörr 1: kompressorutrymme och elektriska delar: X1M
V3 W1
1~ 50 Hz 3N~ 50 Hz
230 V 400 V
L1 L2 L3
1
2
L1 L2 L3
X1M X1M
(a)
Minsta matningsström (MCA)
Rekommenderad fältsäkring
(b)
Ledningstyp
Dimension
Ledningstyp för ledningsdragning
mellan enheterna
(a) Angivna värden är maxvärden (se elektriska data för kombination med
inomhusenhet för exakta värden).
(b) Endast i skyddade rör, använd H07RN-F då skyddade rör inte används.
OBS! Jordfelsbrytaren måste vara en snabb brytare på
30 mA (<0,1 sek.).
Installationshandbok
15
1,2~1,8
2,0~3,0
3,0~4,0
1 Jordfelsbrytare
2 Säkring
V3 W1
28,2 13,5
32 A 20 A
H05VV-U3G H05VV-U5G
Kabeldimensionerna måste
överensstämma med tillämpliga lokala
och nationella bestämmelser
H05VV-U4G2.5
För V3-modellen: Utrustning som uppfyller EN/IEC 61000-3-12
(Europeisk/internationell teknisk standard som anger gränserna för
övertoner som produceras av utrustning ansluten till offentliga
lågspänningssystem med inström >16 A och ≤75 A per fas.)
Kopplingsschemat finns på insidan av enhetens frontplåt.
Anslutning av strömförsörjning till reservvärmaren
Strömkrets och kabelkrav
Använd en dedikerad strömförsörjning för reserv-
värmaren. Dela aldrig strömförsörjning med någon
annan apparat.
Använd samma dedikerade strömförsörjning för
enheten, reservvärmaren
(varmvattentank)
Denna strömkrets måste skyddas i enlighet med lokala och
nationella förordningar för skyddsenheter.
Välj kabel för strömförsörjning enligt lokala och nationella lagar och
förordningar. I tabellen nedan anges den maximala belastnings-
strömmen för reservvärmaren.
Dörr 2: elektriska delar i hydraulikutrymmet: X10M
V3 W1
1~ 50 Hz 3N~ 50 Hz
230 V 400 V
L1 L2 L3
1
2
L1 L2 L3
X10M X10M
(1)
(2)
Nominell
Reservvärmarens spänning för
Modell kapacitet reservvärmaren
(a) (b)
V3 6 kW 1x 230 V
W1 6 kW 3x 400 V
(c)
V3 3 kW 1x 230 V
W1 2 kW 3x 400 V
(a) Utrustning som uppfyller EN/IEC 61000-3-12
(b) Denna utrustning uppfyller EN/IEC 61000-3-11
impedans Z är mindre än eller lika med Z
sys
användarens nät och det offentliga systemet. Installatören eller användaren av
utrustningen har ansvaret att säkerställa, genom att vid behov kontakta
nätoperatören, att utrustningen endast är ansluten till ett nät där
systemimpedansen Z är mindre än eller lika med Z
sys
(c) Se instruktionerna för att ställa in lägre kapacitet för reservvärmaren.
OBS! Jordfelsbrytaren måste vara en snabb brytare på
30 mA (<0,1 sek.).
(1) Europeisk/internationell teknisk standard som anger gränserna för
övertoner som produceras av utrustning ansluten till offentliga
lågspänningssystem med inström >16 A och ≤75 A per fas.
(2) Europeisk/internationell teknisk standard som anger gränserna för
spänningsförändringar, spänningsfluktuationer och flimmer i offentliga
lågspänningssystem för utrustning med märkströmmen ≤75 A.
och elpatronen
1 Jordfelsbrytare
2 Säkring
Maximal
arbetsström Z (Ω)
max
26 A 0,29
8,6 A —
13 A —
5,0 A —
(1)
(2)
förutsatt att systemets
vid gränssnittspunkten mellan
max
.
max
E(D/B)(H/L)Q011~016AA6V3+W1
