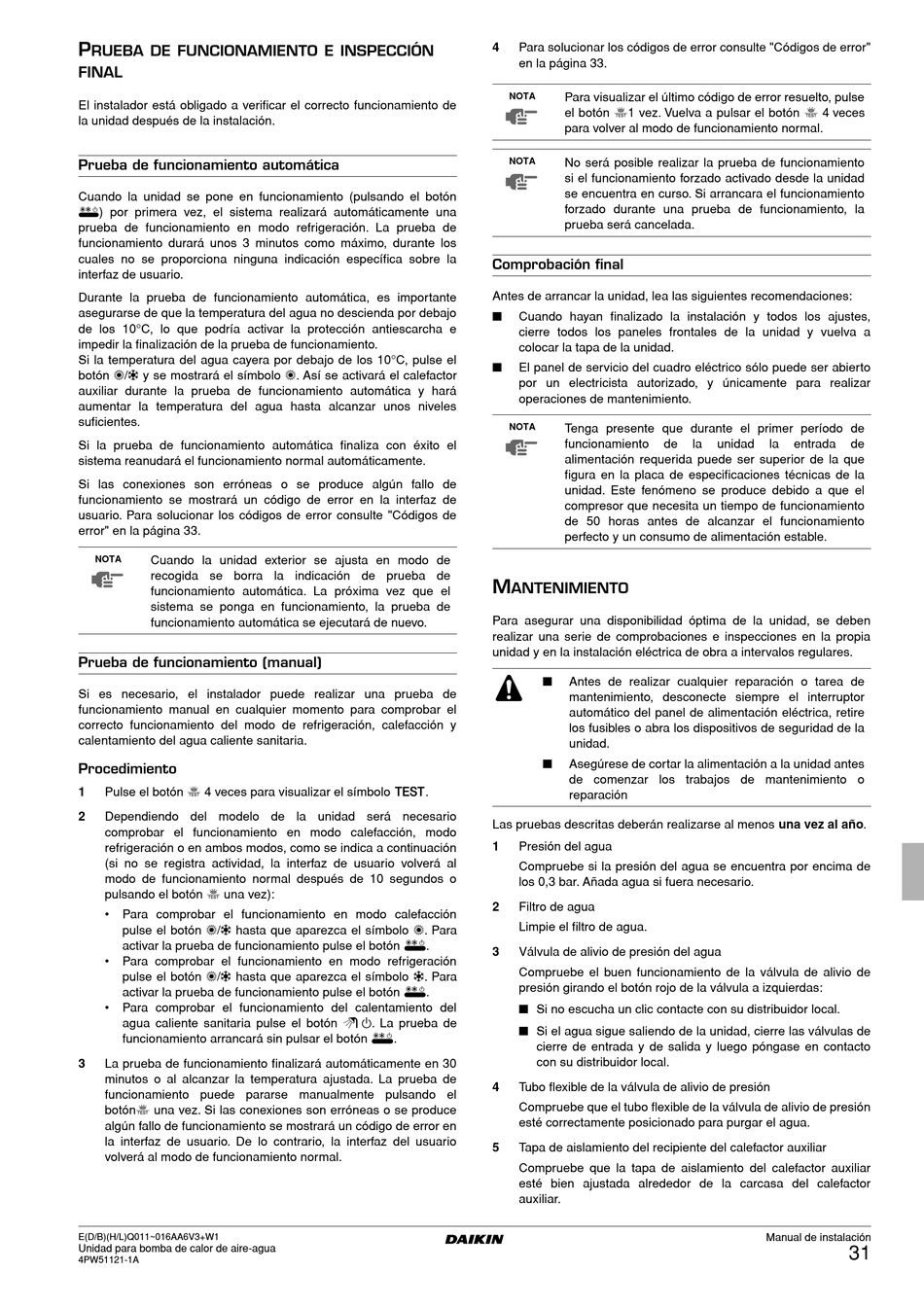

P
RUEBA DE FUNCIONAMIENTO E INSPECCIÓN
FINAL
El instalador está obligado a verificar el correcto funcionamiento de
la unidad después de la instalación.
Prueba de funcionamiento automática
Cuando la unidad se pone en funcionamiento (pulsando el botón
y
) por primera vez, el sistema realizará automáticamente una
prueba de funcionamiento en modo refrigeración. La prueba de
funcionamiento durará unos 3 minutos como máximo, durante los
cuales no se proporciona ninguna indicación específica sobre la
interfaz de usuario.
Durante la prueba de funcionamiento automática, es importante
asegurarse de que la temperatura del agua no descienda por debajo
de los 10°C, lo que podría activar la protección antiescarcha e
impedir la finalización de la prueba de funcionamiento.
Si la temperatura del agua cayera por debajo de los 10°C, pulse el
botón h/c y se mostrará el símbolo h. Así se activará el calefactor
auxiliar durante la prueba de funcionamiento automática y hará
aumentar la temperatura del agua hasta alcanzar unos niveles
suficientes.
Si la prueba de funcionamiento automática finaliza con éxito el
sistema reanudará el funcionamiento normal automáticamente.
Si las conexiones son erróneas o se produce algún fallo de
funcionamiento se mostrará un código de error en la interfaz de
usuario. Para solucionar los códigos de error consulte "Códigos de
error" en la página 33.
NOTA
Cuando la unidad exterior se ajusta en modo de
recogida se borra la indicación de prueba de
funcionamiento automática. La próxima vez que el
sistema se ponga en funcionamiento, la prueba de
funcionamiento automática se ejecutará de nuevo.
Prueba de funcionamiento (manual)
Si es necesario, el instalador puede realizar una prueba de
funcionamiento manual en cualquier momento para comprobar el
correcto funcionamiento del modo de refrigeración, calefacción y
calentamiento del agua caliente sanitaria.
Procedimiento
Pulse el botón z 4 veces para visualizar el símbolo t.
1
2
Dependiendo del modelo de la unidad será necesario
comprobar el funcionamiento en modo calefacción, modo
refrigeración o en ambos modos, como se indica a continuación
(si no se registra actividad, la interfaz de usuario volverá al
modo de funcionamiento normal después de 10 segundos o
pulsando el botón z una vez):
•
Para comprobar el funcionamiento en modo calefacción
pulse el botón h/c hasta que aparezca el símbolo h. Para
activar la prueba de funcionamiento pulse el botón y.
•
Para comprobar el funcionamiento en modo refrigeración
pulse el botón h/c hasta que aparezca el símbolo c. Para
activar la prueba de funcionamiento pulse el botón y.
•
Para comprobar el funcionamiento del calentamiento del
agua caliente sanitaria pulse el botón v. La prueba de
funcionamiento arrancará sin pulsar el botón y.
3
La prueba de funcionamiento finalizará automáticamente en 30
minutos o al alcanzar la temperatura ajustada. La prueba de
funcionamiento puede pararse manualmente pulsando el
botónz una vez. Si las conexiones son erróneas o se produce
algún fallo de funcionamiento se mostrará un código de error en
la interfaz de usuario. De lo contrario, la interfaz del usuario
volverá al modo de funcionamiento normal.
E(D/B)(H/L)Q011~016AA6V3+W1
Unidad para bomba de calor de aire-agua
4PW51121-1A
4
Para solucionar los códigos de error consulte "Códigos de error"
en la página 33.
NOTA
Para visualizar el último código de error resuelto, pulse
el botón z1 vez. Vuelva a pulsar el botón z 4 veces
para volver al modo de funcionamiento normal.
NOTA
No será posible realizar la prueba de funcionamiento
si el funcionamiento forzado activado desde la unidad
se encuentra en curso. Si arrancara el funcionamiento
forzado durante una prueba de funcionamiento, la
prueba será cancelada.
Comprobación final
Antes de arrancar la unidad, lea las siguientes recomendaciones:
Cuando hayan finalizado la instalación y todos los ajustes,
cierre todos los paneles frontales de la unidad y vuelva a
colocar la tapa de la unidad.
El panel de servicio del cuadro eléctrico sólo puede ser abierto
por un electricista autorizado, y únicamente para realizar
operaciones de mantenimiento.
NOTA
Tenga presente que durante el primer período de
funcionamiento
de
alimentación requerida puede ser superior de la que
figura en la placa de especificaciones técnicas de la
unidad. Este fenómeno se produce debido a que el
compresor que necesita un tiempo de funcionamiento
de 50 horas antes de alcanzar el funcionamiento
perfecto y un consumo de alimentación estable.
M
ANTENIMIENTO
Para asegurar una disponibilidad óptima de la unidad, se deben
realizar una serie de comprobaciones e inspecciones en la propia
unidad y en la instalación eléctrica de obra a intervalos regulares.
Antes de realizar cualquier reparación o tarea de
mantenimiento, desconecte siempre el interruptor
automático del panel de alimentación eléctrica, retire
los fusibles o abra los dispositivos de seguridad de la
unidad.
Asegúrese de cortar la alimentación a la unidad antes
de comenzar los trabajos de mantenimiento o
reparación
Las pruebas descritas deberán realizarse al menos una vez al año.
1
Presión del agua
Compruebe si la presión del agua se encuentra por encima de
los 0,3 bar. Añada agua si fuera necesario.
2
Filtro de agua
Limpie el filtro de agua.
3
Válvula de alivio de presión del agua
Compruebe el buen funcionamiento de la válvula de alivio de
presión girando el botón rojo de la válvula a izquierdas:
Si no escucha un clic contacte con su distribuidor local.
Si el agua sigue saliendo de la unidad, cierre las válvulas de
cierre de entrada y de salida y luego póngase en contacto
con su distribuidor local.
4
Tubo flexible de la válvula de alivio de presión
Compruebe que el tubo flexible de la válvula de alivio de presión
esté correctamente posicionado para purgar el agua.
5
Tapa de aislamiento del recipiente del calefactor auxiliar
Compruebe que la tapa de aislamiento del calefactor auxiliar
esté bien ajustada alrededor de la carcasa del calefactor
auxiliar.
la
unidad
la
entrada
de
Manual de instalación
31
