13. Manometre
Manometre su devresindeki su basıncının okunmasına imkan
tanır.
14. Akış anahtarı
Akış anahtarı su devresindeki akışı kontrol eder ve ısı
eşanjörünü dona karşı ve pompayı hasara karşı korur.
15. Pompa
Pompa su devresindeki suyu dolaştırır.
16. Yardımcı ısıtıcı kazanı
Yardımcı ısıtıcı suyu yardımcı ısıtıcı kazanında ısıtır.
17. Yardımcı ısıtıcı termal koruyucu
Yardımcı ısıtıcı bir termal koruyucuya sahiptir. Termal koruyucu
sıcaklık fazla yükseldiğinde devreye girer.
18. Yardımcı ısıtıcı termal sigortası
Yardımcı ısıtıcı bir termal sigortaya sahiptir. Sıcaklık fazla
yükseldiğinde (yardımcı ısıtıcı termal koruyucu sıcaklığından
daha yüksek) termal sigorta yanar.
19. Basınç boşaltma valfı
Basınç boşaltma valfı, 3 bar basınçta açılıp bir miktar suyu
boşaltarak su devresindeki aşırı su basıncını önler.

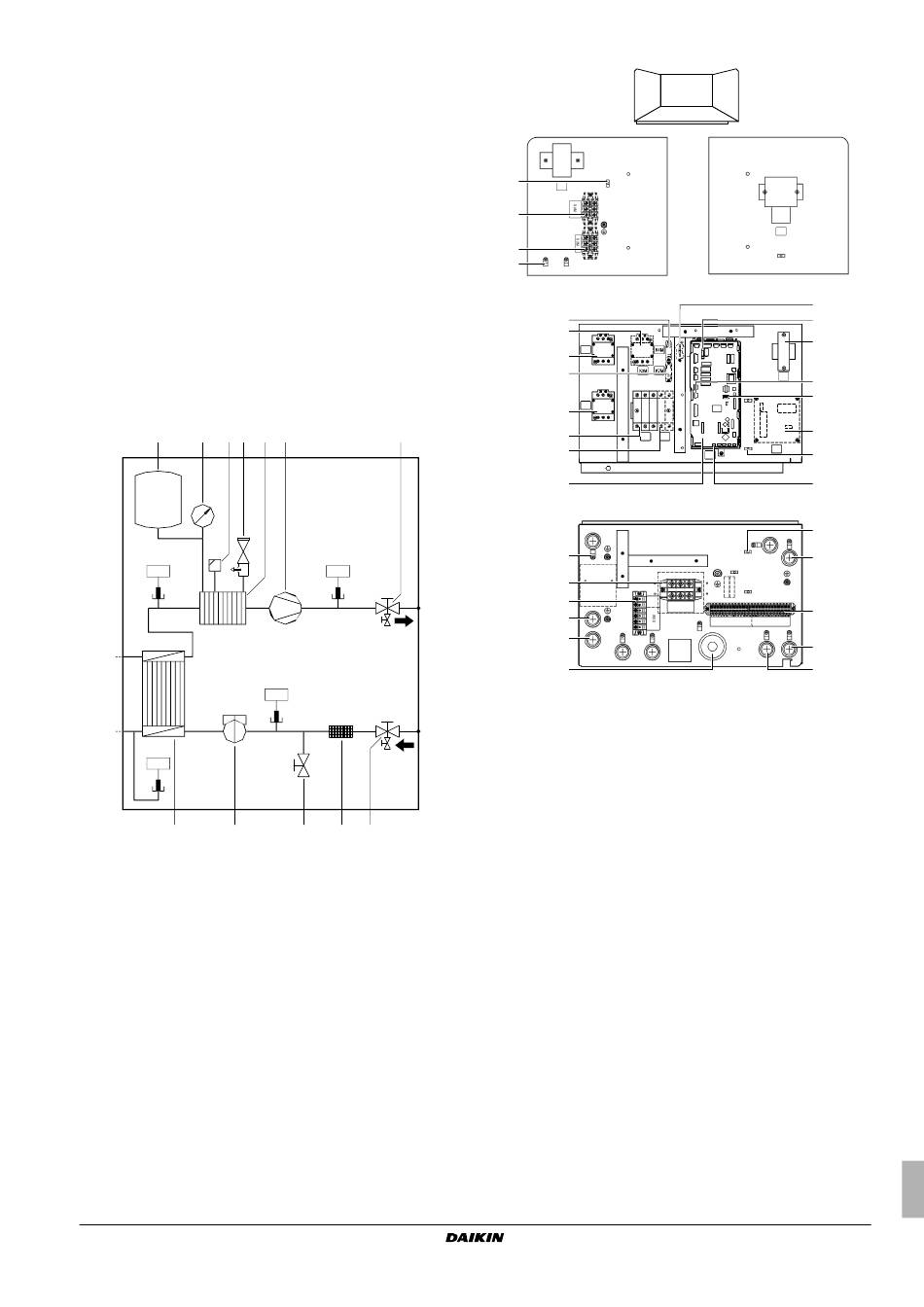

Hidrolik bölümünün fonksiyonel şeması (kapı 3)
1 2 3 4
R11T
t >
H O
2
R3T
t >
8 9
1 Genleşme kabı
2 Manometre
3 Hava alma vanası
4 Basınç boşaltma valfı
5 Yardımcı ısıtıcıyla
beraber yardımcı ısıtıcı
kazanı
6 Pompa
7 Kesme vanası su çıkışı
E(D/B)(H/L)Q011~016AA6V3+W1
Hava su tipi ısı pompa sistemi ünitesi
4PW51121-1A
5 6 7
R12T
t >
R14T
t >
10 11 12
8 Isı eşanjörü
9 Akış anahtarı
10 Drenaj/doldurma vanası
11 Filtre
12 Drenaj vanalı kesme vanası
su girişi
R11T
R12T
Sıcaklık sensörleri
R13T
R14T
Anahtar kutusu ana elemanları (kapı 2)
A
A
8
S1T
9
9
8
B
15
3
K5M
1
18
K1M
1
5
F1B F2B
4
2
D
8
6
7
19
20
23
1. Yardımcı ısıtıcı kontaktörleri K1M ve K5M
2. Ana PCB
Ana PCB (Baskı Devre Kartı) ünitenin işleyişini kontrol eder.
3. Buster ısıtıcı kontaktörü K3M (sadece kullanım sıcak suyu
deposu olan montajlar için)
4. Buster ısıtıcı devre kesici F2B (sadece kullanım sıcak suyu
deposu olan montajlar için)
Devre kesici, kullanım sıcak
aşırı yük veya kısa devreye karşı korur.
5. Yardımcı ısıtıcı devre kesici F1B
Devre kesici, yardımcı ısıtıcı elektrik devresini aşırı yük veya
kısa devreye karşı korur.
6. Terminal blokları
Terminal blokları saha kablolarının kolaylıkla bağlanmasını
sağlar.
7. Yardımcı ısıtıcı kapasite sınırlaması için terminal bloğu.
8. Kablo bağı tespitleri
Kablo bağı tespitleri, gerginliğin alınmasını temin etmek için
saha kablolarının kablo
sabitlenmesine imkan tanır.
9. Terminal blokları X3M, X4M (sadece kullanım sıcak suyu
deposu olan montajlar için)
10. PCB sigortası FU1
11. DIP anahtarı SS2
DIP anahtarı SS2'de bazı kurulum parametrelerini düzenlemek
için 4 adet geçiş anahtarı mevcuttur. Bkz. "DIP anahtar
ayarlarına genel bakış" sayfa 18.
12. X13A soketi
X13A soketi K3M konektörünü alır (sadece kullanım sıcak suyu
deposu olan montajlar için).
B C
D
C
E5H
14
FU2
10
FU1
16
TR1
12
X13A
11
SS2
on
SS2
off
on
SS1
17
A4P
8
A11P
13
X9A
8
24
6
X10M
X2M
22
21
suyu deposundaki buster ısıtıcıyı
bağları ile anahtar kutusuna
Montaj kılavuzu
9
