4.2

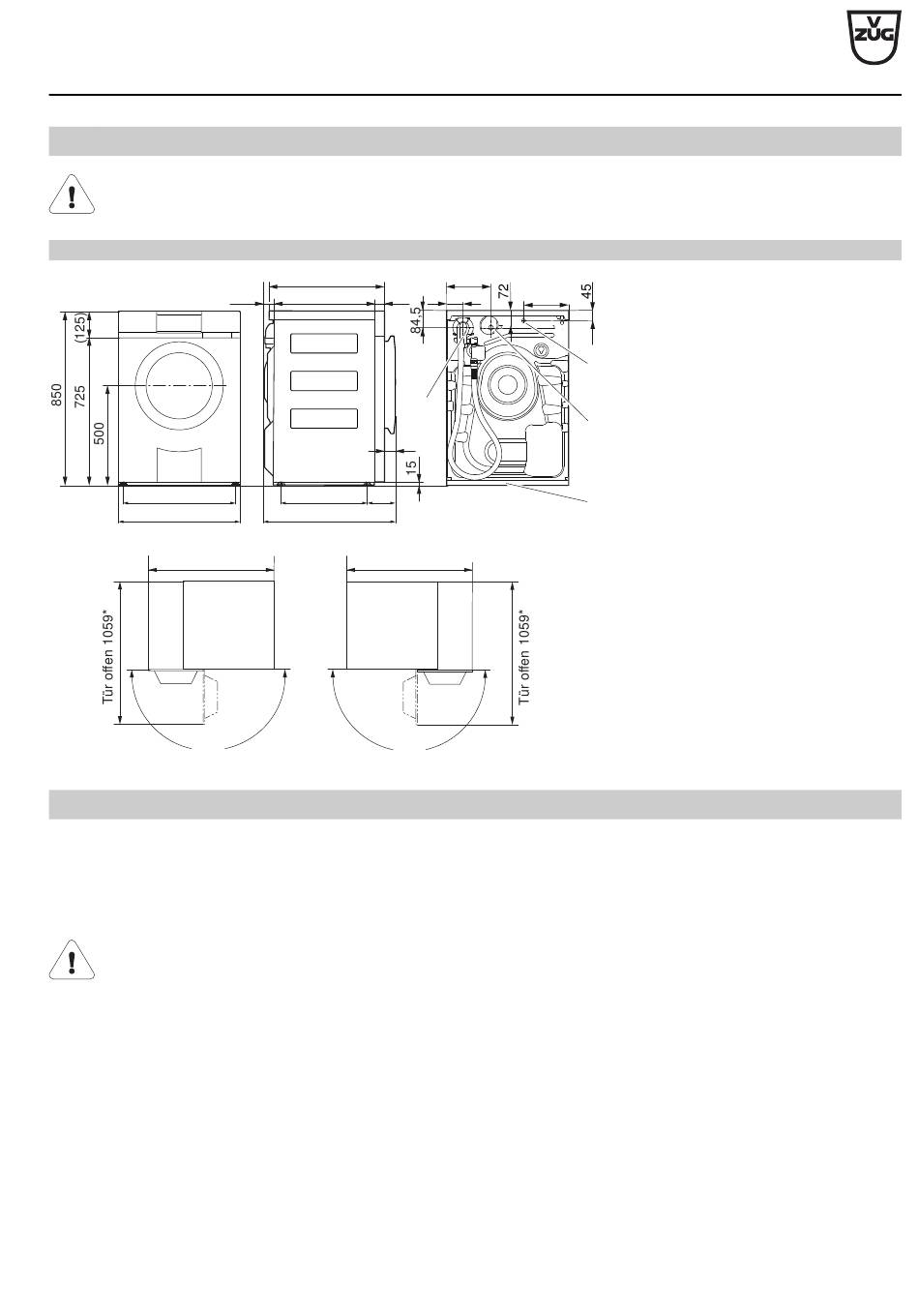

Abmessungen

Die angegebenen Masse beinhalten keine Wandabstände. Die Geräte dürfen am Aufstellort nicht mit den umgebenden
Wänden in Berührung kommen, damit keine störenden Vibrationsgeräusche entstehen.
Adora SLQ WP (11014), Adora SLQ (11013), Adora SL (11012), Adora S (11011), Adora L (11010)
550
595
Türanschlag links
957
180°
4.3

Aufstellen

Allgemeine Bedingungen
Alle Adora-Geräte müssen auf die mitgelieferte Installationsplatte montiert werden, nur dann ist ein problemloser Betrieb gewährleis-
tet. Mittels Stellfüssen können die Geräte nivelliert werden. Eine Ausnahme bildet die Komfortschublade. Sie kann sowohl mit als
auch ohne Installationsplatte montiert werden
Das Gerät gleicht Unwucht beim Schleudern aktiv aus. Um einen problemlosen Betrieb zu gewährleisten, dürfen keine wei-
chen, körperschalldämmenden Unterlagen wie das WA Adorina-ISO-Set verwendet werden.
Raumtemperaturen
Zulässige Raumtemperaturen: 5 °C bis 35 °C
Planungshilfe
Waschraumgeräte
577
(42)
500 50
458 104
625
Türanschlag rechts
957
180°
213
80 160
1
33
J001060-R12
01.04.16
1 Anschluss Kaltwasser;
Zulaufschlauch mit Aquastop,
Länge: 1,25 m, G¾"
2 Anschluss Ablaufschlauch mit Bogen,
3
Länge: 1,5 m
Förderhöhe der Pumpe: 1,2 m
2
3 Austritt elektrisches Anschlusskabel,
Länge: 1,8 m
4 Installationsplatte
4
* Nur bei Einhaltung des Freiraums über die
ganze Gerätefront kann die Waschmittel-
schublade uneingeschränkt benutzt und
zur Reinigung ganz ausgebaut werden.
