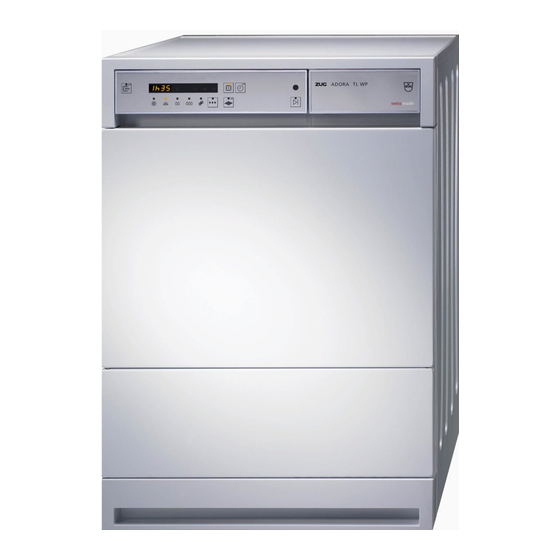

Inhaltszusammenfassung für V-ZUG Adora TSL WP
- Seite 1 V-ZUG AG Angepasst für Löwen Hospental März 2011 Wäschetrockner Adora TSL WP Bedienungsanleitung...
- Seite 2 Markiert eine Aufzählung. Kennzeichnet nützliche Anwenderhinweise. Gültigkeitsbereich Die Modellnummer entspricht den ersten 3 Ziffern auf dem Typenschild. Diese Bedienungsanleitung gilt für das Modell: Modell Modell-Nr. Adora TSL WP WT-ATSLWP Ausführungsabweichungen sind im Text erwähnt. © V-ZUG AG, CH-6301 Zug, 2010...
-
Seite 3: Inhaltsverzeichnis
Inhalt Sicherheitshinweise Transport ........Vor der ersten Inbetriebnahme . - Seite 4 … Inhalt Pflege und Wartung Reinigungsintervalle ....... 42 Störungsmeldung A9 ......43 Flusenbildung .
-
Seite 5: Sicherheitshinweise
Sicherheitshinweise Das Gerät entspricht den anerkannten Regeln der Technik und den einschlägigen Sicherheitsvorschriften. Um Schäden und Unfälle zu vermeiden, ist jedoch ein sachgemässer Umgang mit dem Gerät Voraussetzung. Bitte beachten Sie die Hinweise in dieser Bedienungsanleitung. Gemäss IEC 60335-1 gilt vorschriftsgemäss: Personen (einschliesslich Kinder), die aufgrund ihrer physischen, senso- rischen oder geistigen Fähigkeiten oder ihrer Unerfahrenheit oder Unkennt- nis nicht in der Lage sind, das Gerät sicher zu benutzen, dürfen dieses... -
Seite 6: Vor Der Ersten Inbetriebnahme
… Sicherheitshinweise Vor der ersten Inbetriebnahme Vor der ersten Inbetriebnahme das Gerät in der betriebsüblichen Position ca. 2 Stunden stehen lassen. Nichtbeachtung kann zu Schäden am Gerät führen. Das Gerät darf nur gemäss separater Installationsanleitung installiert und an das Stromnetz angeschlossen werden. Lassen Sie die notwendigen Arbeiten von einem konzessionierten Installateur/Elektriker ausführen. -
Seite 7: Bei Kindern Im Haushalt
… Sicherheitshinweise Im Gerät dürfen nicht getrocknet werden Ungewaschene Wäsche. Textilien, die mit feuergefährlichen Chemikalien, Reinigungs- oder Lösungsmitteln (Waschbenzin, Alkohol, Fleckenentferner, Öl, Farben, Wachse usw.) gereinigt, behandelt oder getränkt sind. Brand- und Explo- sionsgefahr! Waschen Sie Stoffe, die solche Substanzen enthalten, zuerst mit Wasser von Hand bzw. -
Seite 8: Zum Gebrauch
… Sicherheitshinweise Zum Gebrauch Das Gerät darf niemals an der beweglichen Bedienblende hoch- gehoben oder verschoben werden. Wenn die Zuleitungen beschädigt sind, oder das Gerät sichtbare Beschä- digungen aufweist, nehmen Sie es nicht in Betrieb, und wenden Sie sich an unseren Kundendienst. Sobald eine Funktionsstörung entdeckt wird, muss das Gerät vom Stromnetz getrennt werden. -
Seite 9: Zur Wartung
… Sicherheitshinweise Zur Wartung Überzeugen Sie sich vor dem Hineingreifen in die Wäschetrommel, dass diese still steht. Beim Berühren einer drehenden Wäsche- trommel besteht erhebliche Verletzungsgefahr! Unterbrechen Sie vor Wartungsarbeiten die Stromversorgung. Nach jedem Trockenprogramm muss das Türsieb gereinigt werden. Keinesfalls das Gerät aussen oder innen mit Wasser abspritzen und kein Dampfreinigungsgerät verwenden. -
Seite 10: Ihr Gerät
Ihr Gerät Gerätebeschreibung Das Gerät verfügt über einen geschlossenen Luftkreislauf. Mit Hilfe der Wärmepumpe wird der Luft zuerst die Feuchtigkeit entzogen, und anschlies- send wird sie wieder erwärmt. Durch diese Wärmerückgewinnung wird der Energieverbrauch stark reduziert. Das Gerät hat keine elektrische Heizung. Dank der Wärmepumpe trocknet das Gerät mit tieferen Temperaturen. -
Seite 11: Geräteaufbau
… Ihr Gerät Geräteaufbau Es besteht die Möglichkeit, die Gerätetür nach links oder rechts zu öffnen. Unser Kundendienst kann das Gerät entsprechend anpassen. Bedienungs- und Anzeigeelemente (bewegliche Bedienblende) Die Schrägstellung ist in 3 Positionen möglich. Gerätetür Türsieb Reinigungsdeckel Sockelkassette Lüftungsgitter Typenschild/ Fabrikationsnummer (FN) Reinigungskleber... -
Seite 12: Bedienungs- Und Anzeigeelemente
… Ihr Gerät Bedienungs- und Anzeigeelemente MIN. Automatikprogramme Stark trocken Wolle Normal trocken WetClean Bügelfeucht Favoriten Mangelfeucht Textilarten Zusatzprogramm Zeitliches Trocknen MIN. Zusatzfunktionen Extrasanft Schonend Startaufschub Programmende... - Seite 13 … Ihr Gerät Klartextanzeige Bügelfeucht 0h18 extrasanft In der Klartextanzeige stehen während der Programmwahl und dem Programmablauf verschiedene Informationen. Programmname mit Dauer Startaufschub Feuchtegrad mit Restdauer Benutzereinstellungen Zusatzfunktionen Hinweis- und Störungsmeldungen Kontrolllampen Die Tasten der Automatikprogramme, des Zusatzprogramms und einiger Zusatzfunktionen sind mit einer Kontrolllampe ausgerüstet.
-
Seite 14: Programmübersicht
Programmübersicht Programmablauf für Automatikprogramme Das Trockenprogramm erfolgt in 3 Phasen. Trocknen Die Wäsche wird getrocknet, bis der eingestellte Trockengrad erreicht ist. Ein Feuchtigkeitssensor überwacht das Trockenprogramm. Nach Erreichen des gewünschten Trockengrades beginnt die Phase «Abkühlen/Lüften». Abkühlen/Lüften Die Wäsche wird auf eine Temperatur abgekühlt, bei der nur noch eine geringe Knittergefahr besteht. -
Seite 15: Automatikprogramme
… Programmübersicht Für die korrekte Programmwahl sind die – auf der Wäsche ange- brachten – Pflegesymbole z. B. zu beachten. Automatikprogramme Programm Symbol Anwendungsbereich Für dicke, mehrlagige Textilien und sehr unterschiedliche Beladungen. Stark trocken Für Maschenware wie T-Shirts und Unterwäsche eher ungeeignet, da diese einlaufen können. - Seite 16 … Programmübersicht Die angegebenen Werte für die Programmdauer und Energie gelten für die maximal angegebene Füllmenge mit ca. 1000 U/min geschleuderter Wäsche (entspricht einer Restfeuchte von ca. 60 %). Bei höherer Schleuderdrehzahl oder kleinerem Füllgewicht reduzieren sich die Werte um ca. 20–30 %. Füllmenge Restfeuchte Programmdauer...
-
Seite 17: Textilarten
… Programmübersicht Textilarten Anwendungsbereich Lüften Zum Auffrischen oder Lüften wenig getragener Textilien. Zum Trocknen von Seidentextilien. Pflegesymbol beachten, da Seide zu Seide Knitterbildung neigt. Schonende Trocknung durch geringe Temperatur. Zum Auflockern von Wolltextilien. Am Programmende die Wäsche sofort Flausch entnehmen. Die Textilien werden nicht getrocknet! Knitter, welche durch das Schleudern entstanden sind, werden reduziert Entknittern... - Seite 18 … Programmübersicht Füllmenge Restfeuchte Programmdauer Energie 2,5 kg – 0h10 0,02 kWh 1,5 kg 0 % bis 2 % 0h45 1,10 kWh 1 kg – 0h04 0,10 kWh 1 kg – 0h20 0,03 kWh 7 Stück 0 % bis 2 % 0h45 1,05 kWh 3 kg...
-
Seite 19: Zusatzfunktionen
… Programmübersicht Zusatzfunktionen Funktion/ max. Anwendung Symbol Beladung Extrasanft Sehr schonendes Programm mit Temperaturreduktion. Besonders 2,5 kg für feine Textilien geeignet. Schonend Zum schonenden Trocknen von Textilien aus Mischgewebe (z. B. 2,5 kg Oberhemden, Pullover, T-Shirts). Der Trockengrad wird reduziert. Startaufschub Nutzen von Stromspartarifen (Einstellbereich 1–24 h). -
Seite 20: Mit Gebührenkarte Das Gerät 2 Starten
Trocknen Gerät vorbereiten Nach jedem Transport oder Umplatzierung muss das Gerät in der betriebsüblichen Position ca. 2 Stunden stehen gelassen werden. Nichtbeachtung kann zu Schäden am Gerät führen. Mit Gebührenkarte das Gerät 2 starten Netzstecker einstecken oder Wandschalter einschalten. Wäsche einfüllen Gerätetür öffnen (im mittleren Bereich auf den seitlichen Türrand drücken). -
Seite 21: Trocknen
… Trocknen Programm wählen «Tip and go» Durch das Antippen einer einzelnen Taste wird ein Automatikprogramm gewählt. Alle benötigten Einstellungen werden dem Programm automatisch zugeordnet. Zusatzfunktionen können durch Antippen der entsprechenden Taste zu- oder abgewählt werden. Wird während ca. 20 Sekunden keine Taste angetippt, startet das gewählte Programm automatisch. - Seite 22 … Trocknen Automatikprogramm wählen Gerätetür schliessen. – Die Kontrolllampen der Programmtasten und des Zusatzprogramms blinken. MIN. Gewünschte Programmtaste antippen. – Die Kontrolllampe des gewählten Programms leuchtet. – Das gewählte Programm und die voraussichtliche Dauer (Stunden/ Minuten) wird angezeigt. – Die Kontrolllampen zuschaltbaren Zusatzfunktionen...
- Seite 23 … Trocknen Zeitliches Trocknen wählen Gerätetür schliessen. – Die Kontrolllampen der Programmtasten und des Zusatzprogramms blinken. MIN. Taste antippen. MIN. Durch wiederholtes Antippen die gewünschte Dauer von 10, 20, 30, 40, 50, 60 oder 90 Minuten einstellen. – Die eingestellte Dauer steht in der Klartextanzeige. –...
-
Seite 24: Eingabe Korrigieren
… Trocknen Startaufschub wählen MIN. Taste direkt nach der Programmwahl gedrückt halten oder so oft antippen, bis in der Digitalanzeige die gewünschte Startaufschubdauer (max. 24 Stunden) steht. – Die Klartextanzeige wird abgedunkelt. – Nach Ablauf der gewählten Dauer startet das gewählte Programm automatisch. -
Seite 25: Programm Unterbrechen
… Trocknen Programm unterbrechen Ein aktives Programm kann jederzeit unterbrochen werden, um Wäsche nachzulegen oder vorzeitig zu entnehmen. Nach dem Schliessen der Gerätetür startet die Wärmpumpe erst wieder nach einer Wartezeit von 10 Minuten und die Programmdauer verlängert sich dementsprechend. Gerätetür öffnen. -
Seite 26: Programmwahl Bei Aktiver Kindersicherung
… Trocknen Programmwahl bei aktiver Kindersicherung Gerätetür schliessen. Gewünschte Programmtaste antippen. In diesem Beispiel: Kindersicherung – In der Klartextanzeige steht: – Die Kontrolllampen der Programm- tasten blinken. Programmtaste gedrückt halten und zusätzlich Taste antippen. – Die Kontrolllampen der Zusatzfunktionen blinken. MIN. - Seite 27 … Trocknen Programm abbrechen durch Türöffnung Gerätetür öffnen. – Laufendes Programm ist unterbrochen. Aktive Programmtaste – Kontrolllampe leuchtet – gedrückt halten und zusätzlich Taste antippen. – Programm ist abgebrochen. Programm abbrechen durch Tastenwahl Bei geschlossener Tür folgenden Schritt 2× durchführen: Aktive Programmtaste –...
-
Seite 28: Programmende
… Trocknen Programmende Programmende – In der Klartextanzeige steht: Türsieb reinigen – Die Kontrolllampe des abgelaufenen Programms leuchtet. – Die Kontrolllampe der Taste blinkt. Wird die Wäsche nicht herausgenommen, startet der «Knitterschutz». Nach dessen Ablauf erlöschen alle Anzeigen. Entnehmen der Wäsche Gerätetür öffnen. -
Seite 29: Pflege Und Wartung
Pflege und Wartung Reinigungsintervalle Pos. Geräteteil Reinigungsintervall Reinigung nach jedem Trockenprogramm Flusen entfernen mit flüssigem Scheuermittel und Türsieb sobald stärkere Ablagerungen Schwamm, mit Wasser abspülen und festgestellt werden abtropfen lassen; bei hartem Wasser mit Putzessig Sockelkassette nach Bedarf ** Flusen entfernen nach Bedarf ** Flusen entfernen mit flüssigem Scheuermittel und... -
Seite 30: Störungsmeldung A9
… Pflege und Wartung Störungsmeldung A9 A9 Siebe und Filter reinigen Ein starker Flusenbelag führt zu einem reduzierten Prozessluftstrom und kann dadurch den Trocknungsprozess beeinträchtigen und die Störungsmeldung «A9 Siebe und Filter reinigen» auslösen. Folgende Geräteteile sind zu kontrollieren und gegebenenfalls zu reinigen: Türsieb Sockelkassette Sockelsieb... -
Seite 31: Türsieb Reinigen
… Pflege und Wartung Türsieb reinigen nach jedem Trockenprogramm Gerätetür öffnen. Türsieb 1 nach oben herausziehen. Flusen entfernen. Türsieb gegen das Licht halten, um Ablage- rungen zu erkennen. Bei stärkeren Ablage- rungen ist das Türsieb nass zu reinigen. Mit flüssigem Scheuermittel (eventuell darin einlegen) und Schwamm reinigen;... -
Seite 32: Feuchtigkeitssensor Reinigen
Störungen selbst beheben In diesem Kapitel sind Störungen aufgelistet, die nach beschriebenem Vorgang auf einfache Weise selbst behoben werden können. Falls eine andere Störung angezeigt wird, oder die Störung nicht behoben werden kann, rufen Sie den Service an. Bevor Sie den Service anrufen, notieren Sie sich bitte die komplette F.. - Seite 33 … Störungen selbst beheben A9 Siebe und Filter … steht reinigen Mögliche Ursache Behebung Folgende Geräteteile Teile kontrollieren und gegebenenfalls können verstopft sein: reinigen. – Türsieb – Sockelsieb – Filtermatte Zu hohe Die Be-/und Entlüftung des Raumes Umgebungstemperatur. verbessern. Beladung zu nass/zu Wäsche stärker schleudern/Beladungs- schwer.
- Seite 34 … Störungen selbst beheben U1 siehe Anleitung … steht FNXXX XXXXXX Mögliche Ursache Behebung Überspannung Störungsmeldung durch Antippen der Taste quittieren. Stromzufuhr während ca. 1 Minute unterbrechen und wieder einschalten. Anschliessend ein Programm wählen. Falls Störung erneut erscheint, komplette Störungsmeldung und FN-Nummer notieren, anschliessend Stromzufuhr unterbrechen.
- Seite 35 … Störungen selbst beheben … nach dem Schliessen der Gerätetür kein neues Programm gewählt werden kann Mögliche Ursache Behebung Ein Programm wurde Taste antippen. unterbrochen. Neues Programm wählen. … das Gerät nicht startet Mögliche Ursache Behebung Die Gerätetür ist offen. Gerätetür schliessen.
- Seite 36 … Störungen selbst beheben … die Wäsche nicht genügend trocken ist Mögliche Ursache Behebung Die Beladung besteht Längeres Programm wählen. aus unterschiedlichen Programm wählen. MIN. Textilien. Trockengrad ändern. Die Stromzufuhr ist Netzstecker einstecken. unterbrochen. Wandschalter einschalten. Sicherungen prüfen. Der Feuchtigkeitssensor Feuchtigkeitssensor reinigen.
- Seite 37 … Störungen selbst beheben … die Wäsche statisch geladen ist Mögliche Ursache Behebung Wäschestücke aus Dies ist eine normale Eigenschaft von Kunstfasern. Kunstfasergewebe. Die Ursache der statischen Aufladung liegt nicht am Gerät. … die Restdaueranzeige während längerer Zeit stehen bleibt Mögliche Ursache Behebung Der Trockengrad ist noch...
-
Seite 38: Tipps Rund Ums Trocknen
Tipps rund ums Trocknen Pflegesymbole Für das richtige Trocknen beachten Sie bitte die Pflegesymbole auf den Etiketten Ihrer Wäsche. Normal trocknen Schonend trocknen Nicht maschinell trocknen Allgemeine Tipps Beim Waschen vorzugsweise keinen Weichspüler oder andere Textil- pflegemittel verwenden, andernfalls Herstellerangaben beachten. Die Wäsche erhält durch das maschinelle Trocknen automatisch einen weichen, flauschigen Griff. - Seite 39 … Tipps rund ums Trocknen Wolltextilien und Seide werden vielfach als «nicht maschinell trocknen» ausgezeichnet. Bei Wolltextilien und Seide sind die Pflegesymbole auf den Etiketten zu beachten. Entsprechendes Programm durch Antippen der Taste wählen. Bei pflegeleichten Textilien (z. B. Hemden oder Baumwoll-Mischgewebe) Zusatzfunktion Schonend zuwählen und die Wäschetrommel nur wenig füllen.
- Seite 40 Stichwortverzeichnis Abkühlen ........17 Ersatz-Filtermatte....42, 46 Anfragen ........63 Ersatzteile ........56 Anzeige Bestellen........63 A0 Ablauf prüfen ..... 48 Erste Inbetriebnahme ....14 A3 Feuchtigkeitssensor Extrasanft ....... 22, 36 reinigen ........48 A9 Siebe und Filter reinigen ........49 Fabrikationsnummer....
- Seite 41 … Stichwortverzeichnis Kindersicherung ....30, 39 Schonend....... 22, 36 Klartextanzeige ......13 Seide ..........20 Knitterschutz........17 Service-Center......63 Kontrast.......... 31 Servicevertrag ......63 Kontrolllampen......13 Sicherheit ........59 Kurzanleitung ........ 64 Sicherheitshinweise Bei Kindern im Haushalt..7 Bestimmungsgemässe Lüften........17, 20 Verwendung .......
- Seite 42 … Stichwortverzeichnis Verpackung........59 Zeitliches Trocknen..... 18 Wählen........36 Zubehör Wartung ......... 42 Bestellen........63 Wäsche Zusatzfunktionen ....12, 22 Einfüllen........33 Zusatzprogramm ......12 Entnehmen ....... 41 Weichspüler ........54 Werkeinstellungen ....... 32 WetClean ........18 Wolle ..........18...
