Installationsanleitung

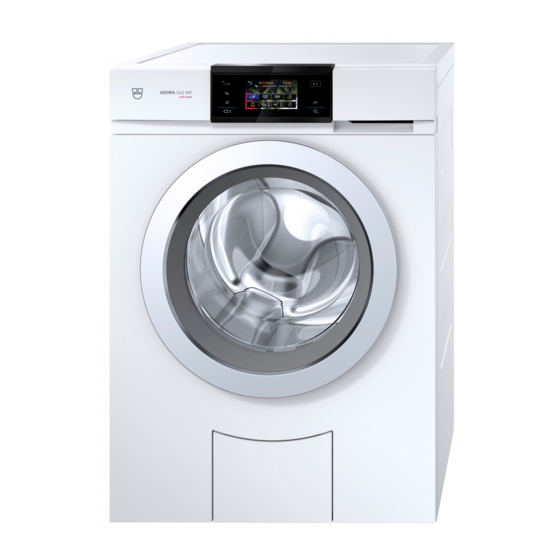

Waschautomat «Frontlader»
Einfamilienhaus
Die Installation darf nur durch fachkundiges Personal ausgeführt werden.
Alle Arbeitsschritte müssen der Reihe nach vollständig ausgeführt und kontrolliert werden.
Gültigkeitsbereich
Diese Installationsanleitung gilt für die Modelle: L (11001), S (11002), SL (11003), SLQ WP (11004), SLQ (11006)

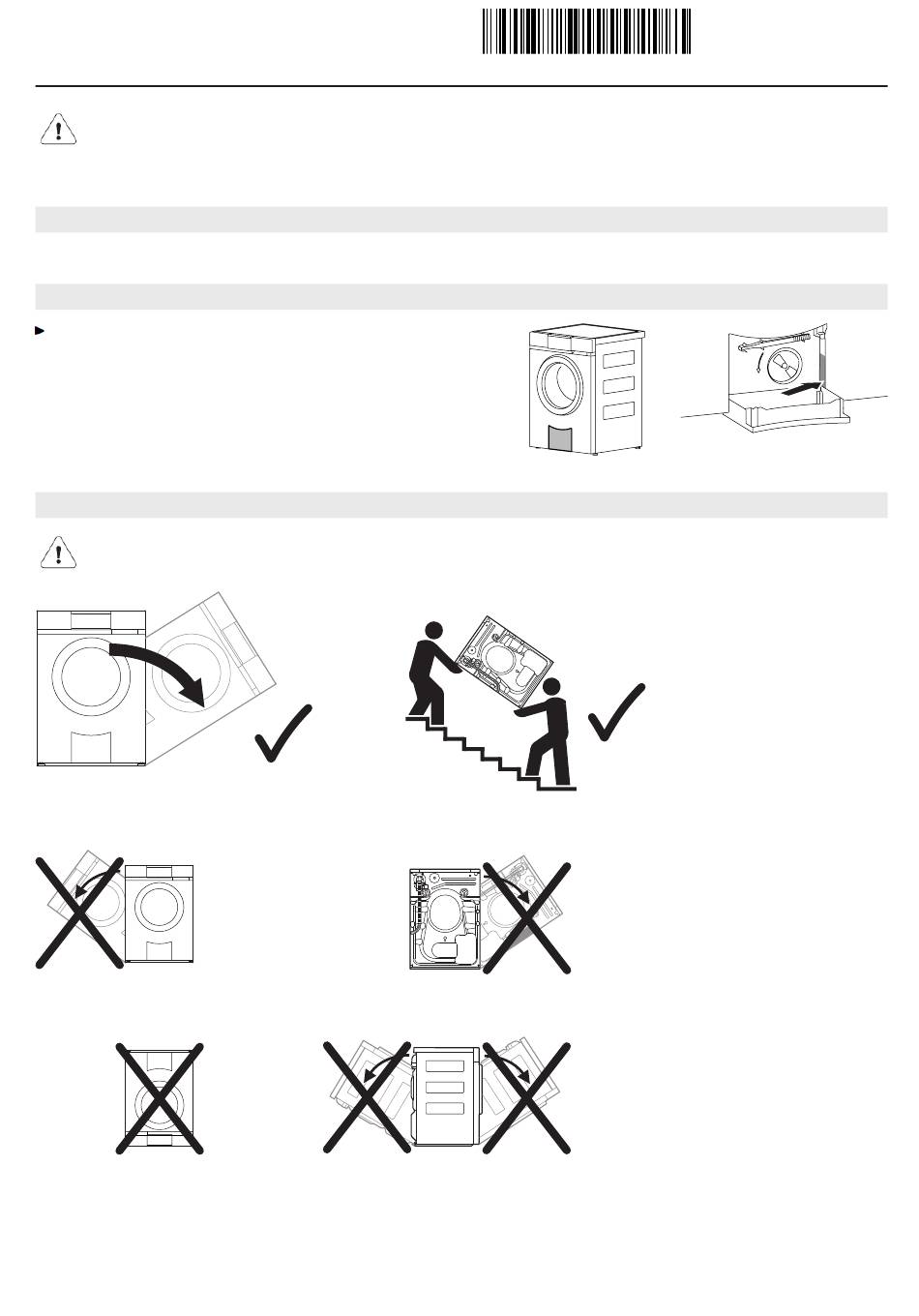

Typenschild
Ablaufbehälter unten an Gerätefront öffnen. Details siehe
«1. Gerätetür öffnen (ohne Strom)».
– Das Typenschild befindet sich rechts (siehe Pfeil).
Gilt nur für das Modell SLQ WP (11004)
Um Schäden am Kompressor des Wärmepumpenaggregats zu vermeiden, soll das Gerät nach allfälligem Schrägstellen bei
Transport oder Installation während zweier Stunden nicht in Betrieb genommen werden.
1
J11001.110-2
26.08.13
Werbung
Verwandte Anleitungen für V-ZUG Adora L
Inhaltszusammenfassung für V-ZUG Adora L
- Seite 1 Installationsanleitung J11001.110-2 26.08.13 Waschautomat «Frontlader» Einfamilienhaus Die Installation darf nur durch fachkundiges Personal ausgeführt werden. Alle Arbeitsschritte müssen der Reihe nach vollständig ausgeführt und kontrolliert werden. Gültigkeitsbereich Diese Installationsanleitung gilt für die Modelle: L (11001), S (11002), SL (11003), SLQ WP (11004), SLQ (11006) Typenschild Ablaufbehälter unten an Gerätefront öffnen.
- Seite 2 Installationsanleitung J11001.110-2 26.08.13 Waschautomat «Frontlader» Einfamilienhaus Mitgeliefertes Installationszubehör Installationsset W4.1152 Das Installationsset befindet sich in der Wäschetrommel und kann gleich nach dem Öffnen der Gerätetür (siehe 1. Gerätetür öffnen) entnommen werden. Das Installationsset enthält: Bezeichnung Stückzahl Siehe Installationsschritt Gummistopfen 2. Transportsicherung entfernen Schraubenmaterial 3.
- Seite 3 Installationsanleitung J11001.110-2 26.08.13 Waschautomat «Frontlader» Einfamilienhaus 1. Gerätetür öffnen (ohne Strom) Ablaufbehälter A oder Flüssigwasch- Ablaufbehälter A durch andrücken im mittel-Klappe B ganz nach unten unteren Bereich aus Waschmittel- aufklappen und öffnen schublade C entfernen. Öffner zur entnehmen und Notentriegelung D Ablaufbehälter A aus Halterung nehmen.
- Seite 4 Installationsanleitung J11001.110-2 26.08.13 Waschautomat «Frontlader» Einfamilienhaus 3. Installationsplatte platzieren Verwenden Sie die Installationsplatte zur Installation des Gerätes. Sie fixiert das Gerät an seinem Standort, sowohl bei frei- stehenden wie auch bei in Nischen platzierten Geräten. Installationsplatten für Waschautomaten und Wäschetrockner sind gleich. Gerät vorne anheben und von der Installationsplatte nach vorne wegziehen.
- Seite 5 Installationsanleitung J11001.110-2 26.08.13 Waschautomat «Frontlader» Einfamilienhaus Platzierung in Nische Installationsplatte in Nische ausmitten. Öffnung für seitliche Anschlüsse, links oder rechts min. 100 × 100 mm Nischenhöhe min. 860 mm! Variante Platzierung Nischentiefe A Montageversatz Installationsplatte B Gerätetür des Waschautomaten über Nischenfront vorstehend min.
- Seite 6 Installationsanleitung J11001.110-2 26.08.13 Waschautomat «Frontlader» Einfamilienhaus 4. Nivellieren Um einen einwandfreien Betrieb zu gewährleisten, muss das Gerät lotrecht mit allen 4 Füssen fest auf dem Boden stehen und darf nicht wackeln. Höhe einstellen Hilfsmittel: Gabelschlüssel SW 10 S und Wasserwaage W Hintere Nivellierfüsse: Höheneinstellung maximal 14 mm (1,5 mm pro Umdrehung).
- Seite 7 Installationsanleitung J11001.110-2 26.08.13 Waschautomat «Frontlader» Einfamilienhaus Ablaufschlauch bei Verlegen vor Verletzung und Knickung schützen (Durchfluss von heisser Lauge). Bei allen Anschlussvarianten Schlauchhalter montieren. Bei Ablauf in Badewanne, Lavabo usw. Schlauchende mittels Schlauchhalter befestigen. Förderhöhe der Ablaufpumpe max. 1,2 m, bei offenem Ablauf. 6.
- Seite 8 Installationsanleitung J11001.110-2 26.08.13 Waschautomat «Frontlader» Einfamilienhaus 7. Inbetriebnahme Während der Stabilitätskontrolle werden absichtlich starke Vibrationen erzeugt, um den festen Stand des Gerätes kontrollieren zu können. Modell L (11001) (Stabilitätskontrolle) Netzstecker einstecken oder Wandschalter einschalten. – Das Gerät schaltet ein. Inhalt aus Trommel entnehmen und Gerätetür schliessen. Wasserhahn öffnen.
- Seite 9 Installationsanleitung J11001.110-2 26.08.13 Waschautomat «Frontlader» Einfamilienhaus Gilt nur für die Modelle S (11002), SL (11003) Um die Uhrzeit und das Datum einzustellen, eine beliebige Hauptprogrammtaste drücken und den Anweisungen folgen. Gegebenenfalls Nivellierung unter Punkt 4 wiederholen. Die Stabilitätskontrolle kann beliebig wiederholt werden: Tasten gleichzeitig während 5 Sekunden gedrückt halten.
