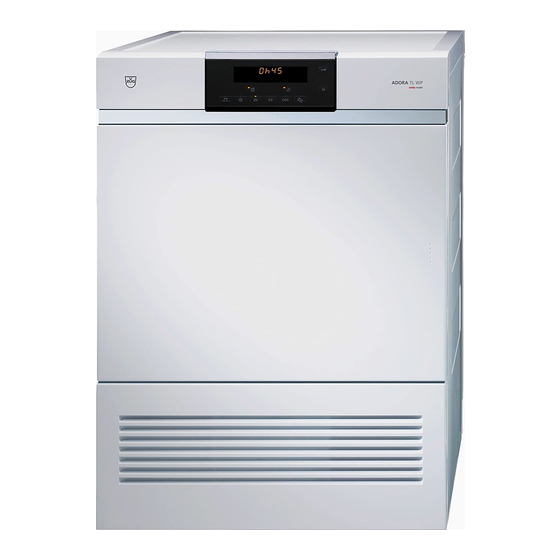

V-ZUG Adora TL WP Bedienungsanleitung
  1. Anleitungen
  2. Marken
  3. V-ZUG Anleitungen
  4. Wäschetrockner
  5. Adora TL WP
  6. Bedienungsanleitung

V-ZUG Adora TL WP Bedienungsanleitung

Vorschau ausblenden Andere Handbücher für Adora TL WP:
Inhaltsverzeichnis

Werbung

Quicklinks

V-ZUG AG
Wäschetrockner
Adora TL WP
Bedienungsanleitung

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für V-ZUG Adora TL WP

Inhaltszusammenfassung für V-ZUG Adora TL WP

  • Seite 1 V-ZUG AG Wäschetrockner Adora TL WP Bedienungsanleitung...
  • Seite 2 Drucklegung dieser Bedienungsanleitung. Änderungen im Sinne der Weiterentwicklung bleiben vorbehalten. Gültigkeitsbereich Die Modellnummer entspricht den ersten Stellen auf dem Typenschild. Diese Bedienungsanleitung gilt für: Modell Modell-Nr. Adora TL WP WT-ATLWP 12001 Ausführungsabweichungen sind im Text erwähnt. © V-ZUG AG, CH-6301 ZUG, 2013...

  • Seite 3: Inhaltsverzeichnis

    Inhaltsverzeichnis Sicherheitshinweise Verwendete Symbole ................Allgemeine Sicherheitshinweise ............Gerätespezifische Sicherheitshinweise ..........Gebrauchshinweise ................12 Entsorgung Erste Inbetriebnahme Hinweise ....................15 Funktionsbeschreibung ................15 Funktionstest starten ................15 Wo ist das Typenschild? ................ 16 Gerätebeschreibung Funktionsbeschreibung ................17 Geräteaufbau ................... 18 Bedien- und Anzeigeelemente ..............
  • Seite 4 Programmwahl bei eingeschalteter Kindersicherung ...... 35 Programmende ..................36 Pflege und Wartung Reinigungsintervalle ................37 Störungsmeldung A9, Siebe und Matte reinigen ......38 Flusenbildung ................... 38 Türsieb reinigen ..................39 Grundreinigung Türsieb inklusive Matte ..........40 Frontsieb reinigen ................... 41 Frontmatte reinigen .................

  • Seite 5: Sicherheitshinweise

    Sicherheitshinweise Verwendete Symbole Kennzeichnet alle für die Sicherheit wichtigen Anweisungen. Nichtbeachtung kann zu Verletzungen, Schäden am Gerät oder an der Einrichtung führen! Informationen und Hinweise, die zu beachten sind. Informationen zur Entsorgung Informationen zur Bedienungsanleitung Markiert Arbeitsschritte, die Sie der Reihe nach ausführen müssen. –...

  • Seite 6: Allgemeine Sicherheitshinweise

    1 Sicherheitshinweise Allgemeine Sicherheitshinweise • Gerät erst nach dem Lesen der Bedienungs- anleitung in Betrieb nehmen. • Diese Geräte können von Kindern ab 8 Jahren und darüber und von Personen mit reduzierten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und/ oder Wissen benutzt werden, wenn sie beauf- sichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden...
  • Seite 7 1 Sicherheitshinweise • Falls ein Gerät nicht mit einer Netzanschluss- leitung und einem Stecker oder anderen Mitteln zum Abschalten vom Netz ausgerüstet ist, die an jedem Pol eine Kontaktöffnungs- weite entsprechend den Bedingungen der Überspannungskategorie III für volle Trennung aufweist, ist eine Trennvorrichtung in die fest- verlegte elektrische Installation nach den Errichtungsbestimmungen einzubauen.

  • Seite 8: Gerätespezifische Sicherheitshinweise

    1 Sicherheitshinweise Gerätespezifische Sicherheitshinweise • Kinder jünger als 3 Jahre müssen fernge- halten werden, es sei denn, sie werden ständig beaufsichtigt. • Die maximale Füllmenge trockener Textilien beträgt 7 kg. • Dieses Gerät ist nur zum Trocknen von Texti- lien bestimmt, die in Wasser gewaschen wurden.
  • Seite 9 1 Sicherheitshinweise • Die Flusensiebe sind regelmässig zu reinigen. • Es dürfen keine Flusen um den Trockner herum angesammelt werden. • Keine ungewaschene Wäsche trocknen. • Textilien, die mit feuergefährlichen Chemika- lien, Reinigungs- oder Lösungsmitteln (Wasch- benzin, Alkohol, Fleckenentferner, Öl, Terpentin, Aceton, Farben, Wachse usw.) gereinigt, behandelt oder getränkt sind.
  • Seite 10 1 Sicherheitshinweise • Verwenden Sie beim Waschen keinen Weich- spüler oder andere Textilpflegemittel. Beachten Sie andernfalls die Herstelleran- gaben. • Entfernen Sie alle Objekte wie z. B. Feuer- zeuge und Streichhölzer. • Stoppen Sie den Wäschetrockner nie vor Ende des Trocknungsvorgangs, außer alle Gegenstände werden schnell herausge- nommen und ausgebreitet, so dass die Wärme abgeleitet wird.
  • Seite 11 1 Sicherheitshinweise • Das Gerät darf nicht hinter einer verschliess- baren Tür aufgestellt werden, einer Schiebetür oder einer Tür mit einem Scharnier, das dem des Trommeltrockners gegenüberliegt.

  • Seite 12: Gebrauchshinweise

    1 Sicherheitshinweise Gebrauchshinweise Vor der ersten Inbetriebnahme • Das Gerät darf nur gemäss separater Installationsanleitung eingebaut und an das Stromnetz angeschlossen werden. Lassen Sie die notwendigen Arbeiten von einem konzessionierten Installateur/Elektriker ausführen. • Die Zugänglichkeit zu Netztrennstellen (z. B. Steckdosen, Wandschalter, Sicherung) und Wasserhahn muss gewährleistet sein.
  • Seite 13 1 Sicherheitshinweise • Beachten Sie, dass sich keine Flusen um den Trockner herum ansammeln dürfen. Vorsicht, Lebensgefahr! • Verpackungsteile, z. B. Folien und Styropor, können für Kinder gefährlich sein. Erstickungsgefahr! Verpackungsteile von Kindern fern halten. Geräteschäden vermeiden • Das Gerät darf nur stehend transportiert werden! Jede andere Transportlage führt zu Schäden am Gerät! Bei vorsichtigem Tragen ohne Erschütterung darf das Gerät max.

  • Seite 14: Entsorgung

    Entsorgung Verpackung • Das Verpackungsmaterial (Karton, Kunststofffolie PE und Styropor EPS) ist gekennzeichnet und soll wenn möglich dem Recycling zugeführt und umweltgerecht entsorgt werden. Deinstallation • Das Gerät vom Stromnetz trennen. Bei fest installiertem Gerät ist dies durch einen konzessionierten Elektriker vorzunehmen! Sicherheit •...

  • Seite 15: Erste Inbetriebnahme

    Erste Inbetriebnahme Hinweise Das Gerät ist nach der geforderten Wartezeit von ca. 2 Stunden in der betriebsüblichen Position betriebsbereit. Das Gerät darf nur gemäss separater Installationsanleitung eingebaut und an das Stromnetz angeschlossen werden. Lassen Sie die notwendigen Arbeiten von einem konzessionierten Installateur/Elektriker ausführen. Funktionsbeschreibung Wird das Gerät zum ersten Mal an das elektrische Netz angeschlossen, kann ein Funktionstest gewählt werden.

  • Seite 16: Wo Ist Das Typenschild

    3 Erste Inbetriebnahme Oder: Taste antippen. – Die Kontrolllampe der Taste blinkt. Funktionstest fortsetzen: Taste antippen. – In der Anzeige steht die Restdauer, z. B. Funktionstest abbrechen: Durch Antippen der Taste wird der Funktionstest abgebrochen und alle Anzeigen erlöschen. Funktionstest Ende: Nach Ablauf des Funktionstest erlöschen alle Anzeigen.

  • Seite 17: Gerätebeschreibung

    Gerätebeschreibung Funktionsbeschreibung Das Gerät verfügt über einen geschlossenen Luftkreislauf. Mit Hilfe der Wärmepumpe wird der Luft zuerst die Feuchtigkeit entzogen, und anschlies- send wird sie wieder erwärmt. Durch diese Wärmerückgewinnung wird der Energieverbrauch stark reduziert. Dank der Wärmepumpe trocknet das Gerät mit tieferen Temperaturen. Sämt- liche Programme werden deshalb schonender durchgeführt.

  • Seite 18: Geräteaufbau

    4 Gerätebeschreibung Geräteaufbau Es besteht die Möglichkeit, die Gerätetür nach links oder rechts zu öffnen. Unser Kundendienst kann das Gerät entsprechend umbauen. 1. Bedien- und Anzeigeelemente (bewegliche Bedienblende) 2. Gerätetür 3. Türsiebdeckel 4. Türsieb mit Matte 5. Frontsieb 6. Frontmatte 7.

  • Seite 19: Bedien- Und Anzeigeelemente

    4 Gerätebeschreibung Bedien- und Anzeigeelemente Anzeigeelemente Anzeige (Digitalanzeige) für: • Programmdauer • Programmrestdauer • Startaufschub • Hinweis- und Störungsmeldungen Trockengradanzeige • Bügelfeucht • Normal trocken • Abkühlen/Lüften Automatikprogramme Stark trocken Bügelfeucht Textilarten Normal trocken Mangelfeucht Zusatzprogramm Zeitliches Trocknen...
  • Seite 20 4 Gerätebeschreibung Zusatzfunktionen Schonend Programmende Startaufschub Türöffnung Kontrolllampen Die Tasten der Automatikprogramme, des Zusatzprogramms und der Zusatz- funktionen sind mit einer Kontrolllampe ausgerüstet. Kontrolllampe blinkt Programm bzw. Funktion kann gewählt werden. Kontrolllampe leuchtet Programm bzw. Funktion ist aktiv. Kontrolllampe dunkel Programm bzw.

  • Seite 21: Programmübersicht

    Programmübersicht Programmablauf für Automatikprogramme Das Trockenprogramm erfolgt in 3 Phasen: Trocknen Die Wäsche wird getrocknet, bis der eingestellte Trockengrad erreicht ist. Ein Feuchtigkeitssensor überwacht das Trockenprogramm. Nach Erreichen des gewünschten Trockengrades beginnt die Phase «Abkühlen/Lüften». Abkühlen/Lüften Die Wäsche wird auf eine Temperatur abgekühlt, bei der nur noch eine geringe Knittergefahr besteht.

  • Seite 22: Automatikprogramme

    5 Programmübersicht Automatikprogramme Für die korrekte Programmwahl sind die auf der Wäsche angebrachten Pflegesymbole z. B. zu beachten. Stark trocken 1–7 kg Für dicke, mehrlagige Textilien und sehr unterschiedliche Bela- dungen. Für Maschenware wie T-Shirts und Unterwäsche eher ungeeignet, da diese einlaufen können.

  • Seite 23: Textilarten

    5 Programmübersicht Textilarten Mittels Taste schrittweise eine der folgenden Textilarten wählen. Lüften 1–1,5 kg Zum Auffrischen oder Lüften wenig getragener Textilien. Hemden 1–7 Stück Textilien werden schonend «schranktrocken» getrocknet. Outdoor 1–3 kg Freizeit- und Sportbekleidung (Sympatex, Goretex, ...) werden scho- nend getrocknet.

  • Seite 24: Zusatzfunktionen

    5 Programmübersicht Daunen dick 1–2 kg Für voluminöse Daunentextilien (z. B. Kissen, Jacken und schwere Decken). Sofern empfohlen, können Tennisbälle für flauschiges Trocknen hinzugegeben werden. Optimale Wäschemenge: 1 Wäschestück. Korbprogramm Zum Trocknen von sauberen Stoff-/Turnschuhen und Kleinartikeln wie Handschuhe, Mützen und Kuscheltiere im Korb*. * Korb ist als Zubehör zu bestellen.

  • Seite 25: Benutzereinstellungen

    Benutzereinstellungen Benutzereinstellungen können durchgeführt werden, wenn kein Programm abläuft. Das Vorgehen ist für alle Einstellungen sinngemäss gleich. Benutzereinstellungen ändern Taste 5 Sekunden gedrückt halten. – In der Anzeige steht: Taste so oft antippen, bis die gewünschte Einstellung in der Anzeige steht z.

  • Seite 26: Benutzereinstellungen Überblick

    6 Benutzereinstellungen Benutzereinstellungen Überblick Die nachfolgende Grafik gibt einen Überblick der möglichen Benutzereinstel- lungen. Taste 5 Sekunden gedrückt halten AUS * Kindersicherung sehr geringes Nachtrocknen geringeres Nachtrocknen Trockengrad normales Nachtrocknen * stärkeres Nachtrocknen sehr starkes Nachtrocknen AUS * ReversierenPlus * Werkeinstellung...

  • Seite 27: Kindersicherung

    6 Benutzereinstellungen Kindersicherung Die Kindersicherung verhindert einen zufälligen Programmstart. Falls die Kindersicherung eingeschaltet ist, kann nur durch gleichzeitiges Drücken von zwei Tasten ein Programm gestartet werden. Kindersicherung Taste 5 Sekunden gedrückt halten. – In der Anzeige steht: Taste 1x antippen, bis die aktuelle Einstellung in der Anzeige steht z.

  • Seite 28: Reversierenplus

    6 Benutzereinstellungen Taste so oft antippen, bis die gewünschte Einstellung in der Anzeige steht, z. B.: Taste so oft antippen, bis die Anzeige erlischt. Trockengradstufen Sehr geringes Nachtrocknen Geringes Nachtrocknen Normales Nachtrocknen (Werkeinstellung) Stärkeres Nachtrocknen Sehr starkes Nachtrocknen ReversierenPlus Durch zusätzliches Drehen der Trommel gegen die Hauptrichtung, wird das Trockenergebnis gleichmässiger und das Wäscheknäuel-Risiko stark verrin- gert.

  • Seite 29: Trocknen

    Trocknen Gerät vorbereiten Gerät vorbereiten Nach jedem Transport oder Umplatzierung muss das Gerät in der betriebsüblichen Position ca. 2 Stunden stehen gelassen werden. Nichtbeachtung kann zu Schäden am Gerät führen. Netzstecker einstecken oder Wandschalter einschalten. Wäsche einfüllen Gerätetür öffnen (im Bereich der Punkte auf den seitlichen Türrand drücken) oder Taste antippen.

  • Seite 30: Programm Wählen

    7 Trocknen Programm wählen «Tip and go» Durch das Antippen einer einzelnen Taste wird ein Automatikprogramm gewählt. Alle benötigten Einstellungen werden dem Programm automatisch zugeordnet. Zusatzfunktionen können durch Antippen der entsprechenden Taste zu- oder abgewählt werden. Wird während ca. 20 Sekunden keine Taste angetippt, startet das gewählte Programm automatisch.
  • Seite 31 7 Trocknen Automatikprogramm wählen Gerätetür schliessen. – Die Kontrolllampen der Programmtasten und des Zusatzprogramms blinken. Z. B: Taste antippen, bis das gewünschte Textilartenprogramm, z. B. während ca. 3 Sekunden in der Anzeige steht. – Die maximale Dauer (Stunden/Minuten) wird angezeigt. Erst nach der Beladungsmessung (ca.
  • Seite 32 7 Trocknen Zeitliches Trocknen wählen Gerätetür schliessen. – Die Kontrolllampen der Programmtasten und des Zusatzprogramms blinken. Taste antippen. Durch wiederholtes Antippen die gewünschte Dauer von 10, 20, 30, 40, 50, 60, 90, 120 oder 150 Minuten einstellen. – Die eingestellte Dauer steht in der Anzeige. –...

  • Seite 33: Eingabe Korrigieren

    7 Trocknen Startaufschub wählen Taste direkt nach der Programmwahl gedrückt halten oder so oft antippen, bis in der Anzeige die gewünschte Startaufschubdauer (max. 24 Stunden) steht. – Die Anzeige wird abgedunkelt. – Nach Ablauf der gewählten Dauer startet das gewählte Programm auto- matisch.

  • Seite 34: Programm Unterbrechen

    7 Trocknen Programm unterbrechen Ein aktives Programm kann jederzeit unterbrochen werden, um Wäsche nach- zulegen oder vorzeitig zu entnehmen. Nach dem Schliessen der Gerätetür startet die Wärmpumpe erst wieder nach einer Wartezeit von 5 Minuten und die Programmdauer verlängert sich dementsprechend. Gerätetür öffnen.

  • Seite 35: Programmwahl Bei Eingeschalteter Kindersicherung

    7 Trocknen Programmwahl bei eingeschalteter Kindersicherung Das Ein-/Ausschalten der Kindersicherung wird unter 'Benutzereinstellungen' beschrieben. Gerätetür schliessen. – In der Anzeige steht: – Die Kontrolllampen der Programmtasten blinken. Gewünschte Programmtaste gedrückt halten und zusätzlich Taste antippen. – Die Kontrolllampe der Zusatzfunktionen blinkt. Die weitere Bedienung kann bis zum Programmstart ohne Berücksich- tigung der Kindersicherung erfolgen.

  • Seite 36: Programmende

    7 Trocknen Programm abbrechen durch Tastenwahl Bei geschlossener Tür folgenden Schritt durchführen: Aktive Programmtaste – Kontrolllampe leuchtet – gedrückt halten und zusätzlich Taste antippen. – Programm ist abgebrochen. Programmende – In der Anzeige steht: – Die Kontrolllampe des abgelaufenen Programms leuchtet und die Taste blinkt.

  • Seite 37: Pflege Und Wartung

    Pflege und Wartung Reinigungsintervalle Pos. Geräteteil Reinigungsin- Reinigung tervall Türsieb nach jedem Flusen entfernen Trockenpro- gramm sobald stärkere mit flüssigem Scheuermittel und Ablagerungen Schwamm, mit Wasser abspülen und festgestellt abtropfen lassen; bei hartem Wasser werden mit Putzessig Türmatte nach Bedarf * Flusen entfernen/waschen 40 °C Frontsieb nach Bedarf *...

  • Seite 38: Störungsmeldung A9, Siebe Und Matte Reinigen

    8 Pflege und Wartung Störungsmeldung A9, Siebe und Matte reinigen Ein starker Flusenbelag führt zu einem reduzierten Prozessluftstrom und kann dadurch den Trocknungsprozess beeinträchtigen und die Störungsmeldung «A9 Siebe und Matte reinigen» auslösen. Folgende Geräteteile sind zu kontrollieren und gegebenenfalls zu reinigen: •...

  • Seite 39: Türsieb Reinigen

    8 Pflege und Wartung Türsieb reinigen nach jedem Trockenprogramm Gerätetür 1 öffnen. Türsiebdeckel 2 öffnen. Flusen entfernen. Türsiebdeckel 2 wieder schliessen. Das Gerät startet nur mit eingesetztem Türsieb.

  • Seite 40: Grundreinigung Türsieb Inklusive Matte

    8 Pflege und Wartung Grundreinigung Türsieb inklusive Matte bei Bedarf Gerätetür 1 öffnen. Türsiebdeckel 2 öffnen. Türsieb 3 entnehmen, aufklappen und Filtermatte 4 entfernen. Türsieb 3 gegen das Licht halten, um Ablagerungen zu erkennen. Bei stärkeren Ablagerungen ist das Türsieb 3 nass zu reinigen.

  • Seite 41: Frontsieb Reinigen

    8 Pflege und Wartung Frontsieb reinigen bei Bedarf Gerätetür 1 öffnen. Frontsieb 2 herausziehen. Frontsieb 2 öffnen und Flusen entfernen. Frontsieb 2 gegen das Licht halten, um Ablagerungen zu erkennen. Bei stärkeren Ablagerungen ist das Frontsieb 2 nass zu reinigen. –...

  • Seite 42: Frontmatte Reinigen

    8 Pflege und Wartung Frontmatte reinigen Erscheint nach Reinigung der Siebe und der Matte weiterhin die Störungsmeldung «A9 Siebe und Matte reinigen», ist die Frontmatte vor der Wärmepumpe äusserst vorsichtig mit einem Staubsauger abzu- saugen. Die Frontmatte nach Bedarf reinigen Gerätetür 1 öffnen.

  • Seite 43: Feuchtigkeitssensor

    8 Pflege und Wartung Feuchtigkeitssensor Der Feuchtigkeitssensor 1 tastet die Restfeuchte der Wäsche ab. Durch Verschmutzung können Fehlmessungen entstehen. Der Feuchtigkeitssensor 1 muss gereinigt werden, falls in der Anzeige steht: Gerätetür öffnen. Am Feuchtigkeitssensor 1 Flusen und Fremdkörper entfernen. Eventuell mit einem feuchten Tuch reinigen und nachtrocknen.

  • Seite 44: Störungen Selbst Beheben

    Störungen selbst beheben In diesem Kapitel sind Störungen aufgelistet, die nach beschriebenem Vorgang auf einfache Weise selbst behoben werden können. Falls eine andere Störung angezeigt wird, oder die Störung nicht behoben werden kann, rufen Sie den Service an. Bevor Sie den Service anrufen, notieren Sie sich bitte die komplette Störungsmeldung.
  • Seite 45 9 Störungen selbst beheben ... in der Anzeige steht Mögliche Ursache Behebung • Der Feuchtigkeitssensor Feuchtigkeitssensor reinigen und trocknen. ist verschmutzt oder nass. Störungsmeldung durch Antippen der Taste quittieren. Programm starten. Falls Störung erneut erscheint, komplette Störungsmeldung und FN-Nummer notieren, anschliessend Stromzufuhr unter- brechen.
  • Seite 46 9 Störungen selbst beheben ... in der Anzeige steht Mögliche Ursache Behebung • Das Türsieb fehlt. Türsieb einsetzen und dabei auf richtige Positionierung achten oder Gerätetür • Die Gerätetür ist offen. schliessen. Störungsmeldung durch Antippen der Taste quittieren. Programm starten. Falls Störung erneut erscheint, komplette Störungsmeldung und FN-Nummer notieren, anschliessend Stromzufuhr unterbrechen.
  • Seite 47 9 Störungen selbst beheben ... in der Anzeige steht Mögliche Ursache Behebung • Eine Programmtaste Taste gedrückt halten und zusätzlich wurde mehrmals die gewünschte Programmtaste antippen. gedrückt, ohne die Bedie- Der Einstieg ist erfolgt. Die weitere Bedie- nung bei aktiver Kindersi- nung kann bis zum Programmstart ohne cherung zu berücksich- Berücksichtigung der Kindersicherung...
  • Seite 48 9 Störungen selbst beheben ... die Programmdauer deutlich länger ist, als angezeigt wird Mögliche Ursache Behebung • Folgende Geräteteile Teile kontrollieren und gegebenenfalls können verstopft sein: reinigen. – Türsieb – Türmatte – Frontsieb • Die Wäsche war sehr Wäsche stärker schleudern. nass.
  • Seite 49 9 Störungen selbst beheben ... in der Anzeige abwechselnd blinken Mögliche Ursache Behebung • Überspannung Störungsmeldung durch Antippen der Taste quittieren. Stromzufuhr während ca. 1 Minute unterbre- chen. Stromzufuhr erneut einschalten und ein Programm wählen. Falls Störung erneut erscheint: Stromzufuhr unterbrechen. Hausinstallation durch Elektrinstallateur kontrollieren lassen.
  • Seite 50 9 Störungen selbst beheben ... die Restdaueranzeige während längerer Zeit stehen bleibt Mögliche Ursache Behebung • Der Trockengrad ist noch Keine Störung. Kein Eingriff notwendig. Ist nicht erreicht. der erforderliche Trockengrad erreicht, läuft die Restdaueranzeige automatisch weiter. • Stark unterschiedliche Keine Störung.

  • Seite 51: Tipps Rund Ums Trocknen

    Tipps rund ums Trocknen 10.1 Pflegesymbole Für das richtige Trocknen beachten Sie bitte die Pflegesymbole auf den Etiketten Ihrer Wäsche. Normal trocknen Schonend trocknen Nicht maschinell trocknen 10.2 Allgemeine Tipps • Beim Waschen vorzugsweise keinen Weichspüler oder andere Textilpflege- mittel verwenden. Die Wäsche erhält durch das maschinelle Trocknen auto- matisch einen weichen, flauschigen Griff.

  • Seite 52: 10.3 Energiespartipps

    10 Tipps rund ums Trocknen – Entsprechendes Programm durch Antippen der Taste wählen. • Bei pflegeleichten Textilien (z. B. Hemden oder Baumwoll-Mischgewebe) Zusatzfunktion Schonend zuwählen und die Wäschetrommel nur wenig füllen. • Maschenwaren (z. B. T-Shirts) neigen zum Einlaufen. Zusatzfunktion Scho- nend zuwählen.

  • Seite 53: Ersatzteile

    Ersatzteile Bei Bestellungen bitte Modell-Nr. und genaue Bezeichnung angeben. Türsieb Türmatte Frontsieb Frontmatte...

  • Seite 54: Technische Daten

    Technische Daten Aussenabmessung Höhe: 85 cm Breite: 60 cm Tiefe: 60 cm Gewicht: 65 kg Förderleistung Pumpe: 1,2 m Füllmenge: 7 kg Trockenwäsche Umgebungsbedingungen Zulässige Raumtemperaturen während des Betriebes: 5 °C bis 35 °C Elektrischer Anschluss Siehe Typenschild...

  • Seite 55: 12.1 Verbrauchswerte

    12 Technische Daten 12.1 Verbrauchswerte Die angegebenen Werte für die Programmdauer und Energie gelten für die maximal angegebene Füllmenge mit ca. 1200 U/min geschleuderter Wäsche (entspricht einer Restfeuchte von ca. 60 %). Bei höherer Schleuderdrehzahl oder kleinerem Füllgewicht reduzieren sich die Werte um ca. 20–30 %. Automatikprogramme Programm Füllmenge...

  • Seite 56: 12.2 Hinweise Für Prüfinstitute

    12 Technische Daten 12.2 Hinweise für Prüfinstitute Die korrekte Ermittlung der Deklarationsdaten ist nach einer Einlaufphase von 5 vollständigen Trockenprogrammen (Automatikprogramm: Normal trocken ) mit Wäsche gegeben. Nach jedem Trockenprogramm das Türsieb nass reinigen. Die Feuchteabtastung des Gerätes ist auf eine durchschnittliche Wasser- härte abgestimmt.

  • Seite 57: Notizen

    Notizen...
  • Seite 58 13 Notizen...
  • Seite 59 13 Notizen...

  • Seite 60: Stichwortverzeichnis

    Stichwortverzeichnis Abkühlen .......... 21 F.. Service anrufen ......48 Anfragen ........... 63 Fabrikationsnummer (FN) ..... 16 Anzeige Feuchtigkeitssensor reinigen ..43 A4 Kindersicherung aktiv ..47 Flusen ..........38 F.. Service anrufen ....48 Frontmatte reinigen ......42 Filtermatten einsetzen ....46 Frontsieb reinigen ......41 Gerätetür schliessen ....46 Funktionstest ........15 Türsieb einsetze: .......
  • Seite 61 14 Stichwortverzeichnis Pflege ..........37 Schonend ......... 24 Pflegesymbole ........51 Schonend wählen ......32 Programm Service-Center ......... 63 Ablauf .......... 21 Servicevertrag ......... 63 Ende ..........36 Sicherheit .........14 Übersicht ........21 Sicherheitshinweise Unterbrechen ......34 Allgemeine ........6 Vorzeitig abbrechen ....34 Gerätespezifische ......8 Wählen ........
  • Seite 62 14 Stichwortverzeichnis Verbrauchswerte ......55 Zeitliches Trocknen Automatikprogramme ....55 Wählen ........32 Textilarten ........55 Zubehör Verpackung ........14 Bestellen ........63 Zusatzfunktionen ......20 Zusatzprogramm Zeitliches Trocknen ....19 Wartung ..........37 Was tun wenn..abwechselnd F _ und E _ blinken ........

  • Seite 63: Reparatur-Service

    Reparatur-Service Das Kapitel 'Störungen selbst beheben' hilft Ihnen, kleine Betriebsstö- rungen selbst zu beheben. Sie ersparen sich die Anforderung eines Servicetechnikers und die damit entstehenden Kosten. Wenn Sie aufgrund einer Betriebsstörung oder einer Bestellung mit uns Kontakt aufnehmen, nennen Sie uns stets die Fabrikationsnummer (FN) und die Bezeichnung Ihres Gerätes.
  • Seite 64 Türsieb reinigen Gerätetür schliessen Am Ende des Waschtags Türsieb reinigen Frontsieb bei Bedarf reinigen Gerätetür schliessen V-ZUG AG Industriestrasse 66, 6301 Zug Tel. +41 (0)41 767 67 67, Fax+41 (0)41 767 61 61 vzug@vzug.ch, www.vzug.ch Service-Center: Tel. 0800 850 850 J12001.010-1...
