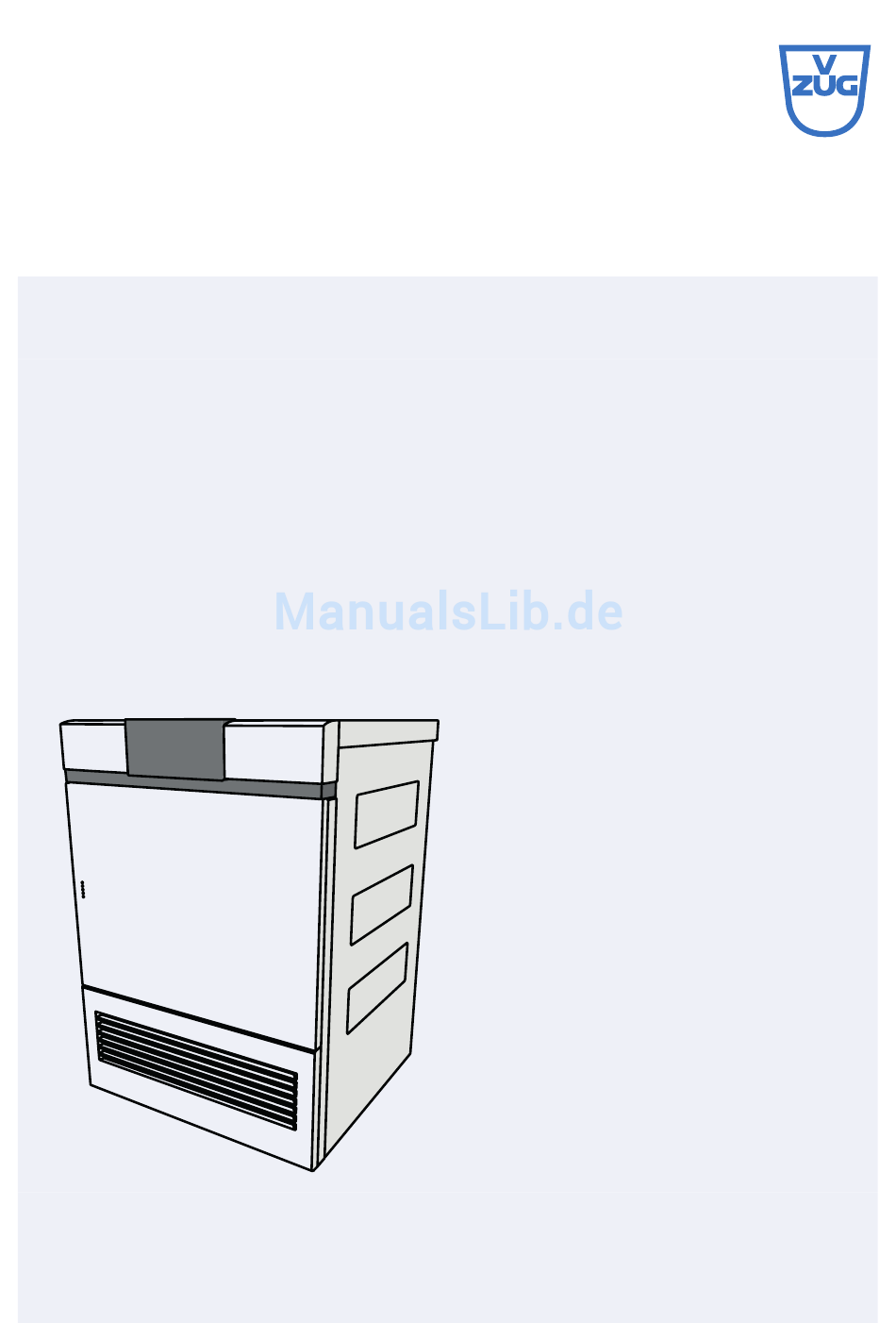

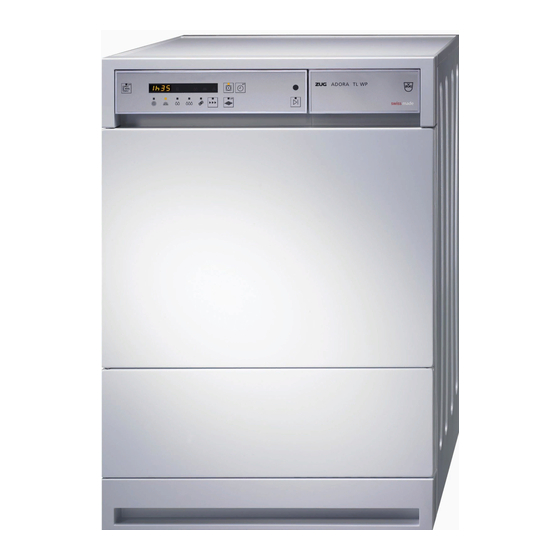

- Seite 1 V-ZUG AG Wäschetrockner Adora TSL WP Bedienungsanleitung...
- Seite 2 Drucklegung dieser Bedienungsanleitung. Änderungen im Sinne der Weiterentwicklung bleiben vorbehalten. Gültigkeitsbereich Die Produktfamilie (Modellnummer) entspricht den ersten Stellen auf dem Typenschild. Diese Bedienungsanleitung gilt für: Modell Produktfamilie Adora TSL WP WT-ATSLWP 12003 Ausführungsabweichungen sind im Text erwähnt. © V-ZUG AG, CH-6301 Zug, 2013...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Sicherheitshinweise Verwendete Symbole ................Allgemeine Sicherheitshinweise ............Gerätespezifische Sicherheitshinweise ..........Gebrauchshinweise ................11 Entsorgung Erste Inbetriebnahme Hinweise ....................15 Funktionsbeschreibung ................. 15 Sprachwahl für Funktionstest ............... 16 Funktionstest starten ................16 Sprachwahl für Anzeige ................ 17 Wo ist das Typenschild? ............... 18 Gerätebeschreibung Ihr Gerät .................... - Seite 4 Trocknen Gerät vorbereiten ................... 39 Wäsche einfüllen ..................39 Programm wählen .................. 40 Eingabe korrigieren ................43 Programm unterbrechen ............... 44 Programm vorzeitig abbrechen ............44 Programmwahl bei eingeschalteter Kindersicherung ....45 Programmende ..................46 Pflege und Wartung Reinigungsintervalle ................47 Störungsmeldung A9, Sieb und Matten reinigen ......
-
Seite 5: Sicherheitshinweise
Sicherheitshinweise Verwendete Symbole Kennzeichnet alle für die Sicherheit wichtigen Anweisungen. Nichtbeachtung kann zu Verletzungen, Schäden am Gerät oder an der Einrichtung führen! Informationen und Hinweise, die zu beachten sind. Informationen zur Entsorgung Informationen zur Bedienungsanleitung Markiert Arbeitsschritte, die Sie der Reihe nach ausführen müssen. –... -
Seite 6: Allgemeine Sicherheitshinweise
1 Sicherheitshinweise Allgemeine Sicherheitshinweise • Gerät erst nach dem Lesen der Bedienungs- anleitung in Betrieb nehmen. • Diese Geräte können von Kindern ab 8 Jahren und darüber und von Personen mit reduzierten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und/ oder Wissen benutzt werden, wenn sie beauf- sichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden... - Seite 7 1 Sicherheitshinweise • Falls ein Gerät nicht mit einer Netzanschluss- leitung und einem Stecker oder anderen Mitteln zum Abschalten vom Netz ausgerüstet ist, die an jedem Pol eine Kontaktöffnungs- weite entsprechend den Bedingungen der Überspannungskategorie III für volle Trennung aufweist, ist eine Trennvorrichtung in die fest- verlegte elektrische Installation nach den Errichtungsbestimmungen einzubauen.
-
Seite 8: Gerätespezifische Sicherheitshinweise
1 Sicherheitshinweise Gerätespezifische Sicherheitshinweise • Kinder jünger als 3 Jahre müssen fernge- halten werden, es sei denn, sie werden ständig beaufsichtigt. • Die maximale Füllmenge trockener Textilien beträgt 7 kg. • Dieses Gerät ist nur zum Trocknen von Texti- lien bestimmt, die in Wasser gewaschen wurden. - Seite 9 1 Sicherheitshinweise • Die Flusensiebe sind regelmässig zu reinigen. • Es dürfen keine Flusen um den Trockner herum angesammelt werden. • Keine ungewaschene Wäsche trocknen. • Textilien, die mit feuergefährlichen Chemika- lien, Reinigungs- oder Lösungsmitteln (Wasch- benzin, Alkohol, Fleckenentferner, Öl, Terpentin, Aceton, Farben, Wachse usw.) gereinigt, behandelt oder getränkt sind.
- Seite 10 1 Sicherheitshinweise • Verwenden Sie beim Waschen keinen Weich- spüler oder andere Textilpflegemittel. Beachten Sie andernfalls die Herstelleran- gaben. • Entfernen Sie alle Objekte wie z. B. Feuer- zeuge und Streichhölzer. • Stoppen Sie den Wäschetrockner nie vor Ende des Trocknungsvorgangs, außer alle Gegenstände werden schnell herausge- nommen und ausgebreitet, so dass die Wärme abgeleitet wird.
-
Seite 11: Gebrauchshinweise
1 Sicherheitshinweise • Das Gerät darf nicht hinter einer verschliess- baren Tür aufgestellt werden, einer Schiebetür oder einer Tür mit einem Scharnier, das dem des Trommeltrockners gegenüberliegt. Gebrauchshinweise Vor der ersten Inbetriebnahme • Das Gerät darf nur gemäss separater Installationsanleitung eingebaut und an das Stromnetz angeschlossen werden. - Seite 12 1 Sicherheitshinweise Zum Gebrauch • Sobald eine Funktionsstörung entdeckt wird, muss das Gerät vom Strom- netz getrennt werden. • Beachten Sie zum Schutz Ihrer Wäsche deren Pflegesymbole, und befolgen Sie die Hinweise unter 'Tipps rund ums Trocknen'. • Verwenden Sie beim Waschen keinen Weichspüler oder andere Textilpflege- mittel.
- Seite 13 1 Sicherheitshinweise Geräteschäden vermeiden • Das Gerät darf nur stehend transportiert werden! Jede andere Transportlage führt zu Schäden am Gerät! Bei vorsichtigem Tragen ohne Erschütterung darf das Gerät max. 90° auf die linke Seite (Frontansicht) gekippt werden. Front Front Rückseite Front, auf Kopf gestellt Seite...
-
Seite 14: Entsorgung
Entsorgung Verpackung • Das Verpackungsmaterial (Karton, Kunststofffolie PE und Styropor EPS) ist gekennzeichnet und soll wenn möglich dem Recycling zugeführt und umweltgerecht entsorgt werden. Deinstallation • Das Gerät vom Stromnetz trennen. Bei fest installiertem Gerät ist dies durch einen konzessionierten Elektriker vorzunehmen! Sicherheit •... -
Seite 15: Erste Inbetriebnahme
Erste Inbetriebnahme Hinweise Das Gerät ist nach der geforderten Wartezeit von ca. 2 Stunden in der betriebsüblichen Position betriebsbereit. Das Gerät darf nur gemäss separater Installationsanleitung eingebaut und an das Stromnetz angeschlossen werden. Lassen Sie die notwendigen Arbeiten von einem konzessionierten Installateur/Elektriker ausführen. Funktionsbeschreibung Der Funktionstest darf nicht mit der definitiven Inbetriebnahme verwechselt werden. -
Seite 16: Sprachwahl Für Funktionstest
3 Erste Inbetriebnahme Sprachwahl für Funktionstest Gerät anschliessen und warten, bis in der Deutsch Anzeige steht: fr/it/rm/... Sprachwahl bestätigen «OK»: Taste antippen. Sprache ändern: Français it/rm/en... Taste so oft antippen, bis die gewünschte Sprache in der Anzeige steht, z. B.: Taste antippen. -
Seite 17: Sprachwahl Für Anzeige
3 Erste Inbetriebnahme Funktionstest «abbrechen»: Taste antippen. – Der Funktionstest ist abgebrochen Funktionstest und in der Anzeige steht: abgebrochen • Die Anzeige erlischt automatisch nach 15 Sekunden oder nach folgender Aktion: Funktionstest Ende: – Nach Ablauf des Funktionstests steht in Funktionstest beendet der Anzeige: •... -
Seite 18: Wo Ist Das Typenschild
3 Erste Inbetriebnahme Wo ist das Typenschild? 1 Typenschild mit Fabrikationsnummer (FN) Notieren Sie die Fabrikationsnummer (FN) Ihres Gerätes auf der letzten Seite dieser Bedienungsanleitung. -
Seite 19: Gerätebeschreibung
Gerätebeschreibung Ihr Gerät Das Gerät verfügt über einen geschlossenen Luftkreislauf. Mit Hilfe der Wärmepumpe wird der Luft zuerst die Feuchtigkeit entzogen, und anschlies- send wird sie wieder erwärmt. Durch diese Wärmerückgewinnung wird der Energieverbrauch stark reduziert. Dank der Wärmepumpe trocknet das Gerät mit tieferen Temperaturen. Sämt- liche Programme werden deshalb schonender durchgeführt. -
Seite 20: Geräteaufbau
4 Gerätebeschreibung Geräteaufbau Es besteht die Möglichkeit, die Gerätetür nach links oder rechts zu öffnen. Unser Kundendienst kann das Gerät entsprechend umbauen. Bedien- und Anzeigeelemente (bewegliche Bedienblende) Gerätetür Türsiebdeckel Türsieb mit Matte Frontgitter Frontmatte Lüftungsgitter Typenschild/Fabrikationsnummer (FN) -
Seite 21: Bedien- Und Anzeigeelemente
4 Gerätebeschreibung Bedien- und Anzeigeelemente Anzeige (Klartextanzeige) In der Anzeige stehen während der Programmwahl und dem Programmablauf verschiedene Informationen: • Programmname mit Dauer • Feuchtegrad mit Restdauer • Zusatzfunktionen • Startaufschub • Benutzereinstellungen • Hinweis- und Störungsmeldungen Automatikprogramme Stark trocken Mangelfeucht Textilarten Normal trocken... - Seite 22 4 Gerätebeschreibung Zusatzfunktionen Extraschonend Startaufschub Sprint ReversierenPlus Programmende Schonend SilentPlus Türöffnung Kontrolllampen Die Tasten der Automatikprogramme, des Zusatzprogramms und der Zusatz- funktionen sind mit einer Kontrolllampe ausgerüstet. Kontrolllampe blinkt Programm bzw. Funktion kann gewählt werden. Kontrolllampe leuchtet Programm bzw. Funktion ist aktiv. Kontrolllampe dunkel Programm bzw.
-
Seite 23: Programmübersicht
Programmübersicht Programmablauf für Automatikprogramme Das Trockenprogramm erfolgt in 3 Phasen: Trocknen Die Wäsche wird getrocknet, bis der eingestellte Trockengrad erreicht ist. Ein Feuchtigkeitssensor überwacht das Trockenprogramm. Nach Erreichen des gewünschten Trockengrades beginnt die Phase «Abkühlen/Lüften». Abkühlen/Lüften Die Wäsche wird auf eine Temperatur abgekühlt, bei der nur noch eine geringe Knittergefahr besteht. -
Seite 24: Automatikprogramme
5 Programmübersicht Automatikprogramme Für die korrekte Programmwahl sind die auf der Wäsche angebrachten Pflegesymbole z. B. zu beachten. Stark trocken 1–7 kg Für dicke, mehrlagige Textilien und sehr unterschiedliche Bela- dungen. Für Maschenware wie T-Shirts und Unterwäsche eher ungeeignet, da diese einlaufen können. -
Seite 25: Textilarten
5 Programmübersicht Favoriten 3 frei zusammenstellbare und speicherbare Programme ( Textilarten Mittels Taste schrittweise eine der folgenden Textilarten wählen. WetClean finish 1 kg Zum Auflockern von empfindlichen Textilien, diese am Programm- ende sofort entnehmen. Lüften 1–1,5 kg Zum Auffrischen oder Lüften wenig getragener Textilien. Seide 1–1,5 kg Zum Trocknen von Seidentextilien. - Seite 26 5 Programmübersicht Hemden 1–7 Stück Textilien werden schonend «schranktrocken» getrocknet. Outdoor 1–3 kg Freizeit- und Sportbekleidung (Sympatex, Goretex, ...) werden scho- nend getrocknet. Jeans 1–4 kg Jeanstextilien werden «schranktrocken» getrocknet. Pflegekennzei- chen beachten, da Jeansstoff einlaufen kann. Babywäsche 1–7 kg Babywäsche wird schonend «schranktrocken»...
-
Seite 27: Zusatzfunktionen
5 Programmübersicht Hygiene 1–3 kg Durch eine ausgedehnte Nachtrockenphase wird die Wäsche hygie- nisch getrocknet. Eventuell vorhandene Keime werden dadurch abgetötet. Nur bei unempfindlichen Textilien wählen. Frottee 1–3 kg Zum Trocknen von dicken Handtüchern und Frotteewäsche. Korbprogramm Zum Trocknen von sauberen Stoff-/Turnschuhen und Kleinartikeln wie Handschuhe, Mützen und Kuscheltiere im Korb*. -
Seite 28: Favoriten
5 Programmübersicht Schonend Zum schonenden Trocknen von Textilien aus Mischgewebe (z. B. Oberhemden, Pullover, T-Shirts). Der Trockengrad wird reduziert. Optimale Wäschemenge: 1–2,5 kg Extraschonend Sehr schonendes Programm mit Temperaturreduktion. Besonders für feine Textilien geeignet. Optimale Wäschemenge: 1–2,5 kg ReversierenPlus Durch zusätzliches Drehen der Trommel gegen die Hauptrichtung, wird das Trockenergebnis gleichmässiger und das Wäscheknäuel- Risiko stark verringert. - Seite 29 5 Programmübersicht Das Definieren, Ändern oder Löschen eines Favoriten ist nur bei offener Gerätetür möglich. Favorit definieren Gerätetür öffnen. Taste antippen. Favorit definieren Taste nochmals antippen. Gewünschtes Automatikprogramm, Zusatz- Normal trocken 1h55 programme und Zusatzfunktionen wählen, z. B.: Taste antippen. Änderungen speichern? NEIN: Favorit speichern:...
- Seite 30 5 Programmübersicht Favorit ändern Gerätetür öffnen. Taste so oft antippen, bis der Normal trocken 1h55 gewünschte Favorit in der Anzeige steht, z. B.: Änderungen durchführen: Neues Automatik- Stark trocken 2h30 programm, Zusatzprogramme und Zusatz- funktionen wählen, z. B.: Taste antippen. Änderungen speichern? NEIN: Änderungen speichern:...
-
Seite 31: Benutzereinstellungen
Benutzereinstellungen Benutzereinstellungen anpassen Benutzereinstellungen können – falls kein Programm abläuft und keine Fehler- meldung angezeigt wird – bei offener oder geschlossener Gerätetür verändert werden. Das Vorgehen ist für alle Einstellungen sinngemäss gleich. Benutzereinstellungen ändern Taste 5 Sekunden gedrückt halten. Benutzereinstellungen FN XXXXX XXXXXX Taste so oft antippen, bis die... - Seite 32 6 Benutzereinstellungen Mögliche Benutzereinstellungen Die nachfolgende Grafik gibt einen Überblick der möglichen Benutzereinstel- lungen. Taste 5 Sekunden gedrückt halten Benutzereinstellungen FN XXXXX XXXXXX Text in Deutsch Texte en français Sprache D/F/I/R/E Testo in italiano Deutsch Text in english … Kindersicherung AUS * 1 sehr geringes Nachtrocknen 2 geringeres Nachtrocknen...
-
Seite 33: Sprache
6 Benutzereinstellungen Sprache Die Sprache in der Anzeige wird nach der ersten Inbetriebnahme unter «Sprachwahl für Anzeige» gewählt und kann jederzeit – wie in diesem Abschnitt beschrieben – geändert werden. Sprache ändern Taste 5 Sekunden gedrückt halten. Benutzereinstellungen FN XXXXX XXXXXX Taste so oft antippen, bis die aktuelle Sprache... -
Seite 34: Trockengrad
6 Benutzereinstellungen Kindersicherung ein-/ausschalten Taste 5 Sekunden gedrückt halten. Benutzereinstellungen FN XXXXX XXXXXX Taste so oft antippen, bis die aktuelle Kindersicherung Einstellung in der Anzeige steht, z. B.: Taste antippen. Kindersicherung – Die Einstellung wird übernommen und muss nicht bestätigt werden. Taste so oft antippen, bis die Anzeige erlischt. -
Seite 35: Helligkeit
6 Benutzereinstellungen Trockengradstufen 1 sehr geringes Nachtrocknen 2 geringeres Nachtrocknen 3 normales Nachtrocken (Werkeinstellung) 4 stärkeres Nachtrocknen 5 sehr starkes Nachtrocknen Helligkeit Mit dieser Funktion kann der Kontrast der Anzeige zwischen der Schrift und dem Hintergrund geändert werden. Helligkeit in der Anzeige ändern Taste 5 Sekunden gedrückt halten. -
Seite 36: Reversierenplus
6 Benutzereinstellungen ReversierenPlus Durch zusätzliches Drehen der Trommel gegen die Hauptrichtung, wird das Trockenergebnis gleichmässiger und das Wäscheknäuel-Risiko stark verrin- gert. Besonders zum Trocknen grosser Wäschestücke z. B. Bettwäsche geeignet. ReversierenPlus ein-/ausschalten Taste 5 Sekunden gedrückt halten. Benutzereinstellungen FN XXXXX XXXXXX Taste so oft antippen, bis die aktuelle ReversierenPlus... -
Seite 37: Standardmodus
6 Benutzereinstellungen Standardmodus Über die Benutzereinstellungen kann eine der Zusatzfunktionen SilentPlus, Sprint oder Eco standardmässig zu jedem Automatikprogramm zugewählt werden. Standardmodus einstellen Taste 5 Sekunden gedrückt Benutzereinstellungen FN XXXXX XXXXXX halten. Taste so oft antippen, bis die Standardmodus keine Zusatzfunktion gewünschte Zusatzfunktion in der Anzeige steht, z. -
Seite 38: Tastenton
6 Benutzereinstellungen Tastenton Der Tastenton kann ein- oder ausgeschaltet werden. Tastenton ein-/ausschalten Taste 5 Sekunden gedrückt halten. Benutzereinstellungen FN XXXXX XXXXXX Taste so oft antippen, bis die aktuelle Tastenton Einstellung in der Anzeige steht, z. B.: Taste antippen. Tastenton – Die Einstellung wird übernommen und muss nicht bestätigt werden. -
Seite 39: Trocknen
Trocknen Gerät vorbereiten Nach jedem Transport oder Umplatzierung muss das Gerät in der betriebsüblichen Position ca. 2 Stunden stehen gelassen werden. Nichtbeachtung kann zu Schäden am Gerät führen. Netzstecker einstecken oder Wandschalter einschalten. Wäsche einfüllen Gerätetür öffnen (im Bereich der Punkte auf den seitlichen Türrand drücken) oder Taste antippen. -
Seite 40: Programm Wählen
7 Trocknen Programm wählen «Tip and go» Durch das Antippen einer einzelnen Taste wird ein Automatikprogramm gewählt. Alle benötigten Einstellungen werden dem Programm automatisch zugeordnet. Zusatzfunktionen können durch Antippen der entsprechenden Taste zu- oder abgewählt werden. Wird während ca. 20 Sekunden keine Taste angetippt, startet das gewählte Programm automatisch. - Seite 41 7 Trocknen Automatikprogramm wählen Gerätetür schliessen. – Die Kontrolllampen der Programmtasten und des Zusatzprogramms blinken. Gewünschte Programmtaste antippen. – Die Kontrolllampe des gewählten Programms leuchtet. – Das gewählte Programm und die voraussichtliche Dauer (Stunden/ Minuten) wird angezeigt. – Die Kontrolllampen der zuschaltbaren Zusatzfunktionen blinken während 20 Sekunden.
- Seite 42 7 Trocknen Zeitliches Trocknen wählen Gerätetür schliessen. – Die Kontrolllampen der Programmtasten und des Zusatzprogramms blinken. Taste antippen. Durch wiederholtes Antippen die gewünschte Dauer von 10, 20, 30, 40, 50, 60, 90 oder 120 Minuten einstellen. – Die eingestellte Dauer steht in der Anzeige. –...
-
Seite 43: Eingabe Korrigieren
7 Trocknen Startaufschub wählen Taste direkt nach der Programmwahl gedrückt halten oder so oft antippen, bis in der Anzeige die gewünschte Startaufschubdauer (max. 24 Stunden) steht. – Die Anzeige wird abgedunkelt. – Nach Ablauf der gewählten Dauer startet das gewählte Programm auto- matisch. -
Seite 44: Programm Unterbrechen
7 Trocknen Programm unterbrechen Ein aktives Programm kann jederzeit unterbrochen werden, um Wäsche nach- zulegen oder vorzeitig zu entnehmen. Nach dem Schliessen der Gerätetür startet die Wärmpumpe erst wieder nach einer Wartezeit von 5 Minuten und die Programmdauer verlängert sich dementsprechend. Gerätetür öffnen. -
Seite 45: Programmwahl Bei Eingeschalteter Kindersicherung
7 Trocknen Programmwahl bei eingeschalteter Kindersicherung Das Ein-/Ausschalten der Kindersicherung wird unter 'Benutzereinstellungen' beschrieben. Gerätetür schliessen. – In der Anzeige steht: Kindersicherung – Die Kontrolllampen der Programm- tasten blinken. Gewünschte Programmtaste gedrückt halten und zusätzlich Taste antippen. – Die Kontrolllampen der Zusatzfunktionen blinken. Die weitere Bedienung kann bis zum Programmstart ohne Berücksich- tigung der Kindersicherung erfolgen. -
Seite 46: Programmende
7 Trocknen Aktive Programmtaste – Kontrolllampe blinkt – gedrückt halten und zusätz- lich Taste antippen. – Programm ist abgebrochen. Programm abbrechen durch Tastenwahl Bei geschlossener Tür folgenden Schritt durchführen: Aktive Programmtaste – Kontrolllampe blinkt – gedrückt halten und zusätz- lich Taste antippen. -
Seite 47: Pflege Und Wartung
Pflege und Wartung Reinigungsintervalle Pos. Geräteteil Reinigungsin- Reinigung tervall Türsieb nach jedem Flusen entfernen Trockenpro- gramm sobald stärkere mit flüssigem Scheuermittel und Ablagerungen Schwamm, mit Wasser abspülen und festgestellt abtropfen lassen; bei hartem Wasser werden mit Putzessig Türmatte nach Bedarf * Flusen entfernen/waschen 40 °C Frontmatte jährlich... -
Seite 48: Störungsmeldung A9, Sieb Und Matten Reinigen
8 Pflege und Wartung Störungsmeldung A9, Sieb und Matten reinigen A9 Sieb und Matten reinigen Ein starker Flusenbelag führt zu einem reduzierten Prozessluftstrom und kann dadurch den Trocknungsprozess beeinträchtigen und die Störungsmeldung «A9 Sieb und Matten reinigen» auslösen. Folgende Geräteteile sind zu kontrollieren und gegebenenfalls zu reinigen: •... -
Seite 49: Türsieb Reinigen
8 Pflege und Wartung Türsieb reinigen nach jedem Trockenprogramm Gerätetür 1 öffnen. Türsiebdeckel 2 öffnen. Flusen entfernen. Türsiebdeckel 2 wieder schliessen. Das Gerät startet nur mit eingesetztem Türsieb. -
Seite 50: Grundreinigung Türsieb Inklusive Matte
8 Pflege und Wartung Grundreinigung Türsieb inklusive Matte Türmatte 4 nicht mit einem Stausauger reinigen. Die Türmatte könnte beschädigt werden. bei Bedarf Gerätetür 1 öffnen. Türsiebdeckel 2 öffnen. Türsieb 3 entnehmen, aufklappen und Filtermatte 4 entfernen. Türsieb 3 gegen das Licht halten, um Ablagerungen zu erkennen. -
Seite 51: Frontmatte Reinigen
8 Pflege und Wartung Frontmatte reinigen Erscheint nach Reinigung der Siebe und der Matte weiterhin die Störungsmeldung «A9 Siebe und Matte reinigen», ist die Frontmatte vor der Wärmepumpe äusserst vorsichtig mit einem Staubsauger abzu- saugen. Die Frontmatte nach Bedarf reinigen Gerätetür 1 öffnen. -
Seite 52: Feuchtigkeitssensor
8 Pflege und Wartung Feuchtigkeitssensor Der Feuchtigkeitssensor 1 tastet die Restfeuchte der Wäsche ab. Durch Verschmutzung können Fehlmessungen entstehen. Der Feuchtigkeitssensor 1 muss gerei- A3 Feuchtigkeitssensor nigt werden, falls in der Anzeige steht: reinigen Gerätetür öffnen. Am Feuchtigkeitssensor 1 Flusen und Fremd- körper entfernen. -
Seite 53: Störungen Selbst Beheben
Störungen selbst beheben In diesem Kapitel sind Störungen aufgelistet, die nach beschriebenem Vorgang auf einfache Weise selbst behoben werden können. Falls eine andere Störung angezeigt wird, oder die Störung nicht behoben werden kann, rufen Sie den Service an. Bevor Sie den Service anrufen, notieren Sie sich bitte die komplette Störungsmeldung. - Seite 54 9 Störungen selbst beheben ... in der Anzeige steht A3 Feuchtigkeitssensor reinigen Mögliche Ursache Behebung Feuchtigkeitssensor reinigen und trocknen. • Der Feuchtigkeitssensor ist verschmutzt oder nass. Störungsmeldung durch Antippen der Taste quittieren. Programm starten. Falls Störung erneut erscheint, komplette Störungsmeldung und FN-Nummer notieren, anschliessend Stromzufuhr unter- brechen.
- Seite 55 9 Störungen selbst beheben ... in der Anzeige steht FXX / EXX siehe Anleitung FN XXXXX XXXXXX Mögliche Ursache Behebung Störungsmeldung durch Antippen der Taste • Verschiedene Situationen können zu einer quittieren. «F-Meldung» führen. Stromzufuhr während ca. 1 Minute unterbre- chen und wieder einschalten.
- Seite 56 9 Störungen selbst beheben ... in der Anzeige steht Türsieb einsetzen Gerätetür schliessen Mögliche Ursache Behebung Türsieb einsetzen und dabei auf die richtige • Das Türsieb fehlt. Positionierung achten. Gerätetür schliessen. • Die Gerätetür ist offen..in der Anzeige steht Frontmatte einsetzen Mögliche Ursache...
- Seite 57 9 Störungen selbst beheben ... die Wäsche nicht genügend trocken ist Mögliche Ursache Behebung • Die Beladung besteht aus Längeres Programm wählen. unterschiedlichen Textilien. Programm wählen. Trockengrad ändern. • Die Stromzufuhr ist unter- Netzstecker einstecken. brochen. Wandschalter einschalten. Sicherung prüfen. Feuchtigkeitssensor reinigen.
- Seite 58 9 Störungen selbst beheben ... die Programmdauer deutlich länger ist, als angezeigt wird Mögliche Ursache Behebung Teile kontrollieren und gegebenenfalls • Folgende Geräteteile reinigen. können verstopft sein: – Türsieb – Türmatte Wäsche stärker schleudern. • Die Wäsche war sehr nass. Die Be- und Entlüftung des Raumes verbes- •...
-
Seite 59: Tipps Rund Ums Trocknen
Tipps rund ums Trocknen 10.1 Pflegesymbole Für das richtige Trocknen beachten Sie bitte die Pflegesymbole auf den Etiketten Ihrer Wäsche. Normal trocknen Schonend trocknen Nicht maschinell trocknen 10.2 Allgemeine Tipps • Beim Waschen vorzugsweise keinen Weichspüler oder andere Textilpflege- mittel verwenden. Die Wäsche erhält durch das maschinelle Trocknen auto- matisch einen weichen, flauschigen Griff. -
Seite 60: 10.3 Energiespartipps
10 Tipps rund ums Trocknen – Entsprechendes Programm durch Antippen der Taste oder wählen. • Bei pflegeleichten Textilien (z. B. Hemden oder Baumwoll-Mischgewebe) Zusatzfunktion Schonend zuwählen und die Wäschetrommel nur wenig füllen. • Maschenwaren (z. B. T-Shirts) neigen zum Einlaufen. Zusatzfunktion Scho- nend zuwählen. -
Seite 61: Ersatzteile
Ersatzteile Bei Bestellungen bitte Modell-Nr. und genaue Bezeichnung angeben. Türsieb Türmatte Frontgitter Frontmatte... -
Seite 62: Technische Daten
Technische Daten Aussenabmessung Höhe: 85 cm Breite: 59,5 cm Tiefe: 61 cm Gewicht: 65 kg Förderleistung Pumpe: 1,2 m Füllmenge: 7 kg Trockenwäsche Umgebungsbedingungen Zulässige Raumtemperaturen während des Betriebes: 5 °C bis 35 °C Elektrischer Anschluss Siehe Typenschild 1... -
Seite 63: 12.1 Produktdatenblatt
12 Technische Daten 12.1 Produktdatenblatt Gemäss EU-Verordnung Nr. 392/2012 Marke V-ZUG AG Die Modellkennung entspricht den ersten 12003 Stellen auf dem Typenschild. Nennkapazität Baumwollwäsche bei vollstän- diger Befüllung Geräteart Kondensations- trockner Energieeffizienzklasse A+++ Energieverbrauch von x kWh/Jahr kWh/ 152.0 Jahr... -
Seite 64: 12.2 Verbrauchswerte
12 Technische Daten Energieverbrauch von x kWh/Jahr auf der Grundlage von 160 Trocknungszyklen für das Standard-Baumwollprogramm bei voll- ständiger Befüllung und Teilbefüllung sowie des Verbrauchs der Betriebsarten mit geringer Leistungsaufnahme. Der tatsächliche Energieverbrauch je Zyklus hängt von der Nutzung des Geräts ab. Standard-Baumwollprogramm, auf welches sich die Information auf dem Etikett und im Datenblatt beziehen. - Seite 65 12 Technische Daten Textilarten Programm Füllmenge Restfeuchte Programmdauer Energie Std./min WetClean – 0h06 0.03 finish Lüften 1–1,5 – 0h10 0.02 Seide 1–1,5 0 bis 2 0h50 0.45 Flausch – 0h06 0.03 Entknittern – 0h20 0.09 Hemden 1–7 Stk. 0 bis 2 0h40 0.25 Outdoor...
-
Seite 66: 12.3 Hinweise Für Prüfinstitute
12 Technische Daten 12.3 Hinweise für Prüfinstitute Die korrekte Ermittlung der Deklarationsdaten ist nach einer Einlaufphase von 5 vollständigen Trockenprogrammen (Automatikprogramm: Normal trocken ) mit Wäsche gegeben. Nach jedem Trockenprogramm das Türsieb nass reinigen. Die Feuchteabtastung des Gerätes ist auf eine durchschnittliche Wasser- härte abgestimmt. -
Seite 67: Stichwortverzeichnis
Stichwortverzeichnis Abkühlen .......... 23 Fabrikationsnummer (FN) ..... 18 Anfragen ........... 71 Favoriten ..........28 Anzeige (Klartextanzeige) ..... 21 Ändern ........30 Anzeigeelemente ......20 Definieren ........29 Aussenabmessung ......62 Löschen ........30 Automatikprogramme ..... 21, 24 Starten ........29 Wählen ........41 Feuchtigkeitssensor reinigen ..52 Flusen ..........48 Frontmatte reinigen ...... - Seite 68 13 Stichwortverzeichnis Kindersicherung ......45 Raumtemperatur ......62 Ein-/Ausschalten ....... 34 Reinigung Knitterschutz ........23 Feuchtigkeitssensor ....52 Reinigungsintervalle ....... 47 Reparatur-Service ......71 Restdaueranzeige ......40 Lüften ..........23 ReversierenPlus ......28 Ein-/Ausschalten ....... 36 Modell-Nr..........2 Schonend ......... 28 Servicevertrag ......... 71 Pflege ..........
- Seite 69 13 Stichwortverzeichnis Tastenton .........38 Wartung ..........47 Tastenton ein-/ausschalten ..38 Was tun wenn... Technische Daten ......62 ... das Gerät nicht startet ..56 Textilarten ... die Programmdauer deutlich Babywäsche ......26 länger ist, als angezeigt wird Daunen dick ......26 ..........58 Daunen dünn ......26 ...
- Seite 70 13 Stichwortverzeichnis Zusatzfunktionen .....22, 42 Zusatzprogramm Zeitliches Trocknen Zeitliches Trocknen ....21 Wählen ........42...
-
Seite 71: Reparatur-Service
Betriebsstörungen. Ersparen Sie sich so die Anforde- rungen eines Servicetechnikers und die daraus entstehenden Kosten. Registrieren Sie Ihr V-ZUG-Gerät noch heute online via vzug.ch oder mit der beigelegten Karte und profitieren Sie so von bester Unterstützung im mögli- chen Störungsfall, auch während der 2-jährigen Werksgarantie des Gerätes. - Seite 72 Wenn in der Anzeige «Programmende» steht, trockene Wäsche entnehmen Türsieb reinigen Gerätetür schliessen Am Ende des Waschtags Türsieb reinigen Gerätetür schliessen V-ZUG AG Industriestrasse 66, 6301 Zug Tel. +41 58 767 67 67, Fax +41 58 767 61 61 info@vzug.com, www.vzug.com Service-Center: Tel. 0800 850 850 J12003.010-6...
