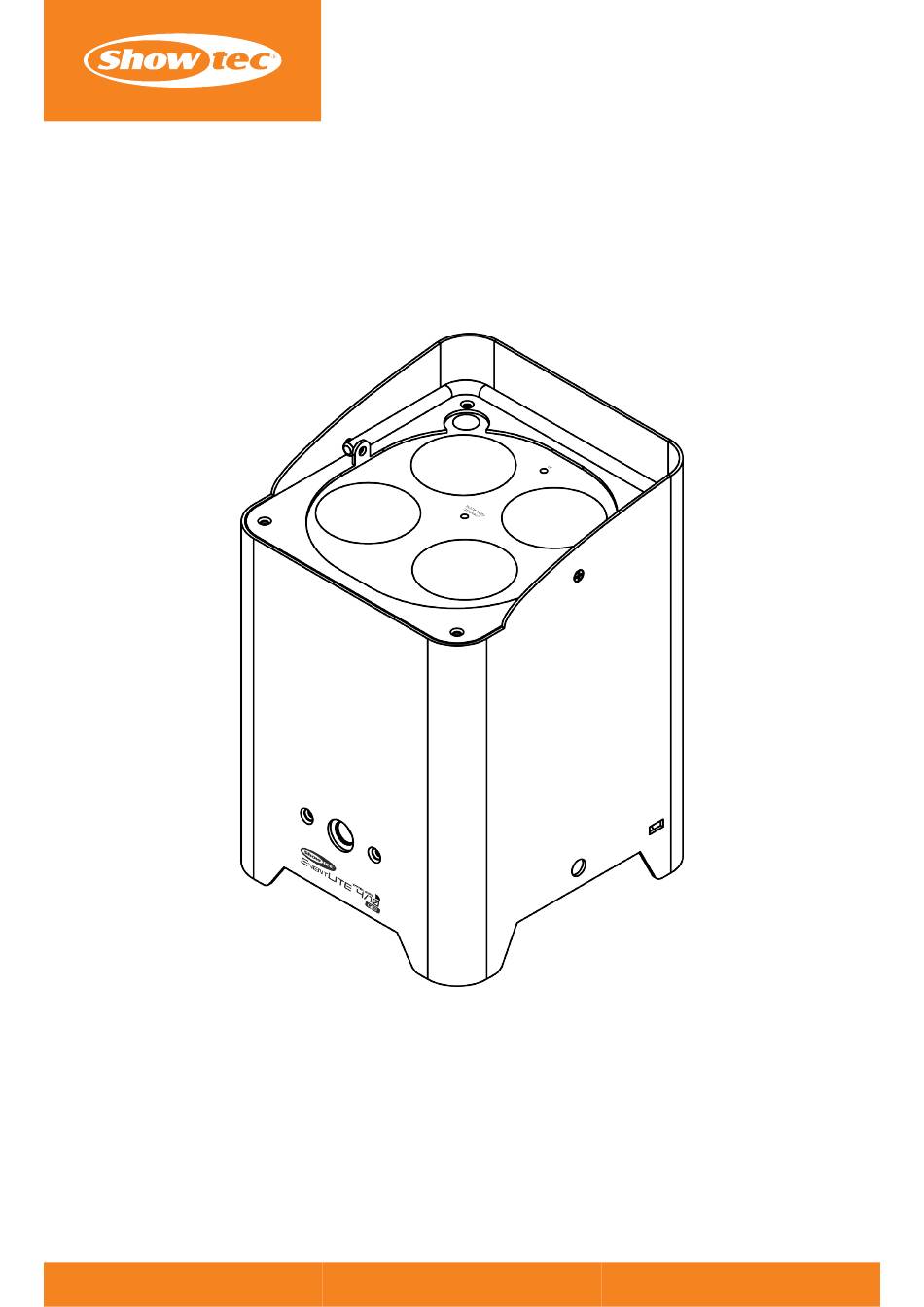

- Seite 1 BEDIENUNGSANLEITUNG DEUTSCH V1.0 EventLITE 4/10 Q6 Produktcode: 44067...
- Seite 2 EventLITE 4/10 Q6 Vorwort Vielen Dank, dass Sie dieses Showtec Produkt gekauft haben. Der Zweck dieser Bedienungsanleitung ist es, Anweisungen für den korrekten und sicheren Gebrauch dieses Produkts zu geben. Bewahren Sie das Benutzerhandbuch zum Nachlesen auf, da es ein wesentlicher Bestandteil des Produkts ist.
-
Seite 3: Inhaltsverzeichnis
EventLITE 4/10 Q6 Inhaltsverzeichnis 1. Einführung ............................ - Seite 4 EventLITE 4/10 Q6 6.7.9. Informationen ........................
-
Seite 5: Einführung
Überprüfen Sie nach dem Auspacken den Inhalt des Kartons. Wenn Teile fehlen oder beschädigt sind, wenden Sie sich an Ihren Highlite International-Händler. Ihre Lieferung enthält: Abbildung 1 • • Showtec EventLITE 4/10 Q6 • • Schuko zu IEC-Stromkabel (1,5 m) • •... -
Seite 6: Symbole Und Signalwörter
EventLITE 4/10 Q6 1.5. Symbole und Signalwörter Sicherheitshinweise und Warnungen sind in der gesamten Bedienungsanleitung durch Sicherheitszeichen gekennzeichnet. Befolgen Sie immer die Anweisungen in dieser Bedienungsanleitung. Weist auf eine unmittelbare Gefahrensituation hin, die, wenn sie nicht vermieden wird, GEFAHR zum Tod oder zu schweren Verletzungen führen kann. -
Seite 7: Sicherheit
EventLITE 4/10 Q6 Sicherheit Wichtig Lesen und befolgen Sie die Anweisungen in dieser Bedienungsanleitung, bevor Sie das Produkt installieren, betreiben oder warten. Der Hersteller übernimmt keine Haftung für Schäden, die durch die Nichtbeachtung dieser Anleitung entstehen. 2.1. Warnungen und Sicherheitshinweise GEFAHR Gefahr für Kinder... -
Seite 8: Anforderungen An Den Nutzer
EventLITE 4/10 Q6 • • Schalten Sie das Gerät nicht in kurzen Abständen ein und aus. Dadurch wird die Lebensdauer des Geräts verkürzt. • • Schütteln Sie das Gerät nicht. Vermeiden Sie rohe Gewalt bei der Installation oder Bedienung des Geräts. - Seite 9 EventLITE 4/10 Q6 Fachkräfte haben eine Ausbildung oder Erfahrung, die es ihnen ermöglicht, Risiken zu erkennen und Gefahren zu vermeiden, die mit der Installation, Wartung und Instandhaltung dieses Produkts verbunden sind. Laien sind alle Personen, die keine unterwiesenen Personen oder Fachkräfte sind. Zu den Laien gehören nicht nur die Nutzer/innen des Produkts, sondern auch alle anderen Personen, die Zugang zu dem Gerät haben oder...
-
Seite 10: Beschreibung Des Geräts
EventLITE 4/10 Q6 Beschreibung des Geräts Der Showtec EventLITE 4/10 Q6 ist ein batteriebetriebener RGBWAUV-Spot mit drahtlosem DMX. Das Gerät kann um 25° geneigt werden, was nützlich ist, um eine Wand zu beleuchten. Er enthält automatisierte Programme, kann im Master/Slave-Modus verkettet werden (kabelgebundenes und kabelloses DMX) und kann manuell über eine optionale IR-Fernbedienung und über (kabelloses) DMX bedient werden. -
Seite 11: Beschreibung Des Produkts
EventLITE 4/10 Q6 3.3. Beschreibung des Produkts Modell: EventLITE 4/10 Q6 Quelle: Art der Lichtquelle LED Menge der Lichtquellen 4 Leistung der Lichtquelle 40 W LED-Farbtyp RGBWAUV Aktualisierungsrate 25 000 Hz Lichtstrom (gesamt) 1 050 lm Optisch: Abstrahlwinkel (kreisförmig) 15° Batterie: Batterie-Typ Lithium-Ion Spannung der Batterie 14,8 V... -
Seite 12: Abmessungen
EventLITE 4/10 Q6 Farbe Schwarz Produkteigenschaften: Kühlung Konvektion Thermische Spezifikationen: Maximale Umgebungstemperatur 40 °C Minimale Umgebungstemperatur: -10 °C Lieferumfang: Enthaltene Kabel IEC-Kabel 3.4. Abmessungen Abbildung 4 3.5. Optionales Zubehör Das folgende optionale Zubehör ist für dieses Produkt erhältlich: • •... -
Seite 13: Installation
EventLITE 4/10 Q6 Installation 4.1. Sicherheitshinweise für die Installation WARNUNG Eine falsche Installation kann zu schweren Verletzungen und Sachschäden führen. Wenn Traversensysteme verwendet werden, darf die Installation nur von unterwiesenen oder fachkundigen Personen durchgeführt werden. Befolgen Sie alle geltenden europäischen, nationalen und lokalen Sicherheitsvorschriften für das Aufrüsten und für Traversen. -
Seite 14: Montageoptionen
EventLITE 4/10 Q6 4.4. Montageoptionen Das Gerät kann auf einer ebenen Fläche aufgestellt oder in beliebiger Ausrichtung an einer Traverse oder einer anderen Aufrüstungsstruktur befestigt werden. Vergewissern Sie sich, dass alle Lasten innerhalb der vorgegebenen Grenzen der tragenden Struktur liegen. -
Seite 15: Aufladen Der Batterie
Für dieses Produkt ist ein Ladekoffer erhältlich (siehe 3.5. Optionales Zubehör auf Seite 11). Er kann bis zu 6 Geräte aufnehmen EventLITE 4/10 Q6. 4.5.1. Status der Batterie-LED-Anzeige Das Gerät verfügt über eine Batterie-LED-Anzeige (04), die den Ladezustand der Batterie anzeigt:... -
Seite 16: Einrichtung
Einrichtung 5.1. Eigenständige Einrichtung Wenn der EventLITE 4/10 Q6 nicht an eine Steuerung oder an andere Geräte angeschlossen ist, funktioniert er als eigenständiges Gerät. Er kann manuell über das Bedienfeld oder mit einer IR-Fernbedienung bedient werden. Weitere Informationen finden Sie unter Steuerungsmodi (siehe 6.2. -
Seite 17: Master/Slave-Einrichtung
Abbildung 7 5.2.3. Master/Slave-Einrichtung Der EventLITE 4/10 Q6 unterstützt den Master/Slave-Steuerungsmodus. Um mehrere Geräte in einer Master/ Slave-Konfiguration zu verbinden, befolgen Sie die folgenden Schritte: 01) Verbinden Sie den DMX OUT-Anschluss des ersten Geräts mit dem DMX IN-Anschluss des zweiten Geräts mit einem 3-polig DMX-Kabel. -
Seite 18: Dmx-Adressierung
Bei einer Einrichtung mit mehreren Geräten müssen Sie sicherstellen, dass Sie die DMX-Startadresse jedes Geräts richtig einstellen. Der EventLITE 4/10 Q6 hat 3 Persönlichkeiten: 11 Kanäle, 8 Kanäle und 6 Kanäle. Wenn Sie mehrere Geräte an eine Datenverbindung anschließen und sie z. B. im 11-Kanal-Modus verwenden möchten, gehen Sie wie folgt vor:... -
Seite 19: Drahtlose Verbindung
5.3. Drahtlose Verbindung Der EventLITE 4/10 Q6 hat einen eingebauten drahtlosen Transceiver. Sie können das Gerät mit anderen EventLITE 4/10 Q6 Geräten in einem Master/Slave-Setup oder mit einem LED-Controller mit einem drahtlosen Sender im DMX-Steuermodus koppeln. Wenn der LED-Controller nicht mit einem drahtlosen Sender ausgestattet ist, können Sie den LED-Controller an einen drahtlosen DMX-Transceiver anschließen. -
Seite 20: Einrichtung Mit Einem Controller
EventLITE 4/10 Q6 5.3.2. Einrichtung mit einem Controller Um mehrere Geräte mit einem LED-Controller mit drahtlosem DMX zu koppeln, folgen Sie den nachstehenden Schritten: 01) Legen Sie alle Geräte im Setup als Slave-Geräte fest (siehe 6.7.6. Slave auf Seite 26). -
Seite 21: Betrieb
Innen- und Außenbereich installiert werden. Dieses Gerät ist nicht für Haushalte und für die allgemeine Beleuchtung geeignet. Jede andere Verwendung, die nicht unter der bestimmungsgemäßen Verwendung aufgeführt ist, wird als nicht bestimmungsgemäße und falsche Verwendung angesehen. 6.2. Steuerungsmodi Der EventLITE 4/10 Q6 kann wie folgt gesteuert werden: • • manuell (siehe 6.7. Hauptmenü-Optionen auf Seite 23) •... -
Seite 22: Ein-/Ausschalten
6.5. Inbetriebnahme Beim Start zeigt das Display einen Splash-Screen mit dem Showtec Logo, gefolgt von dem Startbildschirm: Der Startbildschirm liefert Informationen über den gewählten DMX-Kanalmodus, die DMX-Startadresse des Geräts, den Ladezustand der Batterie und die Temperatur der LEDs. Während des Ladevorgangs zeigt das Display das Batterieladesymbol an. -
Seite 23: Menü-Übersicht
EventLITE 4/10 Q6 6.6. Menü-Übersicht Stufe 1 Stufe 2 Stufe 3 Adresse 000-512 Channel DMX (siehe 6.7.1. DMX auf Seite 23) Koppeln Signal Deaktivieren WDMX freischalten 000-255 Grün 000-255 Blau 000-255 Manuell (siehe 6.7.2. Manuell auf Seite 24) Weiß 000-255... -
Seite 24: Hauptmenü-Optionen
EventLITE 4/10 Q6 Stufe 1 Stufe 2 Stufe 3 Programm Sperre Auf Werkseinstellungen zurücksetzen Nein Firmware-Version Temperatur Informationen (siehe 6.7.9. Informationen auf Seite 27) Luftfeuchtigkeit bei Betrieb Runmode 6.7. Hauptmenü-Optionen Das Hauptmenü bietet die folgenden 9 Optionen: Einstellungen... -
Seite 25: Signal
EventLITE 4/10 Q6 6.7.1.1. Signal In diesem Untermenü können Sie Geräte in einer drahtlosen Master/Slave-Einrichtung koppeln und die Kopplung aufheben. Um mehrere Geräte in einer drahtlosen Master/Slave-Konfiguration zu koppeln: 01) Öffnen Sie dieses Untermenü auf dem Master-Gerät. Auf dem Display erscheint Koppeln. -
Seite 26: Frequenz
EventLITE 4/10 Q6 02) Drücken Sie die EINGABE-Taste, um das Untermenü zu öffnen. 03) Drücken Sie die AUF/AB-Tasten, um die Intensität der LEDs einzustellen. Der Einstellbereich ist 0-255, von niedriger bis hoher Intensität. 04) Wiederholen Sie die Schritte 1-3, um die Werte für die restlichen LEDs anzupassen und eine beliebige Farbe zu erzeugen. -
Seite 27: Slave
EventLITE 4/10 Q6 6.7.6. Slave In diesem Menü können Sie das Gerät als Slave-Gerät in einer Master/Slave-Konfiguration einstellen. Drücken Sie die AUF/AB-Tasten, um Ja (um das Gerät als Slave-Gerät einzustellen) oder Nein (um zum vorherigen Bildschirm zurückzukehren) zu wählen. Hinweis: Stellen Sie bei einer Master/Slave-Einrichtung sicher, dass nur ein Gerät auf Nein (Master-Gerät) und die übrigen... -
Seite 28: Dmx-Ausfall
EventLITE 4/10 Q6 6.7.8.1. DMX-Ausfall In diesem Untermenü können Sie das Verhalten des Geräts im Falle eines DMX-Ausfalls einstellen. Drücken Sie die AUF/AB-Tasten, um eine der 4 Optionen auszuwählen: • • Aus: Das Gerät schaltet die Ausgabe ab • •... -
Seite 29: Fernsteuerung
EventLITE 4/10 Q6 6.8. Fernsteuerung Das Gerät kann mit einer IR-Fernbedienung bedient werden. Die Fernbedienung ist nicht im Lieferumfang enthalten (siehe 3.5. Optionales Zubehör auf Seite 11). GEFAHR Verschlucken Sie die Batterie nicht, Verätzungsgefahr. Die Fernbedienung enthält eine Knopfzellenbatterie. Wenn die Knopfzellenbatterie verschluckt wird, kann sie innerhalb von nur 2 Stunden schwere innere Verbrennungen verursachen, die zum Tod führen können. -
Seite 30: Funktionen Der Tasten Auf Der Fernbedienung
EventLITE 4/10 Q6 6.8.2. Funktionen der Tasten auf der Fernbedienung Taste Beschreibung Funktion Einstellung der Geschwindigkeit Geschwindigkeit der integrierten Programme Legt das Gerät als Master Master/Slave oder Slave fest Verblassen Farbfluss Stellt die DMX-Startadresse Adresse ein und wählt den DMX-... -
Seite 31: Dmx-Kanäle
EventLITE 4/10 Q6 6.9. DMX-Kanäle 6 K 8 K 11 K Funktion Wert Einstellung Dimmen 000-255 Von niedriger bis hoher Intensität (0-100 %) 000-010 Keine Funktion Stroboskop 011-255 Von niedriger bis hoher Frequenz 000-255 Von niedriger bis hoher Intensität (0-100 %) Grün... -
Seite 32: Fehlersuche
EventLITE 4/10 Q6 Fehlersuche Diese Anleitung zur Fehlerbehebung enthält Lösungen für Probleme, die von einem Laien umgesetzt werden können. Das Gerät enthält keine vom Benutzer zu wartenden Teile. Unerlaubte Änderungen am Gerät führen zum Erlöschen der Garantie. Solche Änderungen können zu Verletzungen und Sachschäden führen. -
Seite 33: Wartung
EventLITE 4/10 Q6 Wartung 8.1. Vorbeugende Wartung Achtung Überprüfen Sie das Gerät vor jedem Gebrauch visuell auf eventuelle Mängel. Stellen Sie sicher, dass: • • Alle Schrauben, die für die Installation des Geräts oder von Geräteteilen verwendet werden, sind fest angezogen und nicht korrodiert. -
Seite 34: Abbau, Transport Und Lagerung
EventLITE 4/10 Q6 Abbau, Transport und Lagerung 9.1. Anleitung zum Abbau WARNUNG Ein unsachgemäßer Abbau kann zu schweren Verletzungen und Sachschäden führen. • • Beachten Sie beim Abbau und bei der Demontage des Geräts immer die nationalen und standortspezifischen Vorschriften. -
Seite 35: Zulassung
EventLITE 4/10 Q6 Zulassung Hiermit erklärt Highlite International, dass das Gerät EventLITE 4/10 Q6, Produktcode 44067, mit der Richtlinie 2014/53/EU (RED - Radio Equipment Directive) konform ist. Den vollständigen Text der EU-Konformitätserklärung finden Sie auf der jeweiligen Produktseite auf der Website von Highlite International (www.highlite.com). - Seite 36 Showtec ist eine Marke von Highlite International B.V.
