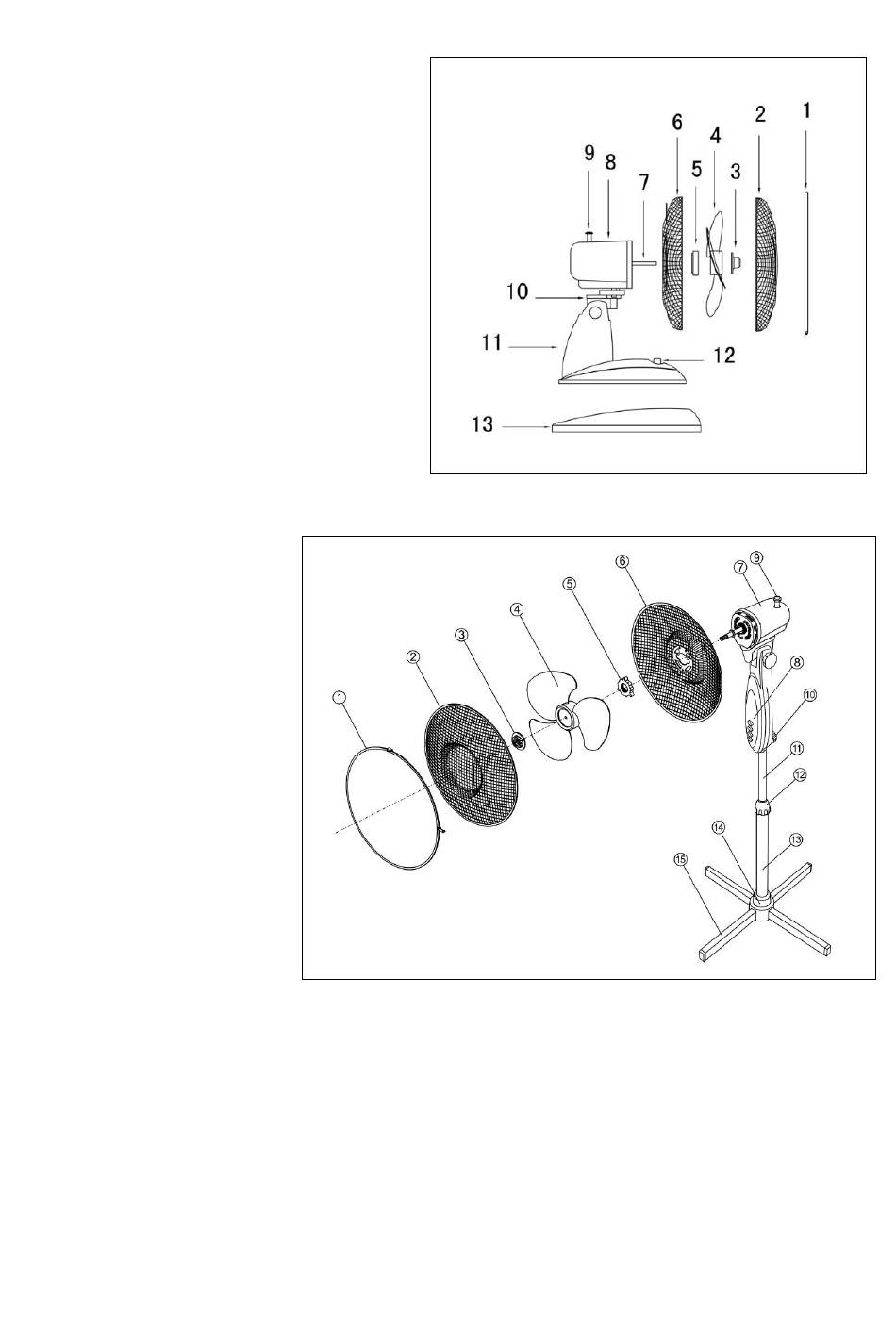

VT12 BLANC & VT16 BLANC
1. Klemring roosters
2. Voorrooster
3. Ventilatorbevestiging
4. Ventilatorbladen
5. Roosterbevestiging
6. Achterrooster
7. Motoras
8. Motorhuis
9. Zwenkknop
10. Aanpassing
11. Steun
12. Knoppen
13. Voet
VS16 BLANC
1. Klemring roosters
2. Voorrooster
3. Ventilatorbevestiging
4. Ventilatorbladen
5. Rooster bevestiging
6. Achterrooster
7. Motorhuis
8. Knoppen
9. Zwenkknop
10. Fixatiebout
11. Instelbaar
standaarddeel
12. Klemkoppeling
13. Onderste standaard
14. Afdekkap
15. Voet
Samenstelling
Alle modellen
1. Schroef de roosterbevestiging tegen de klok in los van de voorzijde van het
motorhuis
2. Plaats het achterrooster tegen de voorzijde van het motorhuis (VT 9 & 16:
handgreep naar boven!), zodanig dat de pinnetjes van het motorhuis in de
passende gaatjes van het rooster vallen.
