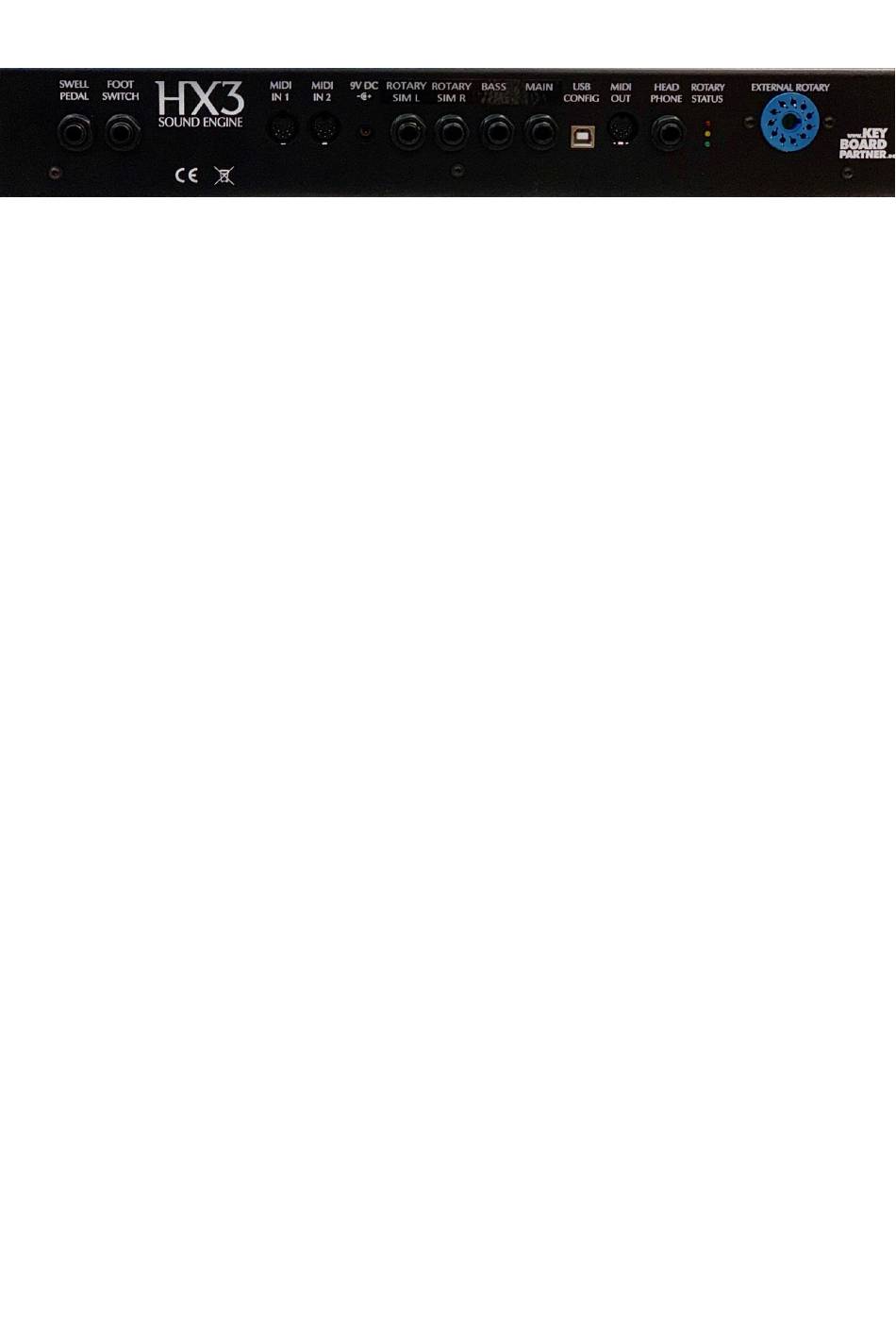

Anschlüsse
SWELL PEDAL (Stereo-Klinke) – Eingang für Fußschweller kompatibel mit Yamaha FC7 oder
kompatibler Typen (Stecker-Spitze = Potentiometer-Ende, Ring = Schleifer-Anschluss),
Widerstandswert 10 bis 50 kOhm.
FOOT SWITCH (Stereo-Klinke) – Einzelner oder doppelter Fußschalter-Anschluss für Rotary-
Steuerung. SLOW/FAST liegt auf Stecker-Spitze, RUN/STOP auf dem Ring. Es müssen Schalter
verwendet werden, keine Taster. Bei Anschluss eines einfachen Fußschalters über eine MONO-
Klinke bedient dieser nur die Funktion SLOW/FAST."Ring" wird durch den Mono-Stecker gebrückt
für Stellung RUN. Der Schalter beeinfluss sowohl die interne Simulation wie auch ein extern
angeschlossenes Leslie®.
MIDI IN1 – Eingang für MIDI-Signale von beliebigen MIDI-fähigen Keyboards.
MIDI IN2 – Der Eingang ist gleichberechtigt zum MIDI IN1 und kann zum Anschluss eines zweiten
Manuals oder eines Basspedals mit MIDI-Ausgang dienen.
9V DC IN – Anschluss für eine stabilisierte Gleichspannung 9 – 12 Volt mit mindestens 500 mA
Leistung. Maße des Steckers 2,1mm Stift und 5,5mm Außendurchmesser. Der Pluspol liegt am
inneren Anschluss.
ROTARY SIM L – Audio-Ausgang linker Kanal (interne Rotary-Simulation, sofern eingeschaltet).
ROTARY SIM R – Audio-Ausgang rechter Kanal (interne Rotary-Simulation, sofern eingeschaltet).
BASS – separater Ausgang des Basspedal-Signals.
MAIN – Orgelsignal, wie es an das externe Leslie geliefert wird, ohne die interne Verstärker- und
Rotary-Simulation.
USB – USB-B-Anschluss für MIDI over USB, zum Aufspielen neuer Firmware und für Parameter-
Einstellungen über Windows-PC in Verbindung mit unserem HX3.5-Configurator. USB und MIDI
IN 2 dürfen nicht gleichzeitig benutzt werden.
MIDI OUT – MIDI Ausgang, sendet MIDI-Daten des HX3 Drawbar Expanders.
HEADPHONE – Stereo-Kopfhörerausgang, normalerweise interne Rotary-Simulation.
ROTARY STATUS – 3 LEDs zeigen den Status eines externen Leslie®-Lautsprechers. Grün =
eingeschaltet, rot = langsam, gelb = schnell.
EXTERNAL ROTARY – 11-pin Leslie®-Anschluss für neuere Lautsprecherkabinette der Fa.
Hammond Suzuki. Der Betrieb von 9-poligen Leslies mit passivem Adapter ist wegen anderer
Polung der Schaltspannungen nicht möglich. Wir empfehlen, für Leslies® mit 6- und 9poligen
Anschlüssen einen Leslie-Preamp zu benutzen.
