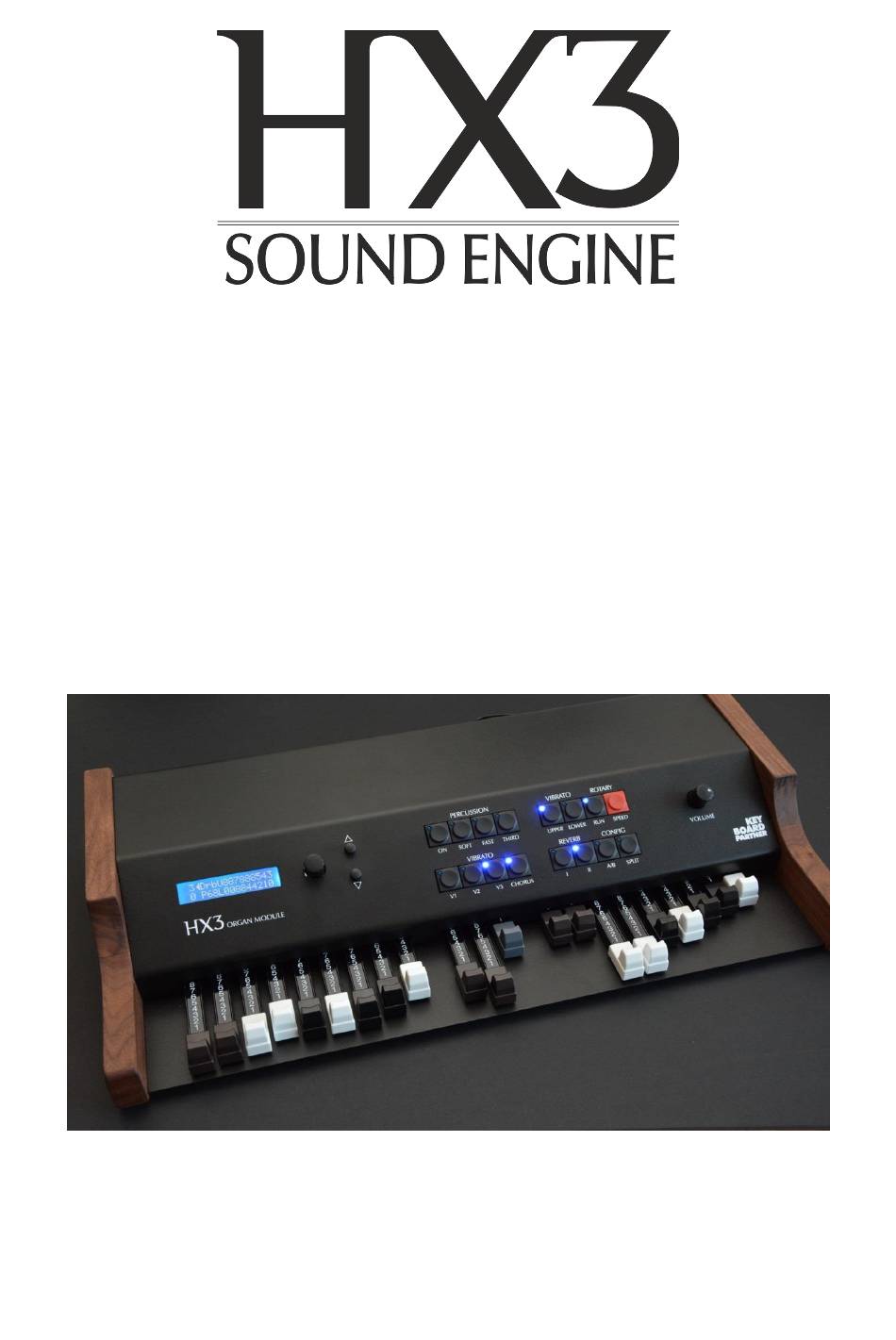

Seite 1 Bedienungsanleitung HX3.5 Drawbar Expander Standardlizenz und Erweiterte Lizenz (ab Firmware-Version 5.802, Juli 2023) keyboardpartner.com...
Seite 2: Eg-Konformitätserklärung
Carsten Meyer Ithweg 37, D-30851 Langenhagen info@keyboardpartner.de erklärt hiermit, dass das folgendes Produkt: HX3 Drawbar Expander den Bestimmungen den oben gekennzeichneten Richtlinien – einschließlich deren zum Zeitpunkt der Erklärung geltenden Änderungen – entspricht. Folgende harmonisierte Normen wurden angewandt: EMV-Richtlinie 2014/30/EU Niederspannungsrichtlinie 2014/35 EU, RoHS-Richtlinie 2011/65/EU: keine harmonisierten Normen für das Instrument recherchierbar...
Seite 3: Inhaltsverzeichnis
HX3 Drawbar Expander ........................4 Features ............................4 Anschlüsse ............................5 Bedienelemente ..........................6 Schweller/Lautstärke......................... 7 HX3 Apps und Tools ........................8 HX3 Manager ..........................8 TouchOSC für HX3 ........................8 Menü-Panel ............................9 Einstellungen speichern ......................9 Menü-Übersicht .......................... 10 Startmenü...
Seite 4: Hx3 Drawbar Expander
Der HX3 Drawbar Expander ist ein Tonewheel-Emulator mit allen Features einer klassischen elektromagnetischen Orgel. Er ist über MIDI steuerbar mit wählbaren CC Sets für diverse Keyboards. Die CC Sets sind editierbar. HX3 bietet unbegrenzte Polyphonie und 100 Presets, 3 x 15 Zugriegel-Presets und CaM Rotor-Simulation mit Rotary-Speaker, Scanner-Vibrato und Amp 122.
Seite 5: Anschlüsse
USB USB-B-Anschluss für MIDI over USB und Firmware-Updates. USB und MIDI IN 1 dürfen nicht gleichzeitig benutzt werden. MIDI OUT MIDI Ausgang, sendet MIDI-Daten des HX3 Drawbar Expanders. HEADPHONE Stereo-Kopfhörerausgang, normalerweise interne Rotary-Simulation. ROTARY STATUS 3 LEDs zeigen den Status eines externen Leslie®-Lautsprechers. Grün = eingeschaltet, rot = langsam, gelb = schnell.
Seite 6: Bedienelemente
Bedienelemente Der HX3 Drawbar Expander weist die typischen Bedienelemente einer klassischen Tonewheel- Orgel auf: Zwei Sätze Zugriegel (Drawbars) zur Klangformung, drei Basspedal-Zugriegel, Taster für Effekte. Der Drehknopf VOLUME stellt die Gesamtlautstärke aller 4 Audio-Ausgänge ein. Der linke Zugriegelsatz wirkt wie beim Original auf das Obermanual, der linke auf das Untermanual.
Seite 7: Schweller/Lautstärke
 CONFIG A/B schaltet in der Werkskonfiguration den Equalizer ein und aus.  SPLIT schaltet die MIDI Keyboard Split-Funktion ein und aus (siehe Abschnitt Keyboard/MIDI). Die Taster können im Editor des HX3 Managers mittels Switch Remap auf Wunsch mit anderen Funktionen belegt werden.
Seite 8: Hx3 Apps Und Tools
HX3 Apps und Tools Im folgenden Kapitel wird beschrieben, wie Sie das HX3-Gerät vollständig über das Menü-Panel steuern können. Es gibt aber noch andere, komfortablere Optionen: Nutzen Sie das Panel im HX3 Manager zur Bedienung mittels PC oder Notebook. Nutzen Sie TouchOSC zur Bedienung mittels Tablet oder Smartphone.
Seite 9: Menü-Panel
Mit C rechts im Display markierte Parameter sind Teil eines einzelnen Common Presets. Ein D markiert Defaultwerte, die für alle Presets gelten. Die Zuordnung kann im Editor des HX3 Managers mit Parameter 1498 oder auf der Presets-Seite des Panels geändert werden.
Seite 10: Menü-Übersicht
Das Menü ist ab Firmware-Version 5.637 kürzer und damit übersichtlicher als in früheren Versionen. Selten benutzte Parameter erscheinen nicht mehr im Menü, sind aber weiterhin mit TouchOSC, mit dem Panel oder mit dem Editor des HX3 Managers einstellbar. Bitte nutzen Sie diesen Weg für die vielfältigen Einstellungen im EG-Modus.
Seite 11: Startmenü
Common Presets umfassen die Zugriegel-Einstellungen und optional Tab-Schalter-Einstellungen (Perkussion, Vibrato etc.), Rotary Run/Fast/Slow, TubeAmpGain und weitere Einstellungen. Im Editor oder Panel des HX3 Managers können Sie festlegen, welche Parameter in Presets gespeichert werden. Preset 0 bestimmt die Einstellungen beim Einschalten des Gerätes.
Seite 12: Upper Voice
Einstellungen der Zugriegel an. Im H100- und EnvelopeGen-Modus werden zusätzlich zu den Standard-Zugriegeln drei Mixtur-Zugriegel aktiv. Voice 0 übernimmt die Live-Einstellung der Zugriegel, sofern vorhanden (nicht bei HX3 MIDI Expander). Weitere 15 Einstellungen können gespeichert werden, um die Kompatibilität zu Orgeln mit Preset-Tasten zu wahren.
Seite 13: Lower Voice
Tastung) gilt auch für das Untermanual. Im H100- und EnvelopeGen-Modus werden zusätzlich zu den Standard-Zugriegeln drei Mixtur-Zugriegel aktiv. Voice 0 übernimmt die Live-Einstellung der Zugriegel, sofern vorhanden (nicht bei HX3 MIDI Expander). Weitere 15 Einstellungen können gespeichert werden, um die Kompatibilität zu Orgeln mit Preset-Tasten zu wahren.
Seite 14: Pedal Voice
Klangeffekte zu erzielen.  PedalGM Prg 2: Auswahl des zweiten GM-Instruments (Overlay)  PedalGM Lvl 2: Pegeleinstellung der zweiten GM-Voice  PedalGM Hrm 2: Harmonische Transponierung der zweiten GM-Voice  PedalGM Detn2: Verstimmung/Schwebung der zweiten GM-Voice HX3 Drawbar Expander...
Seite 15: Audio Setup
AO28 Tone Pot: Einstellung des Tone-Reglers am Preamp.  AO28 Gain Cap: Gesamtverstärkung des AO28-Preamps.  AO28 MinSwell: Minimale Lautstärke des Schwellers in Fersenposition.  AO28 Tube Age: Alter der Vorverstärker-Röhren. Je älter, desto deutlicher wird die Triodenverzerrung vernehmbar. HX3 Drawbar Expander...
Seite 16: Reverb Levels
Rotary Bypass: Abschalten der Rotary-Simulation. Rotary Model: HX3 enthält vordefinierte Rotary-Modelle, die editierbar sind. Mit der Standardlizenz sind können Sie aus 6 Modellen wählen, mit der Erweiterten Lizenz aus 16. o 122 Std SmR (Modell 122 Standard, kleiner Raum) o 122 Std LgR (Modell 122 Standard, großer Raum) o 122 Old SmR (Modell 122 alt, kleiner Raum) o 122 Old LgR (Modell 122 alt, großer Raum)
Seite 17: Percussion Setup
Modus EnvelopeGen eingestellt ist. Dann erscheint lediglich (EG ADSR) als Hinweis darauf, dass hier ein Percussion-Effekt durch die Gestaltung der ADSR-Hüllkurve erzielt werden kann.  PercNormLvl: Lautstärke in Stellung NORMAL.  PerSoftLvl: Lautstärke in Stellung SOFT.  PercLongTm: Abklingzeit in Stellung LONG.  PercShortTm: Abklingzeit in Stellung SHORT. HX3 Drawbar Expander...
Seite 18: Vibrato Setup
Ensemble und Celeste sowie von Celeste und Fading. Diese Effekte können zum Beispiel als zusätzlicher Vibrato-Kanal für die H100-Emulation dienen.  Sync PHR/Rotr: Die Schnell-/Langsam-Umschaltung des Phasing erfolgt zusammen mit der Rotorumschaltung. So kann ein Fußschalter für beide Funktionen dienen. HX3 Drawbar Expander...
Seite 19: Organ Setup
Einstellungen H-Perc 16‘ … H-Perc Mix 3 im Untermenü Voice Upper, sobald Perc ON gewählt ist. Hier können Sie die Perkussion individuell auf jede vorhandene Fußlagen legen. Die Perkussion erklingt immer ohne Vibrato und ohne Phasing Rotor. Dieser Modus ist mit allen Generator-Modellen kombinierbar. HX3 Drawbar Expander...
Seite 20 OFF, wird der Orgelklang mit dem unteren Tastenkontakt ausgelöst. MIDI NOTE ON hingegen wird immer mit Velocity und damit nach Schließen des unteren Kontakts gesendet.  NoDB1@Perc: Beim Original wird die 1´-Fußlage bei Perkussion abgeschaltet, wenn PERC auf ON steht. Dieses Verhalten lässt sich hier abschalten. HX3 Drawbar Expander...
Seite 21: Keyboard/Midi
USB InThru: USB MIDI IN wird als THRU auf MIDI OUT geroutet  MIDI CC Set: Setzt das von HX3 akzeptierte MIDI CC Set auf o NI B4 d3c: Native Instrument B 4, Döpfer d3c controller (default), NI B4D o Hammond XK...
Seite 22 Lower +1 to Upper: Halten Sie beim Einschalten von Split Manual drei Tasten auf dem Obermanual gedrückt, um den Splitpunkt auf die oberste der drei Tasten zu legen. Die Töne unter dem Splitpunkt werden um +1 Oktave transponiert (nützlich für 8‘ Begleitakkorde mit der linken Hand auf einmanualigen Keyboards). HX3 Drawbar Expander...
Seite 23: Midi-Steuerung
Anschluss kann bei Bedarf im Gerät als Ausgang gejumpert werden (siehe HX3.5 Installationsanleitung). Der HX3 kann über MIDI fernbedient werden. Alle Details zu den CC Sets finden Sie in HX3 MIDI Implementierung. Einige Einstellungen sind nur über das Menüsystem oder mit dem HX3 Manager möglich.
Seite 24: Dsp-Updates
Betracht, wenn Sie auf die werksseitig installierten GM-Sounds verzichten und andere Hallprogramme verwenden möchten. Bitte beachten Sie: Die USB-B-Buchse auf unserem alten HX3 Extension Board mk4 hat keine direkte Verbindung zum DSP-Chip und ist daher nicht für DSP-Updates nutzbar.
Seite 25 3: Room B Wenn Sie auf die GM-Sounds verzichten und stattdessen lieber weitere Hallprogramme nutzen wollen, versetzen Sie das HX3.5-Gerät in den DFU-Modus und installieren Sie die Datei „dsp_fw_nogm.dfu“. Führen Sie danach im Updater die Ini-Datei „reverb_noGM“ aus dem scripts- Verzeichnis aus.
Seite 26: Wie Macht Man
Zugriegel und Schalter. Wählen Sie ein anderes Preset als 0, bleiben die Live-Einstellungen gespeichert. Kehren Sie zu Preset 0 zurück, werden die Live-Einstellungen wiederhergestellt. Zusätzlich umfasst das HX3 Preset 0 andere Parameter, die nicht „live“ durch Zugriegel oder andere Bedienelemente eingestellt werden können. Außerdem gibt das mit der Nummer 0 gespeicherte Preset die Einstellungen nach dem Einschalten vor.
Seite 27: Serien- Und Lizenznummern
Seriennummer des Gerätes an (diese wird beim Start im Display angezeigt oder kann mit dem HX3 Manager ausgelesen werden). Dokumentation, Anleitungen, Download-Repository: updates.keyboardpartner.de Schließen Sie sich der HX3 Community an auf http://forum.keyboardpartner.de oder HX3 Organ Users (unabhängige Facebook User Group) KEYBOARDPARTNER UG Entwicklung elektronischer Musikinstrumente Carsten Meyer, Ithweg 37, D-30851 Langenhagen Web: keyboardpartner.de EMail:...
