2.2.

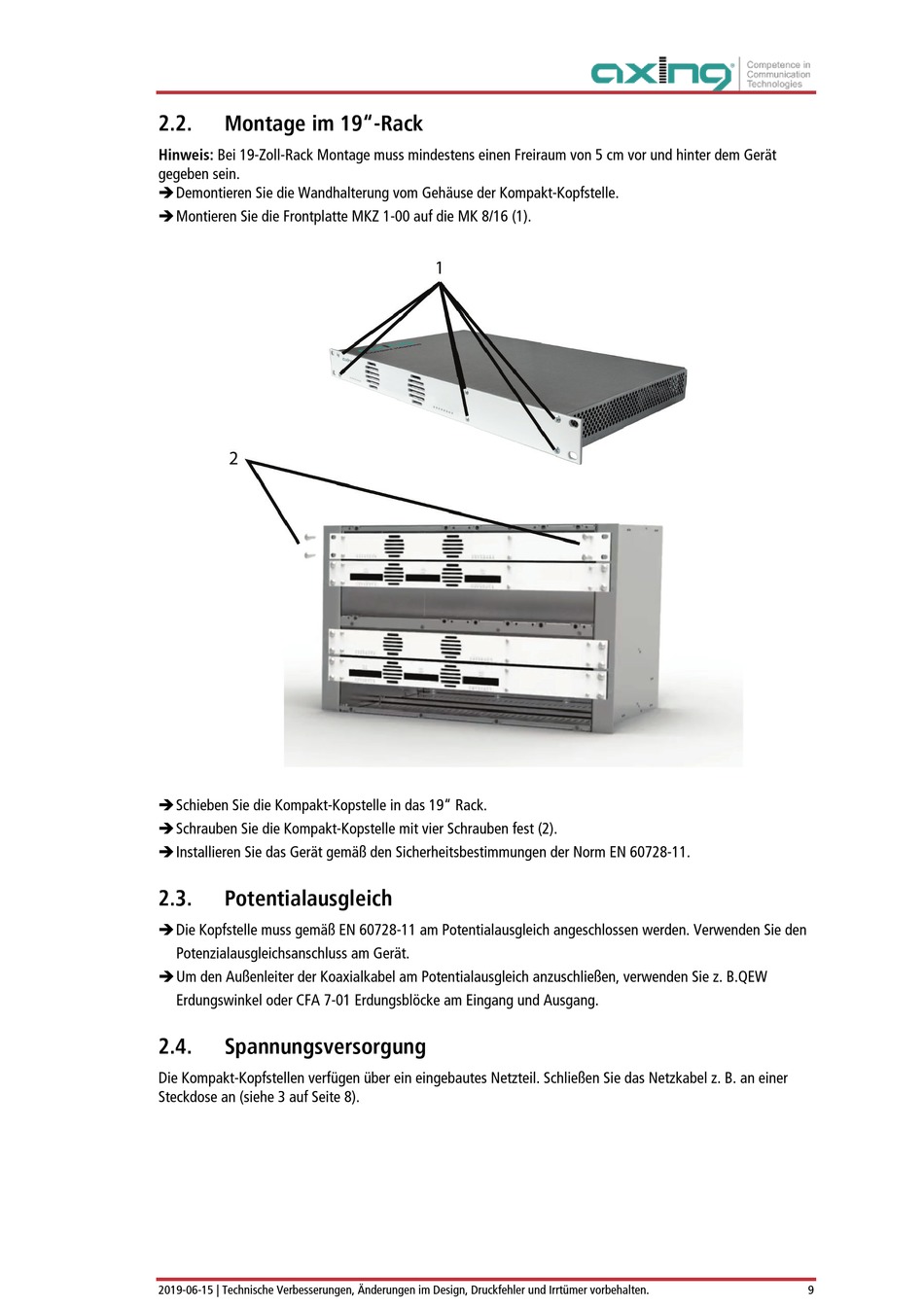

Montage im 19"-Rack

Hinweis: Bei 19-Zoll-Rack Montage muss mindestens einen Freiraum von 5 cm vor und hinter dem Gerät
gegeben sein.
 Demontieren Sie die Wandhalterung vom Gehäuse der Kompakt-Kopfstelle.
 Montieren Sie die Frontplatte MKZ 1-00 auf die MK 8/16 (1).
 Schieben Sie die Kompakt-Kopstelle in das 19" Rack.
 Schrauben Sie die Kompakt-Kopstelle mit vier Schrauben fest (2).
 Installieren Sie das Gerät gemäß den Sicherheitsbestimmungen der Norm EN 60728-11.
2.3.

Potentialausgleich

 Die Kopfstelle muss gemäß EN 60728-11 am Potentialausgleich angeschlossen werden. Verwenden Sie den
Potenzialausgleichsanschluss am Gerät.
 Um den Außenleiter der Koaxialkabel am Potentialausgleich anzuschließen, verwenden Sie z. B.QEW
Erdungswinkel oder CFA 7-01 Erdungsblöcke am Eingang und Ausgang.
2.4.

Spannungsversorgung

Die Kompakt-Kopfstellen verfügen über ein eingebautes Netzteil. Schließen Sie das Netzkabel z. B. an einer
Steckdose an (siehe 3 auf Seite 8).
2019-06-15 | Technische Verbesserungen, Änderungen im Design, Druckfehler und Irrtümer vorbehalten. 9
