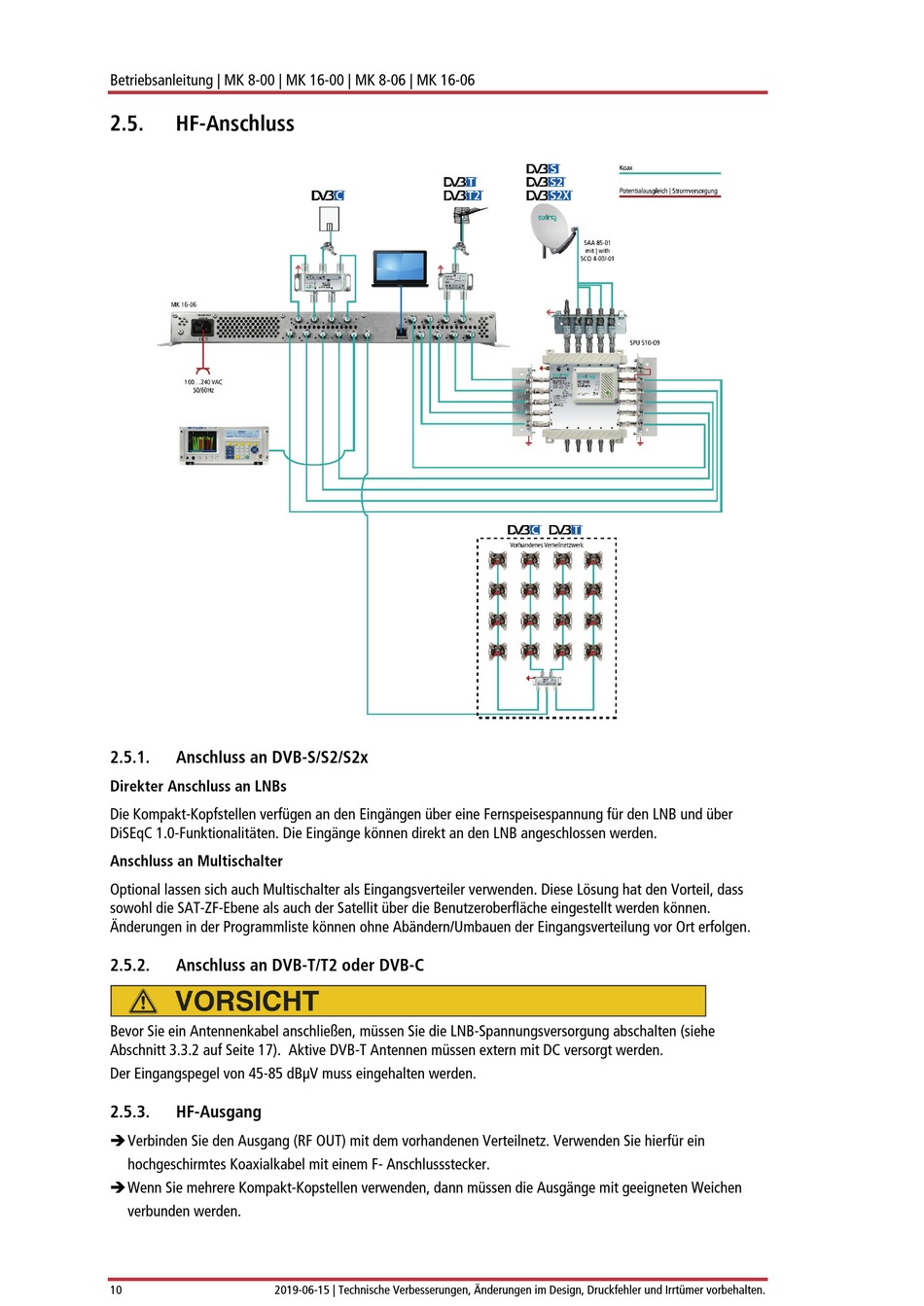

HF-Anschluss

2.5.1.

Anschluss an DVB-S/S2/S2x

Direkter Anschluss an LNBs
Die Kompakt-Kopfstellen verfügen an den Eingängen über eine Fernspeisespannung für den LNB und über
DiSEqC 1.0-Funktionalitäten. Die Eingänge können direkt an den LNB angeschlossen werden.
Anschluss an Multischalter
Optional lassen sich auch Multischalter als Eingangsverteiler verwenden. Diese Lösung hat den Vorteil, dass
sowohl die SAT-ZF-Ebene als auch der Satellit über die Benutzeroberfläche eingestellt werden können.
Änderungen in der Programmliste können ohne Abändern/Umbauen der Eingangsverteilung vor Ort erfolgen.
2.5.2.

Anschluss an DVB-T/T2 oder DVB-C

Bevor Sie ein Antennenkabel anschließen, müssen Sie die LNB-Spannungsversorgung abschalten (siehe
Abschnitt 3.3.2 auf Seite 17). Aktive DVB-T Antennen müssen extern mit DC versorgt werden.
Der Eingangspegel von 45-85 dBµV muss eingehalten werden.
2.5.3.

HF-Ausgang

 Verbinden Sie den Ausgang (RF OUT) mit dem vorhandenen Verteilnetz. Verwenden Sie hierfür ein
hochgeschirmtes Koaxialkabel mit einem F- Anschlussstecker.
 Wenn Sie mehrere Kompakt-Kopstellen verwenden, dann müssen die Ausgänge mit geeigneten Weichen
verbunden werden.
