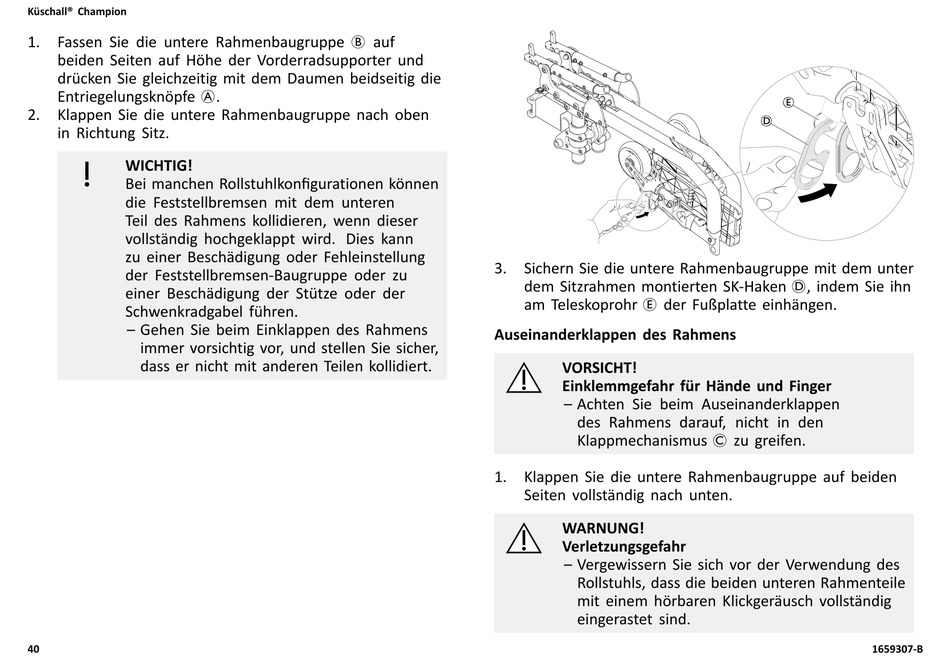

Küschall Champion Gebrauchsanweisung Seite 40

Küschall® Champion
1. Fassen Sie die untere Rahmenbaugruppe B auf
beiden Seiten auf Höhe der Vorderradsupporter und
drücken Sie gleichzeitig mit dem Daumen beidseitig die
Entriegelungsknöpfe A.
2. Klappen Sie die untere Rahmenbaugruppe nach oben
in Richtung Sitz.
WICHTIG!
Bei manchen Rollstuhlkonfigurationen können
die Feststellbremsen mit dem unteren
Teil des Rahmens kollidieren, wenn dieser
vollständig hochgeklappt wird. Dies kann
zu einer Beschädigung oder Fehleinstellung
der Feststellbremsen-Baugruppe oder zu
einer Beschädigung der Stütze oder der
Schwenkradgabel führen.
– Gehen Sie beim Einklappen des Rahmens
immer vorsichtig vor, und stellen Sie sicher,
dass er nicht mit anderen Teilen kollidiert.
40
3. Sichern Sie die untere Rahmenbaugruppe mit dem unter
dem Sitzrahmen montierten SK-Haken D, indem Sie ihn
am Teleskoprohr E der Fußplatte einhängen.
Auseinanderklappen des Rahmens
VORSICHT!
Einklemmgefahr für Hände und Finger
– Achten Sie beim Auseinanderklappen
des Rahmens darauf, nicht in den
Klappmechanismus C zu greifen.
1. Klappen Sie die untere Rahmenbaugruppe auf beiden
Seiten vollständig nach unten.
WARNUNG!
Verletzungsgefahr
– Vergewissern Sie sich vor der Verwendung des
Rollstuhls, dass die beiden unteren Rahmenteile
mit einem hörbaren Klickgeräusch vollständig
eingerastet sind.
