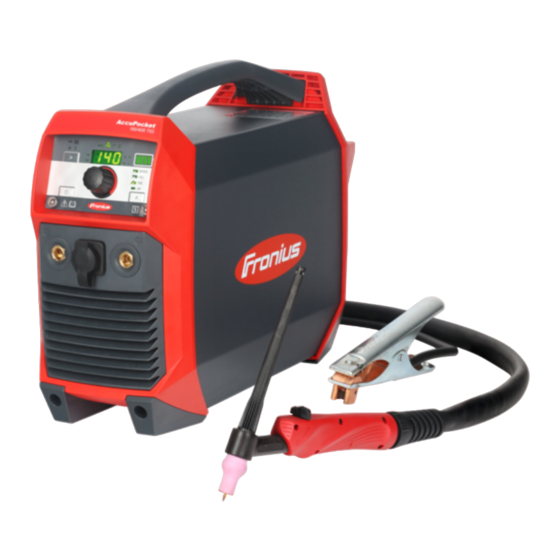

- Seite 1 Perfect Welding / Perfect Charging / / Solar Energy Bedienungsanleitung AccuPocket 150/400 ActiveCharger 1000 Stabelektroden-Stromquelle 42,0426,0176,DE 032-20012020 Fronius prints on elemental chlorine free paper (ECF) sourced from certified sustainable forests (FSC).
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Sicherheitsvorschriften Allgemein ..............................Erklärung Sicherheitshinweise......................Umgebungsbedingungen........................Verpflichtungen des Betreibers......................Verpflichtungen des Personals ......................EMV Geräte-Klassifizierungen......................Entsorgung............................Datensicherheit ............................. Urheberrecht ............................Stromquelle..............................Allgemeines ............................Bestimmungsgemäße Verwendung...................... Selbst- und Personenschutz ......................... Angaben zu Geräuschemissions-Werten ..................... Gefahr durch schädliche Gase und Dämpfe..................Gefahr durch Funkenflug ........................ - Seite 4 Tiefentlade-Schutz ..........................Automatische Abschaltung ........................Temperaturüberwachung........................Überlade-Schutz ........................... Vor der Inbetriebnahme ..........................Sicherheit .............................. Bestimmungsgemäße Verwendung...................... Aufstellbestimmungen........................... Stromanschluss ............................ Vor Erst-Inbetriebnahme........................Bedienelemente und Anschlüsse....................... Sicherheit .............................. Anschlüsse und mechanische Komponenten ..................Bedienpanel ............................Stabelektroden-Schweißen........................Vorbereitung ............................Stabelektroden-Schweißen........................Funktion SoftStart / HotStart ......................... Dynamik ..............................
- Seite 5 Sicherheit .............................. Anschlüsse und Komponenten ......................Bedienpanel ............................Inbetriebnahme ............................Sicherheit .............................. Inbetriebnahme ............................. Betriebsarten............................Optionen ..............................Wandhalterung montieren........................Störungsbehebung............................. Sicherheit .............................. Angezeigte Störungen .......................... Keine Funktion ............................Technische Daten ............................Umgebungsbedingungen........................Technische Daten 230V........................Normen 230V............................Technische Daten 120V........................Normen 120V............................
-
Seite 7: Sicherheitsvorschriften
Sicherheitsvorschriften... -
Seite 9: Allgemein
Allgemein Erklärung Sicher- GEFAHR! heitshinweise Bezeichnet eine unmittelbar drohende Gefahr. ► Wenn sie nicht gemieden wird, sind Tod oder schwerste Verletzungen die Folge. WARNUNG! Bezeichnet eine möglicherweise gefährliche Situation. ► Wenn sie nicht gemieden wird, können Tod und schwerste Verletzungen die Folge sein. -
Seite 10: Verpflichtungen Des Personals
Verpflichtungen Alle Personen, die mit Arbeiten am Gerät beauftragt sind, verpflichten sich, vor Arbeitsbe- des Personals ginn die grundlegenden Vorschriften über Arbeitssicherheit und Unfallverhütung zu befol- diese Bedienungsanleitung, insbesondere das Kapitel „Sicherheitsvorschriften“ zu le- sen und durch ihre Unterschrift zu bestätigen, dass sie diese verstanden haben und befolgen werden. -
Seite 11: Stromquelle
Stromquelle Allgemeines Das Gerät ist nach dem Stand der Technik und den anerkannten sicherheitstechnischen Regeln gefertigt. Dennoch drohen bei Fehlbedienung oder Missbrauch Gefahr für Leib und Leben des Bedieners oder Dritte, das Gerät und andere Sachwerte des Betreibers, die effiziente Arbeit mit dem Gerät. Alle Personen, die mit der Inbetriebnahme, Bedienung, Wartung und Instandhaltung des Gerätes zu tun haben, müssen entsprechend qualifiziert sein,... -
Seite 12: Selbst- Und Personenschutz
Selbst- und Per- Beim Umgang mit dem Gerät setzen Sie sich zahlreichen Gefahren aus, wie beispielswei- sonenschutz se.: Funkenflug, umherfliegende heiße Metallteile augen- und hautschädigende Lichtbogen-Strahlung schädliche elektromagnetische Felder, die für Träger von Herzschrittmachern Le- bensgefahr bedeuten elektrische Gefährdung durch Netz- und Schweißstrom erhöhte Lärmbelastung schädlichen Schweißrauch und Gase Beim Umgang mit dem Gerät geeignete Schutzkleidung verwenden. -
Seite 13: Gefahr Durch Funkenflug
Entstehenden Rauch sowie schädliche Gase nicht einatmen durch geeignete Mittel aus dem Arbeitsbereich absaugen. Für ausreichend Frischluft-Zufuhr sorgen - Durchlüftungsrate von mindestens 20 m³ / Stunde Bei nicht ausreichender Belüftung Atemschutz-Maske mit Luftzufuhr verwenden. Wird nicht geschweißt, das Ventil der Schutzgas-Flasche oder Hauptgasversorgung schließen. -
Seite 14: Gefahren Durch Den Akku
Bei einem defektem Akku kann Flüssigkeit aus dem Gerät austreten. Vermeiden sie den Kontakt mit der Flüssigkeit Übergeben sie das Gerät einem Fronius Service Partner zur Reparatur Reinigen und Überprüfen sie Teile die mit der Flüssigkeit in Kontakt gekommen sind Der Betrieb oder die Lagerung in explosionsgefährdeten Bereichen ist verboten. -
Seite 15: Vagabundierende Schweißströme
Elektrolyt-Austritt), ist das Gerät entsprechend der nationalen Gesetze und Richtli- nien bei der nächstliegenden Recycling-Sammelstelle zu entsorgen. Bei Unklarheiten oder Fragen zur Entsorgung ist der zuständige Fronius Service Partner zu kontaktieren. Die Stromquelle nur mit dem „Ladegerät C 53“ laden. Bei Verwendung eines anderen La- degerätes besteht Brandgefahr. -
Seite 16: Emf-Maßnahmen
Die Störfestigkeit von Einrichtungen in der Umgebung des Gerätes gemäß nationalen und internationalen Bestimmungen prüfen und bewerten. Beispiele für störanfällige Einrichtun- gen welche durch das Gerät beeinflusst werden könnten: Sicherheitseinrichtungen Netz-, Signal- und Daten-Übertragungsleitungen EDV- und Telekommunikations-Einrichtungen Einrichtungen zum Messen und Kalibrieren Unterstützende Maßnahmen zur Vermeidung von EMV-Problemen: Netzversorgung Treten elektromagnetische Störungen trotz vorschriftsgemäßem Netzanschluss... -
Seite 17: Gefahr Durch Austretendes Schutzgas
Niemals eine Schutzgas-Flasche mit einer Elektrode berühren. Explosionsgefahr - niemals an einer druckbeaufschlagten Schutzgas-Flasche schweißen. Stets nur für die jeweilige Anwendung geeignete Schutzgas-Flaschen und dazu passen- des, geeignetes Zubehör (Regler, Schläuche und Fittings, ...) verwenden. Schutzgas-Fla- schen und Zubehör nur in gutem Zustand verwenden. Wird ein Ventil einer Schutzgas-Flasche geöffnet, das Gesicht vom Auslass wegdrehen. -
Seite 18: Sicherheitsmaßnahmen Im Normalbetrieb
Sicherheitsmaß- Das Gerät nur betreiben, wenn alle Sicherheitseinrichtungen voll funktionstüchtig sind. nahmen im Nor- Sind die Sicherheitseinrichtungen nicht voll funktionstüchtig, besteht Gefahr für malbetrieb Leib und Leben des Bedieners oder Dritte, das Gerät und andere Sachwerte des Betreibers die effiziente Arbeit mit dem Gerät. Nicht voll funktionstüchtige Sicherheitseinrichtungen vor dem Einschalten des Gerätes in- standsetzen. - Seite 19 Fronius International GmbH erklärt, dass das Gerät der Richtlinie 2014/53/EU entspricht. Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internet-Ad- resse verfügbar: http://www.fronius.com Mit dem CSA-Prüfzeichen gekennzeichnete Geräte erfüllen die Anforderungen der rele- vanten Normen für Kanada und USA.
-
Seite 20: Ladegerät
Ladegerät Allgemeines Das Gerät ist nach dem Stand der Technik und den anerkannten sicherheitstechnischen Regeln gefertigt. Dennoch drohen bei Fehlbedienung oder Missbrauch Gefahr für Leib und Leben des Bedieners oder Dritte, das Gerät und andere Sachwerte des Betreibers, die effiziente Arbeit mit dem Gerät. Alle Personen, die mit der Inbetriebnahme, Bedienung, Wartung und Instandhaltung des Gerätes zu tun haben, müssen entsprechend qualifiziert sein,... -
Seite 21: Gefahren Durch Netz- Und Ladestrom
Das kann einige Gerätetypen betreffen in Form von: Anschluss-Beschränkungen Anforderungen hinsichtlich maximal zulässiger Netzimpedanz Anforderungen hinsichtlich minimal erforderlicher Kurzschluss-Leistung jeweils an der Schnittstelle zum öffentlichen Netz siehe Technische Daten In diesem Fall muss sich der Betreiber oder Anwender des Gerätes versichern, ob das Ge- rät angeschlossen werden darf, gegebenenfalls durch Rücksprache mit dem Energiever- sorgungs-Unternehmen. -
Seite 22: Emv-Maßnahmen
Nicht voll funktionstüchtige Sicherheitseinrichtungen und Bauteile in nicht einwandfreiem Zustand vor dem Einschalten des Gerätes von einem autorisierten Fachbetrieb instandset- zen lassen. Schutzeinrichtungen nicht umgehen oder außer Betrieb setzen. Nach dem Einbau ist ein frei zugänglicher Netzstecker erforderlich. EMV-Maßnahmen In besonderen Fällen können trotz Einhaltung der genormten Emissions-Grenzwerte Be- einflussungen für das vorgesehene Anwendungsgebiet auftreten (z. -
Seite 23: Kennzeichnungen Am Gerät
Für die sicherheitstechnische Überprüfung die entsprechenden nationalen und internatio- nalen Normen und Richtlinien befolgen. Nähere Informationen für die sicherheitstechnische Überprüfung erhalten Sie bei Ihrer Servicestelle. Diese stellt Ihnen auf Wunsch die erforderlichen Unterlagen zur Verfügung. Kennzeichnun- Geräte mit CE-Kennzeichnung erfüllen die grundlegenden Anforderungen der Nieder- gen am Gerät spannungs- und Elektromagnetischen Verträglichkeits-Richtlinie. -
Seite 25: Stromquelle
Stromquelle... -
Seite 27: Allgemeines
Allgemeines Gerätekonzept Die Stromquelle zeichnet sich durch folgen- de Eigenschaften aus: Betrieb ohne Stromnetz kleine Abmessungen robustes Kunststoffgehäuse hohe Zuverlässigkeit auch unter harten Einsatzbedingungen Tragegurt für einfachen Transport auch auf Baustellen geschützt angebrachte Bedienelemen- Anschlussbuchsen mit Bajonettver- schluss Beim Schweißen passt ein elektronischer Regler die Charakteristik der Stromquelle an die zu verschweißende Elektrode an. -
Seite 28: Einsatzgebiete
Einsatzgebiete Stabelektroden-Schweißen WIG-Schweißen mit Gasschieber-Brenner... -
Seite 29: Umgang Mit Akkugeräten
WARNUNG! Gefahr von Verletzungen oder Sachschäden durch unsachgemäße Tätigkeiten. Stromquelle nicht öffnen. Die Stromquelle darf nur von einem Fronius Servicetechniker geöffnet werden. Für einen Akkutausch die Stromquelle einem Fronius Service Partner übergeben. Lagerung und Bei Lagerung und Transport der Stromquelle die Umgebungsbedingungen im Abschnitt... - Seite 30 Die nachfolgenden Punkte sind vom Benutzer unbedingt zu beachten, um eine maximale Lebensdauer des Akkus zu gewährleisten: Akku nach jeder Entladung wieder aufladen Mit dem Aufladen nicht warten, bis der Akku vollständig entladen ist. Die Stromquelle vor extremen Einflüssen schützen Optimale Umgebungsbedingungen für Betrieb und Lagerung: Temperatur: +15 °C bis +25 °C (+59 °F bis +77 °F) Luftfeuchtigkeit: 50 %...
-
Seite 31: Gerätefunktionen Zum Schutz Des Akkus
Gerätefunktionen zum Schutz des Akkus Allgemeines Die Gerätefunktionen zum Schutz des Akkus dienen dazu: die Lebensdauer des Akkus zu erhöhen den Akku vor Langzeitschäden zu schützen die Betriebssicherheit der Stromquelle zu erhöhen Tiefentlade- Die Stromquelle verfügt über einen Tiefentlade-Schutz der den Benutzer bei zu geringem Schutz Ladestand des Akkus warnt und die Stromquelle abschaltet. -
Seite 32: Temperaturüberwachung
Temperaturüber- Die Temperaturüberwachung verhindert eine Ladung oder Entladung des Akkus, wenn die wachung Temperatur des Akkus außerhalb des zulässigen Bereiches liegt. Untertemperatur: Wenn der zulässige Temperaturbereich des Akkus unterschritten wird, ist grundsätzlich kein Schweiß- oder Ladebetrieb möglich. Ist der Akku geladen, besteht jedoch die Möglichkeit den Akku soweit aufzuwärmen, bis der Schweißbetrieb möglich ist. -
Seite 33: Vor Der Inbetriebnahme
Das Gerät kann gemäß Schutzart IP23 im Freien aufgestellt und betrieben werden. Unmit- telbare Nässeeinwirkung (z.B. durch Regen) vermeiden. Stromanschluss Das Gerät ist nur über das Ladegerät Fronius ActiveCharger 1000 für den Betrieb an ei- Betriebsarten auf Seite 68). nem Stromnetz geeignet (= Hybridbetrieb, siehe auch... -
Seite 34: Vor Erst-Inbetriebnahme
HINWEIS! Bei Betrieb mit anderen Ladegeräten erlöschen sämtliche Garantieansprüche. Vor Erst-Inbe- triebnahme Nach dem Verbinden blinkt an der Stromquelle die Anzeige Akkukapazität am aktuellen Ladezustand - der Akku wird geladen Ist der Akku vollständig geladen: Leuchtet die Anzeige COMPLETED am Ladegerät Leuchten an der Stromquelle alle Segmente der Anzeige Akkukapazität Kann die Stromquelle in Betrieb genommen werden... -
Seite 35: Bedienelemente Und Anschlüsse
Bedienelemente und Anschlüsse Sicherheit WARNUNG! Gefahr durch Fehlbedienung und fehlerhaft durchgeführte Arbeiten. Schwerwiegende Personen- und Sachschäden können die Folge sein. ► Alle in diesem Dokument beschriebenen Arbeiten und Funktionen dürfen nur von ge- schultem Fachpersonal ausgeführt werden. ► Dieses Dokument lesen und verstehen. ►... - Seite 36 Verwendung der Stromanschlüsse in Abhängigkeit vom Schweißverfahren: Stabelektroden-Schweißen (je nach Elektrodentype) (+)-Strombuchse für Elektrodenhalter- oder Massekabel (-)-Strombuchse für Elektrodenhalter- oder Massekabel WIG Schweißen (+)-Strombuchse für Massekabel (-)-Strombuchse für Schweißbrenner...
-
Seite 37: Bedienpanel
Bedienpanel (11) (10) Anzeige Einstellwert zeigt an, welcher Einstellwert ausgewählt ist: Dynamik Schweißstrom Funktion SoftStart / HotStart WIG-Pulsen (nur bei TIG Gerätevariante aktiv) Anzeige Einheit zeigt an, welche Einheit der Wert besitzt, der aktuell mit dem Einstellrad (8) ver- ändert wird: Prozent Spannung (Volt) Frequenz (Hertz) -
Seite 38: Statusanzeigen
Taste Ein/Aus zum Ein- und Ausschalten der Stromquelle die Taste muss min. 2 Sekunden gedrückt werden, um anzusprechen (Schutz vor unbeabsichtigter Betätigung) Einstellrad Anzeige TAC leuchtet, wenn die Heftfunktion aktiviert ist (nur bei TIG Gerätevariante im WIG-Schweißverfahren möglich) (10) Taste Einstellwert zur Auswahl des gewünschten Einstellwertes (1) (11) Statusanzeigen... -
Seite 39: Stabelektroden-Schweißen
Stabelektroden-Schweißen Vorbereitung Taste Ein/Aus min. 2 Sekunden drücken um die Stromquelle auszuschalten die Anzeigen erlöschen Stromstecker des Massekabels je nach Elektrodentype an der (+) oder (-)-Strombuch- se einstecken und durch Drehen nach rechts verriegeln Mit dem anderen Ende des Massekabels Verbindung zum Werkstück herstellen Stromstecker des Elektrodenhalters je nach Elektrodentype an der (+) oder (-)-Strom- buchse einstecken und durch Drehen nach rechts verriegeln Stabelektrode in den Elektrodenhalter einlegen... -
Seite 40: Beispiele
Einstellrad drehen bis der gewünschte Wert erreicht ist Stromquelle ist schweißbereit HINWEIS! Der maximale HotStart Strom ist auf 180 A begrenzt. Beispiele: (eingestellter Schweißstrom = 100 A) 100 % Startstrom = 100 A Funktion deaktiviert 80 % Startstrom = 80 A SoftStart 135 % Startstrom = 135 A... - Seite 41 HINWEIS! Der maximale Dynamik Strom ist auf 180 A begrenzt. Beispiele: Dynamik = 0 Dynamik deaktiviert weicher und spritzerarmer Lichtbogen Dynamik = 20 Dynamik mit 40 A Stromerhöhung härterer und stabilerer Lichtbogen eingestellter Schweißstrom = 100 A / Dynamik = 60 Dynamik theoretisch mit 120 A Stromerhöhung tatsächliche Stromerhöhung nur 80 A da Maximalstrom-Grenze erreicht!
-
Seite 42: Wig-Schweißen
WIG-Schweißen Allgemeines HINWEIS! Bei angewähltem Verfahren WIG-Schweißen, keine reine Wolfram-Elektrode (Kenn- farbe: Grün) verwenden. Gasflasche an- WARNUNG! schließen Gefahr durch umfallende Gasflaschen. Schwerwiegende Personen- und Sachschäden können die Folge sein. ► Gasflaschen auf ebenem und festem Untergrund standsicher aufstellen. Gasflaschen gegen Umfallen sichern. -
Seite 43: Gasdruck Einstellen
Gasdruck einstel- Gas-Absperrventil des Schweißbren- ners öffnen – Schutzgas strömt Am Druckregler die gewünschte Gas- menge einstellen Gas-Absperrventil des Schweißbren- ners schließen Schweißbrenner mit Gas-Absperrventil WIG-Schweißen Mit der Taste Schweißverfahren WIG-Schweißen auswählen die Anzeige WIG-Schweißen leuchtet auf Taste Einstellwert drücken bis Anzeige Schweißstrom leuchtet Schweißstrom mit dem Einstellrad einstellen Gasdüse an der Zündstelle aufsetzen, sodass zwischen Wolframelektrode und Werk-... -
Seite 44: Parameter Für Das Wig-Schweißen
TIG Comfort Stop Für nähere Informationen bezüglich Aktivierung und Einstellung der Funktion TIG Comfort Stop siehe Parameter für das WIG-Schweißen auf Seite 47. Funktionsweise und Anwendung des TIG Comfort Stop: Schweißen Während des Schweißens, Schweißbrenner anheben Lichtbogen wird deutlich verlängert Schweißbrenner absenken Lichtbogen wird deutlich verkürzt Funktion TIG Comfort Stop wird ausgelöst... - Seite 45 Gasvorströmung Gasnachströmung DownSlope: Die DownSlope-Zeit t beträgt 0,5 Sekunden und kann nicht verstellt werden. down Gasnachströmung: Die Gasnachströmung ist manuell durchzuführen.
-
Seite 46: Das Setup-Menü
Das Setup-Menü In das Setup- Mit der Taste Schweißverfahren jenes Verfahren auswählen für das die Setup- Menü einsteigen Parameter verändert werden sollen: Stabelektroden-Schweißen Stabelektroden-Schweißen mit CEL-Elektrode WIG-Schweißen Taste Einstellwert und Taste Schweißverfahren gleichzeitig drücken nach dem Loslassen der Tasten wird das Kürzel des ersten Parameters im Set- –... -
Seite 47: Parameter Für Das Wig-Schweißen
Abriss-Spannung (U cut off) 25 - 80 Volt Dient zur Festlegung bei welcher Lichtbogenlänge der Schweißvorgang zu Ende ist. Die Schweißspannung nimmt mit der Länge des Lichtbogens zu. Bei Erreichen der hier eingestellten Spannung wird der Lichtbogen abgeschaltet. Werkseinstellung: 45 Volt Software-Version Die vollständige Versionsnummer der aktuellen Software ist auf mehrere Displayanzeigen aufgeteilt und durch Drehen des Einstellrades abrufbar. -
Seite 48: Software-Version
Software-Version Die vollständige Versionsnummer der aktuellen Software ist auf mehrere Displayanzeigen aufgeteilt und durch Drehen des Einstellrades abrufbar. Automatische Abschaltung (time Shut down) 300 - 9000 Sekunden / OFF Wenn die Stromquelle für die eingestellte Dauer nicht verwendet oder bedient wird, schal- tet sich die Stromquelle selbsttätig ab. -
Seite 49: Sicherheitseinrichtung Vrd (Optional)
Sicherheitseinrichtung VRD (optional) Allgemeines VRD ist eine zusätzliche Sicherheitseinrichtung und verhindert soweit wie möglich Aus- gangsspannungen, die eine Gefährdung von Personen darstellen können. VRD = Voltage Reduction Device = Einrichtung zur Spannungsreduzierung. Funktion Der Schweißkreis-Widerstand ist größer als der minimale Körperwiderstand (größer oder gleich 200 Ohm): VRD ist aktiv Leerlauf-Spannung ist auf 14 V be-... -
Seite 50: Pflege, Wartung Und Entsorgung
WARNUNG! Gefahr von Verletzungen oder Sachschäden durch unsachgemäße Tätigkeiten. Stromquelle nicht öffnen. Die Stromquelle darf nur von einem Fronius Servicetechniker geöffnet werden. Für einen Akkutausch das Gerät einem Fronius Service Partner übergeben. Allgemeines Das Gerät benötigt unter normalen Betriebsbedingungen nur ein Minimum an Pflege und Wartung. -
Seite 51: Alle 2 Monate
alle 2 Monate Falls vorhanden, Luftfilter reinigen: Entsorgung Die Entsorgung nur gemäß den geltenden nationalen und regionalen Bestimmungen durchführen. -
Seite 52: Störungsbehebung
► sicherstellen, dass die Stromquelle bis zum Abschluss aller Arbeiten vom Netz ge- trennt bleibt WARNUNG! Gefahr von Verletzungen oder Sachschäden durch unsachgemäße Tätigkeiten. Stromquelle nicht öffnen. Die Stromquelle darf nur von einem Fronius Servicetechniker geöffnet werden. Für einen Akkutausch das Gerät einem Fronius Service Partner übergeben. Angezeigte Stö- Übertemperatur rungen Im Display wird “hot“... -
Seite 53: Servicemeldungen
Tiefentlade-Schutz Im Display wird “Lo“ angezeigt, die Anzeige Akkukapazität blinkt Ursache: Akku entladen, Tiefentlade-Schutz wurde ausgelöst Behebung: Akku umgehend aufladen Ab 25% Akkukapazität ist wieder ein Betrieb möglich VORSICHT! Zerstörung des Akku durch Tiefentladung möglich! Akku nicht in diesem Zustand lagern Servicemeldun- Wird im Display E und eine 2-stellige Fehlernummer (z.B. -
Seite 54: Keine Funktion
Ursache: Es wurde eine falsche Firmware (Software) geladen Behebung: Servicedienst verständigen E19 / E22 Ursache: Fehler am Akku Behebung: Servicedienst verständigen Ursache: An den Strombuchsen wurde eine Spannung > 113 V DC gemessen Behebung: Servicedienst verständigen Keine Funktion Stromquelle lässt sich nicht einschalten Ursache: Akku tiefentladen, durch zu lange Lagerzeit ohne Ladung Behebung: Akku umgehend aufladen... -
Seite 55: Mangelhafte Funktion
kein Schweißstrom Stromquelle eingeschaltet, Anzeige für angewähltes Verfahren leuchtet, Anzeige Über- temperatur leuchtet Ursache: Einschaltdauer überschritten - Stromquelle überlastet - Ventilator läuft Behebung: Einschaltdauer einhalten Ursache: Thermo-Sicherheitsautomatik hat abgeschaltet Behebung: Abkühlphase abwarten; Stromquelle schaltet nach kurzer Zeit selbstständig wieder ein Ursache: Lüfter in der Stromquelle defekt Behebung: Servicedienst verständigen... - Seite 56 schlechte Schweißeigenschaft (starke Spritzerbildung) Ursache: falsche Polung der Elektrode Behebung: Elektrode umpolen (Angaben des Herstellers beachten) Ursache: schlechte Masseverbindung Behebung: Masseklemmen direkt am Werkstück befestigen Ursache: ungünstige Setup-Einstellung für das angewählte Verfahren Behebung: im Setup-Menü die Einstellung für das angewählte Verfahren optimieren Wolframelektrode schmilzt ab Wolframeinschlüsse im Grundmaterial während der Zündphase Ursache:...
-
Seite 57: Technische Daten
Technische Daten Umgebungsbe- Transport, Lagerung oder Betrieb des Gerätes außerhalb des angegebenen Bereiches gilt dingungen als nicht bestimmungsgemäß. Für hieraus entstandene Schäden haftet der Hersteller nicht. Temperaturbereich der Umgebungsluft: beim Betrieb: -10 °C bis + 40 °C (14 °F bis 104 °F) bei Transport und Lagerung: -20 °C bis +55 °C (-4 °F bis 131 °F) empfohlener Temperaturbereich während der Ladung: + 4 °C bis + 40 °C (+ 39,2 °F bis + 104 °F) -
Seite 58: Technische Daten
Entsprechend dieses Wertes Leistung oder Stromstärke reduzieren, sodass das Ge- rät ohne Abkühlphase in Betrieb bleiben darf. Technische Daten Akku-Nennspannung 52,8 V Ladestrom 10 A Ladestrom Schnell-Ladung 18 A Akkukapazität 7,5 Ah Akku-Type Li-ion Standard-Ladung 50 min. Schnell-Ladung 30 min. Schweißzeit 2,5 mm Elektrode... -
Seite 59: Ladegerät
Ladegerät... -
Seite 61: Allgemeines
Allgemeines Warnhinweise am Das Ladegerät ist mit Sicherheitssymbolen am Leistungsschild ausgestattet. Die Sicher- Gerät heitssymbole dürfen weder entfernt noch übermalt werden. A-4600 Wels www.fronius.com ActiveCharger 1000/230V Part No. 4,010,341,xxx Chr. No. xxxxxxxx EMC Emission ~230V 50/60Hz; 1100W Class A DC 58V/18A... -
Seite 62: Bestimmungsgemäße Verwendung
Das Öffnen des Gehäuses darf nur von Fronius geschulten Servicetechnikern erfolgen. Vor Arbeiten bei geöffnetem Gehäuse muss das Gerät vom Netz getrennt werden. Durch ein geeignetes Messgerät ist sicher zu stellen, dass elektrisch geladene Bauteile (bei- spielsweise Kondensatoren) vollständig entladen sind. Sicherstellen, dass das Gerät bis zum Abschluss aller Arbeiten vom Netz getrennt bleibt. -
Seite 63: Vor Der Inbetriebnahme
Vor der Inbetriebnahme Netzanschluss Am Gehäuse befindet sich das Leistungsschild mit der Angabe der zulässigen Netzspan- nung. Nur für diese Netzspannung ist das Gerät ausgelegt. Für die erforderliche Absiche- Technische Daten ab Seite 71. Sind Netzkabel rung der Netzzuleitung siehe Abschnitt oder Netzstecker bei Ihrer Geräteausführung nicht angebracht, Netzkabel oder Netzste- cker entsprechend den nationalen Normen montieren. -
Seite 64: Platzbedarf
Platzbedarf Bei Einbau des Ladegeräts in einen Schaltschrank (oder ähnlichen abgeschlossenen Räu- men) durch Zwangsbelüftung für eine ausreichende Wärmeabfuhr sorgen. Der Rundumabstand um das Ladegerät muss 10 cm (3.9 inch) betragen. 275 mm 100 mm 10.8 inch 3.9 inch... -
Seite 65: Bedienelemente Und Anschlüsse
Bedienelemente und Anschlüsse Sicherheit WARNUNG! Gefahr durch Fehlbedienung und fehlerhaft durchgeführte Arbeiten. Schwerwiegende Personen- und Sachschäden können die Folge sein. ► Alle in diesem Dokument beschriebenen Arbeiten und Funktionen dürfen nur von ge- schultem Fachpersonal ausgeführt werden. ► Dieses Dokument lesen und verstehen. ►... - Seite 66 Anzeige Netz (grün) Versorgungsspannung vom Strom- netz vorhanden Taste QUICK CHARGE Zum Starten oder Beenden des Schnell-Ladebetriebes...
-
Seite 67: Inbetriebnahme
Inbetriebnahme Sicherheit WARNUNG! Gefahr durch Fehlbedienung und fehlerhaft durchgeführte Arbeiten. Schwerwiegende Personen- und Sachschäden können die Folge sein. ► Alle in diesem Dokument beschriebenen Arbeiten und Funktionen dürfen nur von ge- schultem Fachpersonal ausgeführt werden. ► Dieses Dokument lesen und verstehen. ►... -
Seite 68: Betriebsarten
Betriebsarten Laden Startet automatisch, wenn das Ladegerät mit der Stromquelle und dem Stromnetz verbun- den wird Anzeige CHARGING leuchtet Anzeige Netz leuchtet Die Stromquelle wird mit der optimalen Ladeleistung geladen Die Ladekennlinie dieser Betriebsart sorgt für eine maximale Lebensdauer der Strom- quelle Wenn die Anzeige COMPLETED leuchtet, ist die Stromquelle voll geladen und das Ladegerät schaltet in die Betriebsart Erhaltungsladen... -
Seite 69: Optionen
Optionen Wandhalterung HINWEIS! montieren Je nach Untergrund sind unterschiedliche Dübel und Schrauben für die Montage der Wandhalterung erforderlich. Dübel und Schrauben sind daher nicht im Lieferumfang enthalten. Der Monteur ist für die richtige Auswahl von passenden Dübeln und Schrauben selbst verantwortlich. -
Seite 70: Störungsbehebung
Störungsbehebung Sicherheit WARNUNG! Gefahr durch elektrischen Strom. Ein elektrischer Schlag kann tödlich sein. ► Das Gerät nicht öffnen. Angezeigte Stö- Eine Störung wird durch Blinken oder rungen Leuchten folgender Anzeigen signalisiert: Anzeige Störung QUICK QUICK CHARGE CHARGE Anzeige Netz Störung blinkt, Netz leuchtet Ursache: Störung im Akku Behebung: Servicedienst verständigen... -
Seite 71: Technische Daten
Technische Daten Umgebungsbe- Transport, Lagerung oder Betrieb des Gerätes außerhalb des angegebenen Bereiches gilt dingungen als nicht bestimmungsgemäß. Für hieraus entstandene Schäden haftet der Hersteller nicht. Temperaturbereich der Umgebungsluft: beim Betrieb: -10 °C bis + 40 °C (14 °F bis 104 °F) bei Transport und Lagerung: -20 °C bis +55 °C (-4 °F bis 131 °F) empfohlener Temperaturbereich während der Ladung: + 4 °C bis + 40 °C (+ 39,2 °F bis + 104 °F) -
Seite 72: Normen 230V
Normen 230V EN 62477-1 EN 60974-10 (Class A) Technische Daten Netzspannung ~ 120 V AC, ±15% 120V Netzfrequenz 50 / 60 Hz Netzstrom max. 15 A eff. Netzabsicherung max. 20 A Wirkungsgrad max. 94 % Wirkleistung max. 1100 W Scheinleistung max. -
Seite 73: Normen 100V
Scheinleistung max. 1600 VA Leistungsaufnahme (Standby) max. 1,6 W Schutzklasse I (mit Schutzleiter) Max. zulässige Netzimpedanz an der Schnittstelle keine (PCC) zum öffentlichen Netz EMV Emissionsklasse Prüfzeichen Ausgangsspannungs-Bereich 30 - 58 V DC Ausgangsstrom max. 18 A DC Ausgangsleistung max. 840 W Kühlung Konvektion und Lüfter Abmessungen l x b x h... - Seite 76 FRONIUS INTERNATIONAL GMBH Froniusstraße 1, A-4643 Pettenbach, Austria E-Mail: sales@fronius.com www.fronius.com Under www.fronius.com/contact you will find the addresses of all Fronius Sales & Service Partners and locations...
