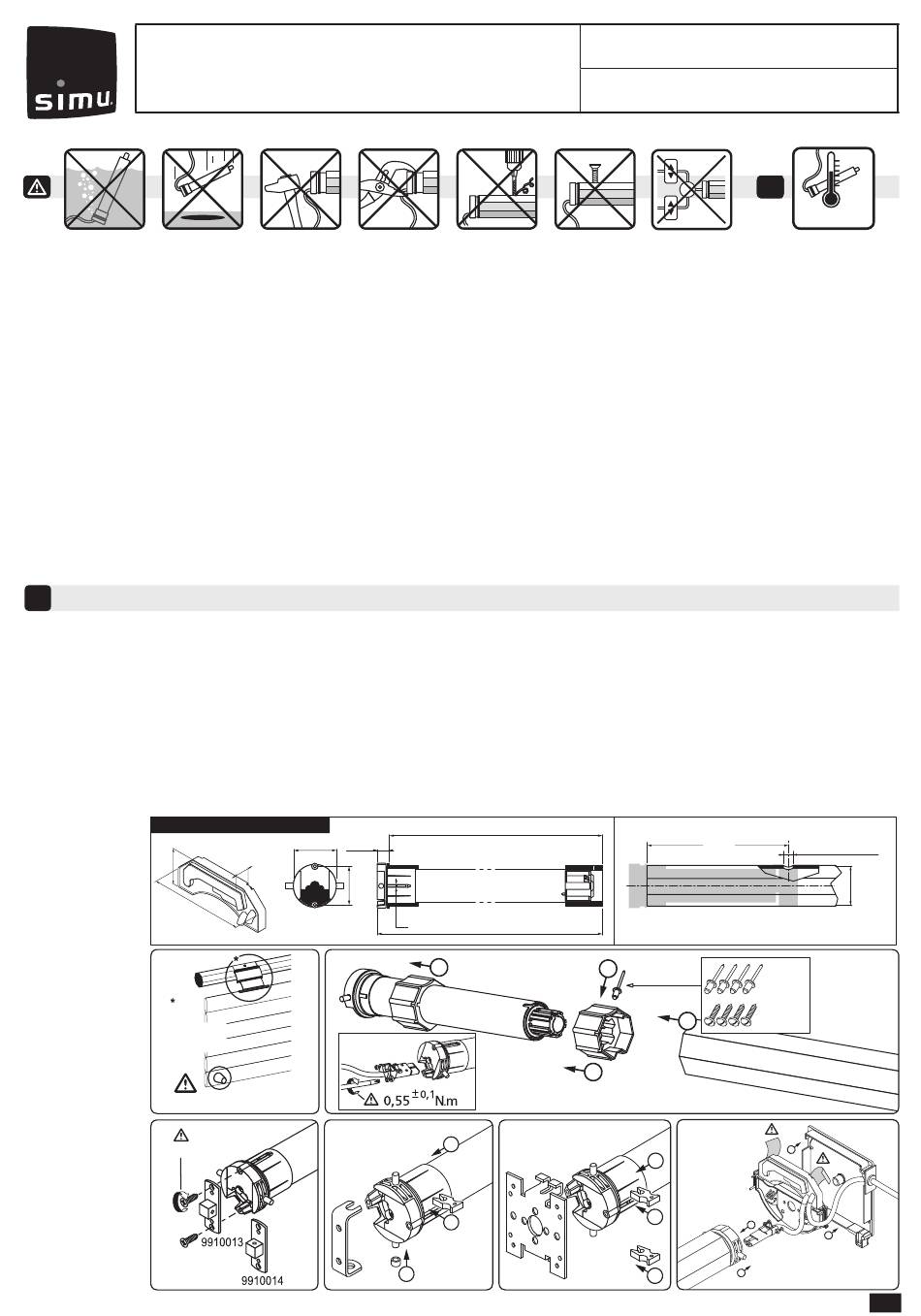

Instalación - simu T5 AUTO+SHORT Originalanleitung

T5 AUTO+SHORT
(230V~50HZ)
SIMU S.A.S. au capital de 5 000 000 € - Z.I. Les Giranaux - BP71 - 70103 ARC-LÈS-GRAY CEDEX - FRANCE - RCS VESOUL B 425 650 090 - SIRET 425 650 090 00011 - n° T.V.A CEE FR 87 425 650 090
Este manual se aplica a todos los motores T5 AUTO+SHORT cuyas versiones se encuentran disponibles en el catálogo
en vigor.
Ámbito de aplicación: La motorización T5 AUTO+SHORT se ha diseñado para automatizar todos los tipos de persianas
enrollables con topes y uniones rígidas . El instalador, profesional del motor y de la automatización de la vivienda, debe
asegurarse de que la instalación del producto automatizado una vez instalado respete las normas vigentes en el país donde
vaya a utilizarse y las normas sobre persianas enrollables EN 13659.
Responsabilidad: Antes de instalar y utilizar a motorización, lea atentamente este manual. Además de las instrucciones
descritas en este manual, deben respetarse las normas detalladas en el documento adjunto Normas de seguridad. La
motorización debe ser instalada por un profesional de la motorización y de la automatización de la vivienda, de conformidad con
las instrucciones proporcionadas por SIMU y con la normativa aplicable en el país donde vaya a utilizarse. Se prohíbe cualquier
uso de la motorización fuera del ámbito de aplicación anteriormente descrito. Ello conllevaría, como todo incumplimiento
de las instrucciones que figuran en este manual y en el documento adjunto Normas de seguridad, la exclusión de toda
responsabilidad por parte de SIMU y la anulación de la garantía. El instalador debe informar a sus clientes de las condiciones
de uso y de mantenimiento de la motorización y debe entregarles las instrucciones de uso y de mantenimiento, así como el
documento adjunto Normas de seguridad, tras la instalación de la motorización. Cualquier operación del Servicio posventa
que deba realizarse en la motorización requiere la intervención de un profesional de la motorización y la automatización de la
vivienda. Para resolver cualquier duda que pudiera surgir durante la instalación del motor o para obtener información adicional,
póngase en contacto con uno de los agentes de SIMU o visite la página web www.simu.com.
1 INSTALACIÓN
Instrucciones que debe seguir obligatoriamente el profesional de la motorización y la automatización
del hogar que efectúe la instalación de la motorización:
- Las modalidades de instalación eléctrica se describen en las normas nacionales o en la norma IEC 60364.
- En caso de que los cables deban atravesar una pared metálica, deben protegerse y aislarse con un manguito
o una vaina.
- El cable de la motorización es desmontable. Si está deteriorado, sustitúyalo por otro idéntico. Sólo Personal
calificado podrá efectuar la conexión del cable al motor. El conector deberá montarse sin dañar los contactos.
Se deberá garantizar la continuidad de tierra.
- Para obtener más informacíon sobre la compatibilidad del motor con la persiana enrollable y sus accesorios,
diríjase al fabricante de la misma o a SIMU.
T5 AUTO+SHORT 06/17
Perforación
del tubo:
45
120
Montaje :
V.A.R
V.A.S
EASYLINK
OCTOEASY
UTILIZACIÓN OBLIGATORIA
5.3 Nm max
55
22,8
24
48*
4
1
364
IP44
387
1 4
2
2
3
5141822A
ES- Traducción del manual original
i
351
Ø4,8 x 10
ACERO
3 Ø5 x 10
2
1
2
3
2
1
-20°C / +60°C
4 x Ø5 / 90°
47
min.
1
ES
1/2
