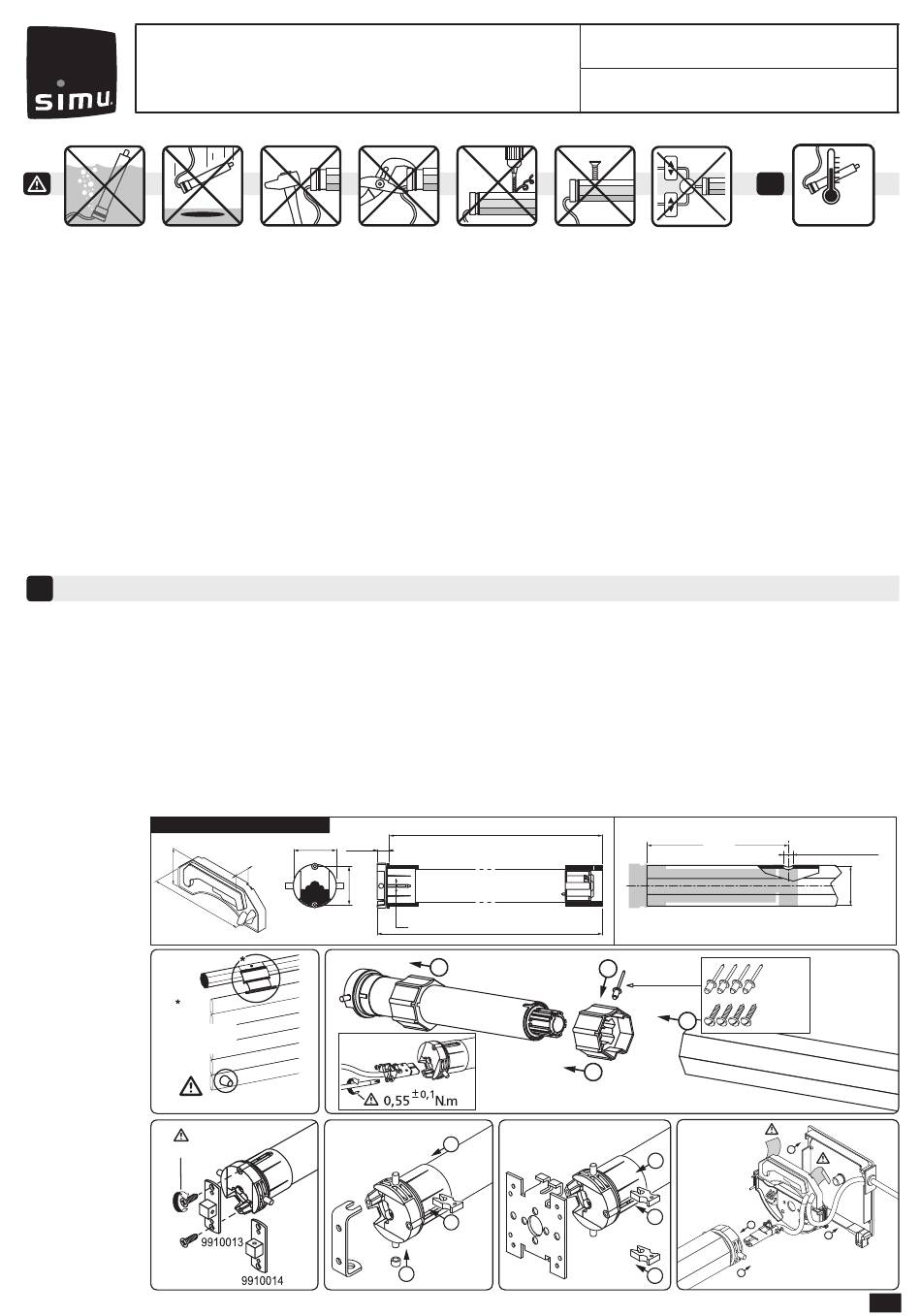

Montage - simu T5 AUTO+SHORT Originalanleitung

T5 AUTO+SHORT
(230V~50HZ)
SIMU S.A.S. au capital de 5 000 000 € - Z.I. Les Giranaux - BP71 - 70103 ARC-LÈS-GRAY CEDEX - FRANCE - RCS VESOUL B 425 650 090 - SIRET 425 650 090 00011 - n° T.V.A CEE FR 87 425 650 090
Diese Anleitung gilt für alle Antriebe vom T5 AUTO+SHORT, deren Ausführungen im aktuellen Katalog zu finden sind.
Bestimmungsgemäße Verwendung: Die Antriebe T5 AUTO+SHORT wurden für den Antrieb aller Arten von Rollläden
mit Anschlägen und Wellenverbindern. Der Installateur, ein Fachmann für Gebäudeautomation, muss sicherstellen, dass
die Installation des Antriebs nach Montage den geltenden Vorschriften des Ortes der Inbetriebnahme entspricht. Hierzu
gehören insbesondere die Norm: EN 13659 (Rollläden).
Haftung: Lesen Sie bitte vor der Montage und Verwendung des Antriebs diese Installationsanleitung sorgfältig
durch. Beachten Sie außer den Anweisungen in dieser Anleitung auch die detaillierten Hinweise im beiliegenden
Dokument Sicherheitshinweise. Die Installation des Antriebs muss von einem Fachmann für Gebäudeautomation
unter Einhaltung der Anweisungen von SIMU und der am Ort der Inbetriebnahme geltenden Vorschriften ausgeführt
werden. Jede Nutzung des Antriebs zu Zwecken, die über den im vorliegenden Dokument beschriebenen
Anwendungsbereich hinausgehen, ist untersagt. Jede Missachtung dieser, sowie aller anderen in dieser Anleitung und
im beiliegenden Dokument Sicherheitshinweise enthaltenen Anweisungen führt zum Ausschluss jeglicher Haftung und
Gewährleistungsansprüche an SIMU. Der Installateur hat seine Kunden auf die Nutzungs- und Wartungsbedingungen
des Antriebs hinzuweisen und ihnen diese sowie das beiliegende Dokument Sicherheitshinweise nach Abschluss der
Installation des Antriebs auszuhändigen. Wartungs- und Reparaturarbeiten für den Antrieb dürfen ausschließlich von
Fachleuten für Gebäudeautaomation ausgeführt werden. Für Fragen zur Installation des Antriebs und weiterführende
Informationen wenden Sie sich bitte an Ihren SIMU Ansprechpartner oder besuchen Sie unsere Website www.simu.com.
1 INSTALLATION
Hinweise, die die installierende Fachkraft zu beachten hat:
- Die Verdrahtung muss den geltenden VDE Vorschriften entsprechen.
- Alle Kabel, die in Kontakt mit einer metallischen Wandung geraten könnten, müssen mit einer Hülse oder
Ummantelung geschützt und isoliert werden.
- Das Kabel des Antriebes kann demontiert werden : Wenn das Spannungsversorgungskabel beschädigt ist,
muss es durch ein identisches Kabel ersetzt werden. Das Kabel muss von einer Elektrofachkraft an den
Motor angeschlossen werden. Bei der Steckermontage dürfen die Kontakte nicht beschädigt werden. Die
Durchgängigkeit des Schutzleiters muss sichergestellt sein.
- Für weitere Informationen zur Kompatibilität des Antriebes mit dem Rollladen und dessen Zubehör, wenden
Sie sich an den Rollladen-Hersteller oder SIMU.
T5 AUTO+SHORT 06/17
Bohrungen
in der Welle:
45
120

Montage:

V.A.R
V.A.S
EASYLINK
OCTOEASY
Unbedingt erforderlich
5.3 Nm max
55
22,8
24
48*
4
1
364
IP44
387
1 4
2
2
3
5141822A
DE- Originalanleitung
i
-20°C / +60°C
351
4 x Ø5 / 90°
Ø4,8 x 10
STAHL
3 Ø5 x 10
2
1
2
3
2
1
47
min.
1
