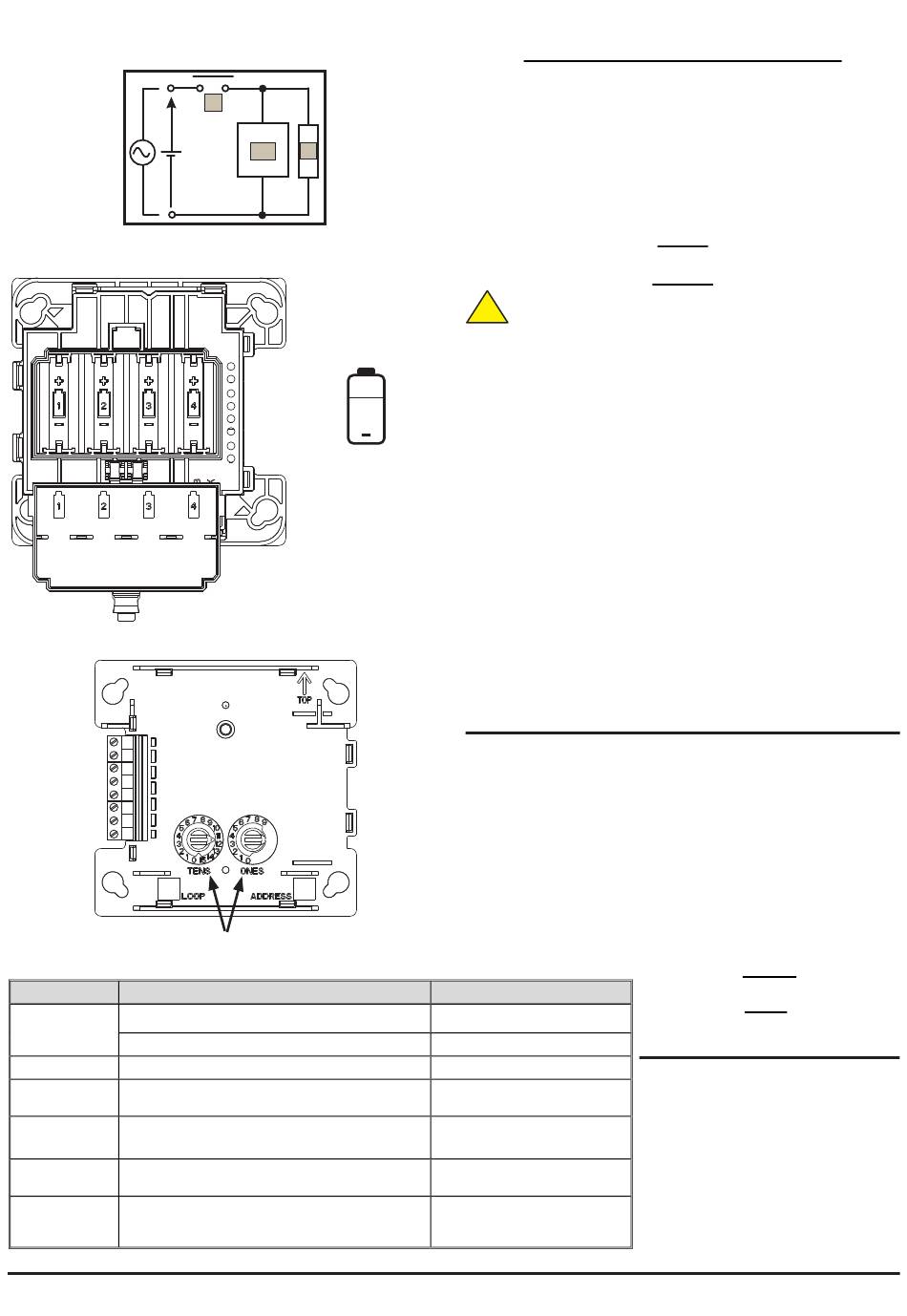

Abb. 3: Wechsel von induktiven Ladungen
+
Abb. 4: Rückseite des Moduls mit
Batteriefach und -Abdeckung
Abb. 5: Vorderseite des Moduls mit Adressschaltern
1
2
3
4
5
6
7
8
ADRESS-DREHSCHALTER
Tabelle 2: Modul-Status-LEDs
Modulstatus
LED-Status
Initialisierung
langes grünes Pulsieren
beim Einschalten
(kein Fehler)
3x grünes Blinken
Fehler
Gelboranges Blinken jede Sekunde
Rotes/Grünes doppeltes Blinken alle 14 Sekunden
Außerbetrieb
(oder nur grün bei Kommunikation).
genommen
Grünes/gelboranges Doppelblinken alle 14 Sekunden
Sync
(oder nur grün bei Kommunikation).
Normal
Gesteuert durch Panel, kann auf rot AN, grüm AN,
periodisches grünes Blinken oder AUS gestellt werden.
Ruhemodus
Gelborange/grünes Doppelblinken alle 14 Sekunden
(Niedrigenergiem
odus)
D200-309-00
(i)
(iii)
(ii)
+
AUF DIE
POLARITÄT
ACHTEN
Pittway Tecnologica S.r.l. Via Caboto 19/3, 34147 TRIESTE, Italy
WARNUNG: Wechsel von induktiven Ladungen
Siehe Abb. 3 Induktive Lasten können Überspannungen verursachen
und die Modulrelaiskontakte beschädigen (i).
Um die Relaiskontakte zu schützen, schließen Sie über der Last einen
geeigneten Überspannungsschutz an (iii) - z. B. 1N6284CA - über die
Ladung (ii) wie gezeigt in Abb.
Für unbeaufsichtigte DC-Anwendungen können Sie auch eine Diode
einsetzen, deren umgekehrte Durchbruchspannung mehr als das
Zehnfache der Nennspannung beträgt.
Abb. 4 zeigt die Batterieinstallation und Abb. 5 die Lage der Adressschalter.
Die Batterien dürfen nur bei der Inbetriebnahme installiert werden.
Halten Sie die Herstelleranweisungen zur Verwendung
!
der Batterie und die Entsorgungsbedingungen ein.
Bei der Verwendung eines falschen Typs besteht Explosionsgefahr
Mischen Sie die Batterien von verschiedenen Herstellern nicht.
Beim Aufladen der Batterien müssen alle 4 ersetzt werden.
Wenn die Batterien über eine lange Zeit bei niedrigen
Temperaturen unter -20 °C verwendet werden, reduziert sich
dadurch die Lebensdauer (um bis zu 30 % oder mehr)
Befestigung des Moduls: Entfernen Sie die zwei Schrauben von der
vorderen Abdeckung, damit das RF-Modul sichtbar wird. Entfernen Sie
das RF-Modul von der Back Box (siehe unten). Schrauben Sie die Back
Box in der gewünschten Position an der Wand fest und verwenden Sie
dabei die mitgelieferte Befestigung. Setzen Sie das Modul wieder ein
(siehe unten). Verkabeln Sie die Steckklemmen dem Systemdesign
entsprechend. Setzen Sie die vordere Abedeckung wieder auf, um das
Modul zu schützen.
So entfernen Sie das Modul aus der Back Box: Lösen Sie die zwei
Fixierschrauben, drehen Sie das Modul leicht im Uhrzeigersinn und
heben Sie es heraus. Gegen Sie umgekehrt vor, um das Modul wieder
einzusetzen.
Warnung zur Geräteentfernung: Wenn das System korrekt funktioniert,
erhält der CIE via Gateway eine Benachrichtigung, wenn die vordere
Abdeckung abgenommen wird.
EINSTELLUNG DER ADRESSE
Stellen Sie die Schleifenadresse ein, indem Sie die zwei
Drehdekadenschalter auf der Unterseite des Sensors (siehe
Abbildung 4) mithilfe eines Schraubenziehers drehen, um die Räder
zur gewünschten Adresse zu drehen.
Außer, wenn das AP (Advanced Protocol) aktiviert ist (siehe
unten), nimmt der Dualmodus zwei Adressen auf der Schleife, die
Eingangsmodul-Adresse entspricht der Zahl auf den Schaltern (N), die
Adresse des Ausgangsmoduls steigt um eine Zahl an (N+1). Für ein
Panel mit 99 Adressen wählen Sie daher eine Zahl zwischen 1 und 98.
Im AP sind Adressen im Bereich von 01-159 verfügbar, abhängig
von der Panel-Ausführung (siehe Panel-Dokumentation für weitere
Informationen dazu).
Bedeutung
Gerät ist nicht kommissioniert
(Werkseinstellung)
Gerät ist kommissioniert
Gerät hat einen internen Fehler
Gerät ist eingeschaltet und wartet
auf Programmierung
Gerät ist eingeschaltet,
programmiert und versucht, ein
RF-Netzwerk zu finden.
RF-Verbindung wurde hergestellt,
Gerät funktioniert ordnungsgemäß.
Kommissioniertes RF-Netzwerk ist
im Standby-Modus, verwendet,
wenn Gateway deaktiviert ist.
Wichtig
Warnung
Wichtig
Stellen Sie die Schleifenadresse auf
dem Modul ein, Bevor Sie die Batterien
einlegen.
LED-INDIKATOREN
Das Radiomodul hat einen dreifarbigen
LED-Indikator, der den jeweiligen Status
des Geräts anzeigt (siehe Tabelle 2):
I56-4267-002
