Impostazione Dell'indirizzo; Indicatori Led - System Sensor M211E-RF Installationsanweisungen

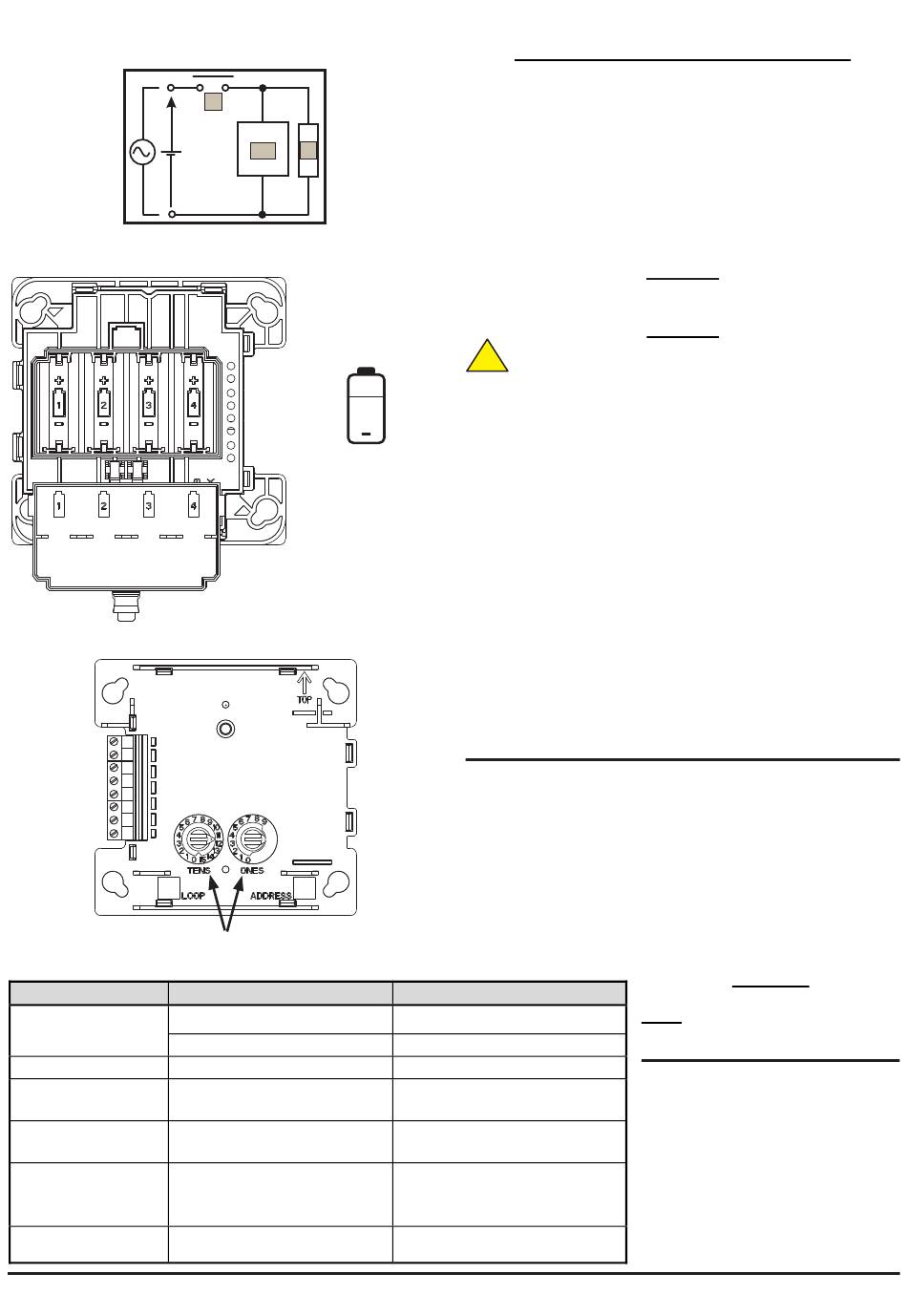

Figura 3: Commutazione dei carichi induttivi
+
Figura 4: Retro del modulo con
Scomparto batterie e coperchio
Figura 5: Parte anteriore del modulo con interruttori indirizzo
1
2
3
4
5
6
7
8
INTERRUTTORI ROTANTI INDIRIZZO
Tabella 2: LED di stato del modulo
Stato del modulo Stato LED
Inizializzazione accensione Lampeggiamento lungo in verde
(nessun guasto)
3 lampeggiamenti in verde
Guasto Lampeggiamento in giallo ogni secondo
Doppio lampeggiamento in rosso/verde
Non messo in servizio
ogni 14 secondi (o solo in verde durante
la comunicazione).
Doppio lampeggiamento in verde/giallo
Sincronizzazione
ogni 14 secondi (o solo in verde durante
la comunicazione).
Normale Controllato da pannello; può essere
impostato su Rosso ACCESO, Verde
ACCESO, lampeggiamento periodico
Verde o SPENTO.
Inattivo
Doppio lampeggiamento in giallo/verde
(modalità basso consumo)
ogni 14 secondi
D200-309-00
(i)
(iii) (ii)
+
NOTARE LA
POLARITÀ
Pittway Tecnologica S.r.l. Via Caboto 19/3, 34147 TRIESTE, Italy
AVVERTENZA: Commutazione dei carichi induttivi
Vedere Figura 3. I carichi induttivi possono causare sovratensioni
da commutazione che potrebbero danneggiare i contatti del relè del
modulo (i).
Per proteggere i contatti del relè, collegare un soppressore di tensione
transitoria (iii) - ad esempio 1N6284CA - al carico (ii) come indicato
in Figura 3.
In alternativa, per applicazioni CC non controllate, inserire un diodo
con una tensione di scarica contraria 10 volte superiore alla tensione
del circuito.
La Figura 4 illustra l'installazione della batteria e la Figura 5 la posizione
degli interruttori d'indirizzo.
Le batterie devono essere installate solo
al momento della messa in servizio.
Attenersi alle istruzioni d'uso del produttore
!
delle batterie e ai requisiti per lo smaltimento.
Rischio di esplosione se si utilizzano batterie di tipo non corretto.
Non mischiare batterie di produttori diversi.
Al momento della sostituzione, è necessario
L'utilizzo di prodotti a batteria per lunghi periodi a temperature
inferiori a -20°C può ridurre notevolmente la durata
Fissaggio del modulo: Rimuovere le 2 viti dalla copertura anteriore per
esporre il modulo RF. Rimuovere il modulo RF dalla scatola posteriore
(vedere di seguito). Fissare la scatola posteriore nella posizione
desiderata sul muro usando i dispositivi di fissaggio in dotazione.
Riposizionare il modulo nella scatola (vedere di seguito). Collegare i
terminali a innesto secondo quanto richiesto dal progetto del sistema.
Reinstallare la copertura anteriore per proteggere il modulo.
Rimozione del modulo dalla scatola posteriore: Allentare le 2 viti
di fissaggio, ruotare leggermente il modulo in senso orario ed estrarlo
sollevandolo. Invertire il processo per reinstallare il modulo.
Avvertenza per la rimozione del dispositivo: In un sistema in
funzione, viene inviato un messaggio di avviso al CIE tramite il Gateway
quando la copertura anteriore viene rimossa dalla scatola posteriore.

IMPOSTAZIONE DELL'INDIRIZZO

Impostare l'indirizzo del circuito agendo sui due commutatori rotanti
sulla parte inferiore laterale del sensore avvalendosi di un cacciavite.
Salvo quando si utilizza il Protocollo avanzato (AP) (vedere di seguito)
il modulo I/O doppio prenderà due indirizzi del modulo sul circuito;
l'indirizzo del modulo di ingresso sarà il numero riportato sugli
interruttori (N), l'indirizzo del modulo di uscita sarà incrementato di uno
(N+1). Perciò per un pannello con 99 indirizzi, selezionare un numero
compreso tra 01 e 98.
Nel Protocollo avanzato (AP) sono disponibili gli indirizzi che vanno
da 01 a 159, in funzione della capacità del pannello (consultare la
documentazione del pannello per ulteriori informazioni).
Significato
Dispositivo non ancora messo in servizio
(predefinito di fabbrica)
Il dispositivo è messo in servizio
Il dispositivo ha un problema interno
Il dispositivo è alimentato e in attesa di
essere programmato.
Il dispositivo è alimentato, programmato e
sta tentando di trovare/collegarsi alla rete
RF.
Comunicazioni RF stabilite; il dispositivo
funziona correttamente.
La rete RF messa in servizio è in stand-
by; utilizzato quando il gateway è spento.
Importante
Attenzione
sostituire tutte e 4 le batterie.
delle batterie (fino al 30% o più))
Importante
Impostare l'indirizzo di circuito sul modulo
Prima di inserire le batterie

INDICATORI LED

Il modulo radio è dotato di un LED a tre
colori che indica lo stato del dispositivo
(vedere Tabella 2):
I56-4267-002
