ELENCO DELLE PARTI
Unità modulo
Scatola posteriore SMB500
Copertura anteriore
Batterie (Duracell Ultra 123 o Panasonic Industrial 123)
Viti di fissaggio scatola posteriore e tasselli per muro
Viti di fissaggio del modulo
Morsettiera a 3 contatti
Morsettiera a 2 contatti
Resistore EOL da 47 kOhm
Resistore allarme da 18 kOhm
Istruzioni di installazione del modulo
Istruzioni di installazione della scatola posteriore SMB500
+
251 g
(66 g)

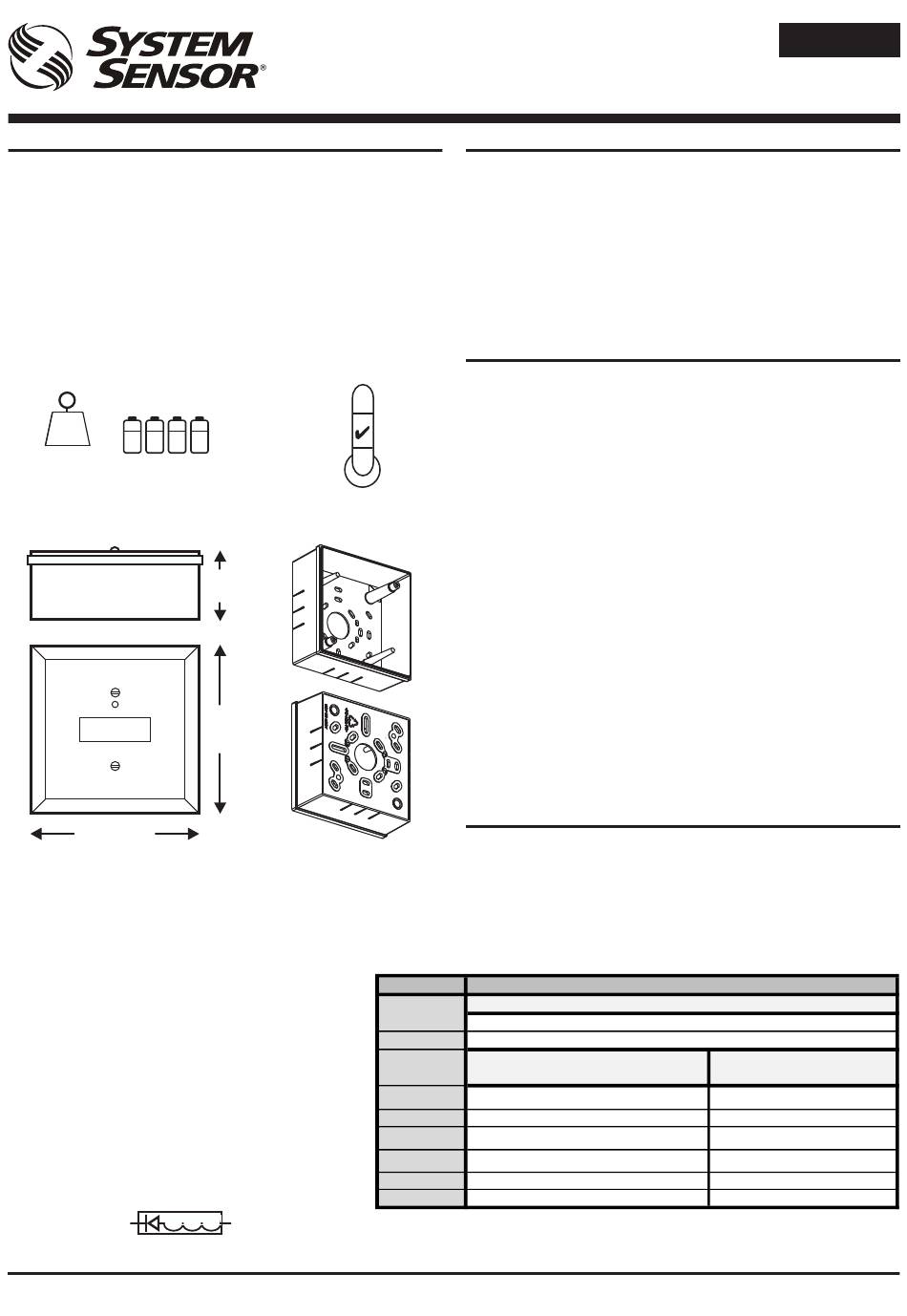

Figura 1: Dimensioni esterne modulo IO + scatola posteriore
125 mm
Il modulo di ingresso richiede 47 K EOL per il funzionamento
normale.
Il modulo di uscita richiede 47 K EOL al carico per il
funzionamento normale in modalità con supervisione.
Se il carico è a bassa impedenza (paragonato a EOL) deve
essere aggiunta una serie di diodi per la supervisione del
carico corretta (vedere Figura 2 per la polarità dei diodi).
Figura 2: Polarità diodo
Carico -VE
D200-309-00
MODULO DI INGRESSO/USCITA DEL SISTEMA RADIO
ISTRUZIONI PER L'INSTALLAZIONE
=
317 g
58
mm
125
mm
Tabella 1: Connessioni terminali
Carico +VE
Pittway Tecnologica S.r.l. Via Caboto 19/3, 34147 TRIESTE, Italy
M211E-RF
DESCRIZIONE
1
Il modulo di ingresso/uscita radio M211E-RF è un dispositivo a batteria
che opera a radio frequenza (RF) progettato per l'uso in abbinamento
1
al Gateway radio M200G-RF funzionante su un impianto antincendio
1
indirizzabile (mediante un protocollo di comunicazione proprietario
4
compatibile).
2
2
Si tratta di un modulo doppio con funzionalità di ingresso e uscita
separate, combinato con un ricetrasmettitore RF wireless e viene
2
fornito con una scatola posteriore wireless.
1
2
Questo dispositivo è conforme alle norme EN54-18 e EN54-25.
1
Soddisfa i requisiti di 2014/53/UE per la conformità alla direttiva RED.
1
SPECIFICHE TECNICHE
1
Alimentazione:
Corrente di stand-by:
Corrente LED rosso max: 2 mA
60°C
Corrente LED verde Max. 5,5 mA
Tempo di risincronizzazione: 35 sec. (tempo max per la normale
-20°C
Batterie:
Durata delle batterie:
Frequenza radio:
RF Potenza in uscita:
Raggio di azione:
Umidità relativa:
Dimensione conduttore terminale: 0,5 - 2,5 mm
Grado di protezione IP: IP20
Modulo di ingresso
Resistore di fine linea: 47K
Corrente di supervisione: 34 µA tipico
Modulo di uscita
Resistore di fine linea: 47K
Corrente di supervisione: 60 µA tipico
Contatti relè:
Alimentatore esterno
Tensione:
Tensione guasto supervisione: 7 V CC tipico
INSTALLAZIONE
L'installazione e qualsiasi lavoro inerente a quest'apparecchiatura
devono essere svolti in accordo a tutte le normative e codici pertinenti.
Figura 1 illustra le dimensioni della scatola posteriore e della copertura.
Lo spazio tra i dispositivi di un sistema radio
La Tabella 1 mostra la configurazione del cablaggio del modulo.
COLLEGAMENTO/FUNZIONE
TERMINALE
Modulo di ingresso
Ingresso -ve
1
Ingresso +ve
2
Modulo di uscita (modalità con
supervisione)
3
Collegare a T8
4
Al carico +ve
5
Collegare a T7
6
Supervisione: collegare al carico -ve
7
A ext PSU –ve
8
A ext PSU +ve
Corrente continua max 3,3 V
122 µA a 3 V (tipico in modalità operativa normale)
comunicazione RF dall'accensione del dispositivo)
4 X Duracell Ultra123 o Panasonic Industrial 123
4 anni a 25
C
o
865-870 MHz. Ampiezza canale: 250 kHz
14 dBm (max)
500 m (tip. all'aria aperta)
da 5% a 95% (senza condensa)
2
2 A a 30 V CC (carico resistivo)
30 V CC max. 8 V CC min.
deve essere come minimo di 1 m
Modulo di uscita (modalità
Relè)
Relè NO (normalmente aperto)
Relè C (comune)
Relè NC (normalmente chiuso)
Non utilizzato
Non utilizzato
Non utilizzato
I TA L I A N O
I56-4267-002
