3 Messwerte

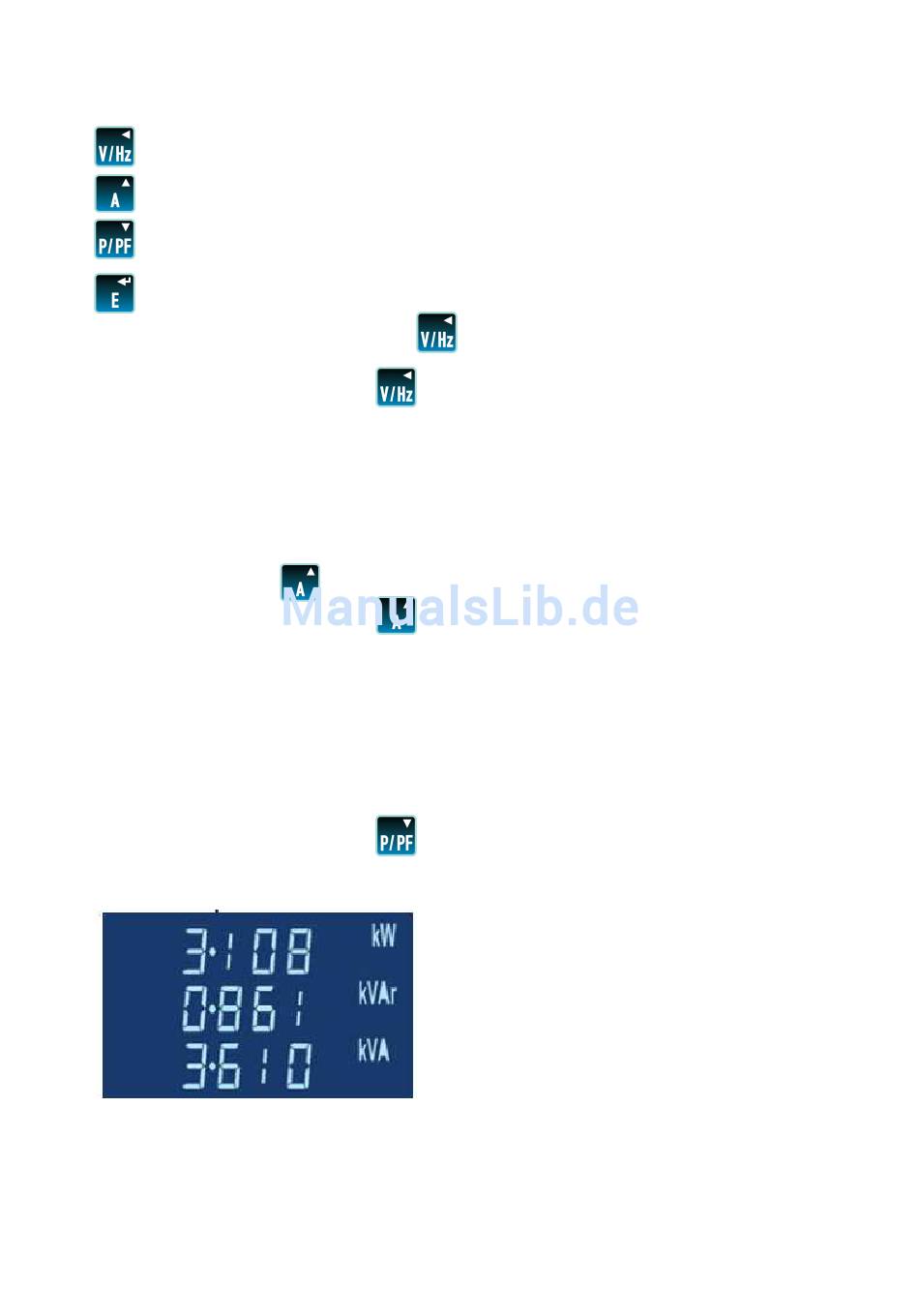

Über die 4 Tasten an der Frontseite des Multifunktionsmessgerätes ist der direkte Zugang zu
verschiedenen Messwerten möglich. Im Einstellbetrieb dienen die Tasten zur Konfiguration des
Multifunktionsmessgerätes.
Wird zur Anzeige von Spannung und Frequenz genutzt. Im Einstellbetrieb ist dies die Funktion
„Zurück".
Wird zur Anzeige der Ströme genutzt. Im Einstellbetrieb ist dies die Funktion „Auf".
Wird zur Anzeige der Leistungswerte und des Leistungsfaktors genutzt. Im Einstellbetrieb ist dies die
Funktion „Auf".
Wird zur Anzeige der Energiewerte genutzt. Im Einstellbetrieb ist dies die Funktion „Eingabe".
3.1 Anzeige von Spannung und Frequenz
Durch mehrfache Betätigung der Taste
-
Strangspannungen (L-N) – nicht in der Betriebsart für dreiphasigen Dreileiterbetrieb
-
Leiterspannungen (L-L) – nicht in einphasiger Betriebsart
-
Frequenz
-
Prozentualer Anteil der Störungen durch harmonische Oberwellen (%THD) je Strangspannung -
nicht in der Betriebsart für dreiphasigen Dreileiterbetrieb
-
Prozentualer Anteil der Störungen durch harmonische Oberwellen (%THD) je Leiterspannung –
nicht in einpahsiger Betriebsart
3.2 Anzeige der Ströme
Durch mehrfache Betätigung der Taste
-
Strom je Phase
-
Strom im Neutralleiter - nicht in der Betriebsart für dreiphasigen Dreileiterbetrieb
-
Maximaler Mittelwert des Stromes seit letzter Rückstellung
-
Maximaler Mittelwert des Neutralleiterstromes seit letzter Rückstellung - nicht in der Betriebsart für
dreiphasigen Dreileiterbetrieb
-
Prozentualer Anteil der Störungen durch harmonische Oberwellen (%THD) je Strompfad
3.3 Leistung und Leistungsfaktor
Durch mehrfache Betätigung der Taste
Das Multifunktionsmessgerät wählt automatisch den bestmöglichen Messbereich (x1, Kilo oder Mega)
Falls die Funktion „1% Limit" eingeschaltet ist, werden Werte kleiner 1% des Messbereiches als „null"
dargestellt.
Seite 6 von 29 Bedienungs- und Einbauanleitung Integra Ri3 Multifunktionsmessgerät
12.03.2012 CI-EPP-DE-BEA Ri3 V4
werden nacheinander folgende Werte angezeigt:
werden nacheinander folgende Werte angezeigt:
werden nacheinander folgende Werte angezeigt:
Momentanwerte von:
Wirkleistung in kW oder MW
Blindleistung in kVAr oder MVAr
Scheinleistung in kVA oder MVA
Maximaler Mittelwert der Wirkleistung seit letzter Rückstellung
