Integra Ri3 Bedienungsanleitung Seite 21

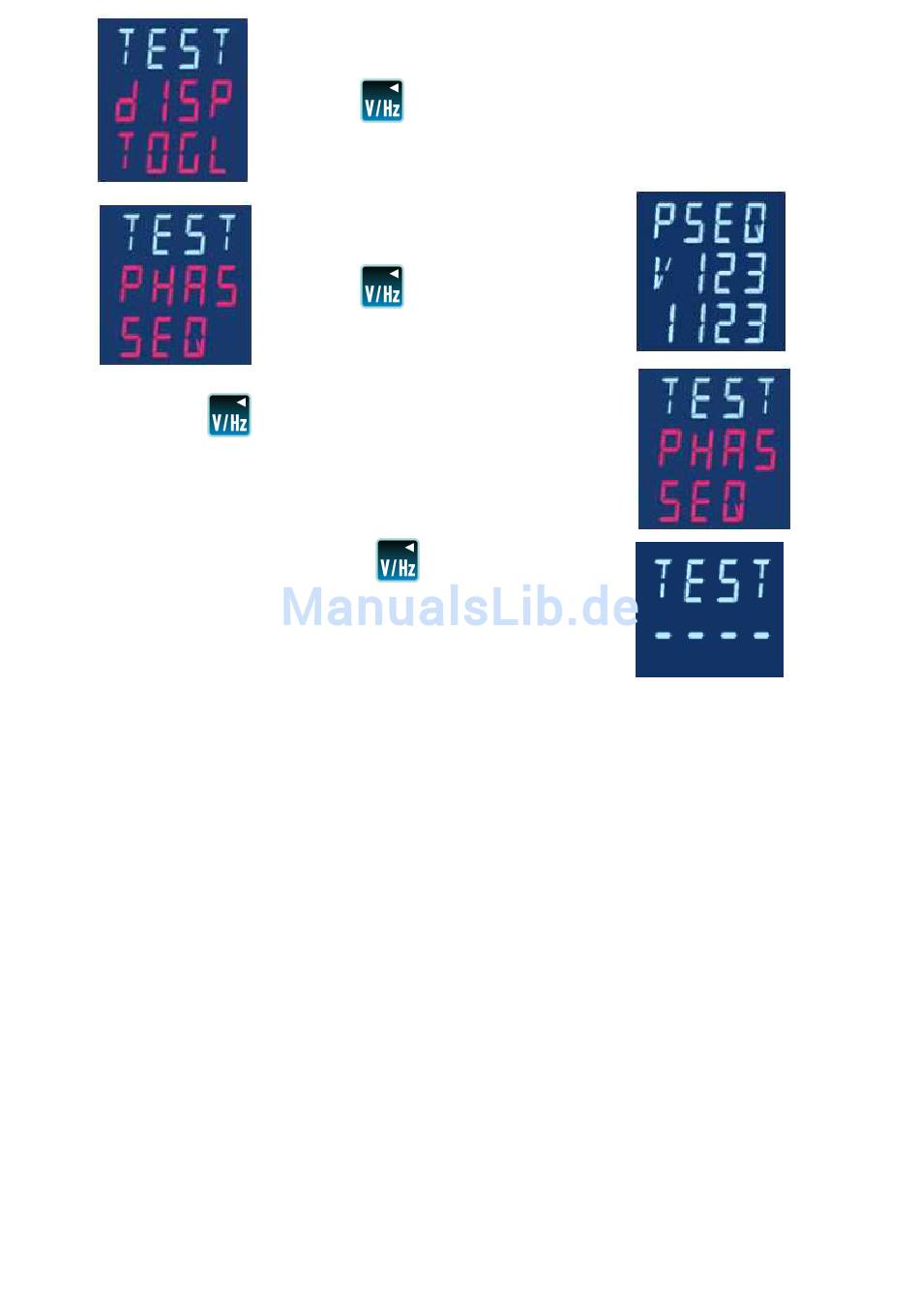

Mit dieser Funktion blinken unterschiedliche
Segmente der Anzeige im Wechsel auf.
Mit der Taste
Mit dieser Funktion wird die Phasenfolge von
Spannung und Strom angezeigt.
Mit der Taste
4. Mit der Taste wird die gewählte Testfunktion verlassen.
5. Durch erneutes betätigen der Taste
zurückgeschaltet.
Zur Erfassung der Phasenfolge müssen die Strom- und Spannungswerte oberhalb von 5% des jeweiligen
Nennwertes liegen.
In der Betriebsart 3 Phasen 4 Leiter bezieht sich die Messreferenz auf L1.
Spannung:
Zur Überprüfung der Phasenfolge der Spannungspfade muss die Relation von L2 zu L1 im Messfenster
240 +/- 48 Grad und die Relation von L3 zu L1 um Messfenster 120 +/- 48 Grad liegen, um die Anzeige
von V123 darzustellen.
Im Gegensatz dazu muss die Relation von L2 zu L1 im Messfenster 120+/- 48 Grad und die Relation L3 zu
L1 im Messfenster 240 +/- 48 Grad liegen, um die Anzeige V132 darzustellen.
Die Anzeige gibt „V1—" wieder, wenn sich eine Spannung außerhalb dieser Werte befindet.
Strom:
Zur Überprüfung der Phasenfolge der Strompfade muss die Relation von I1 zu L1 im Messfenster 0 +/- 48
Grad, die Relation I2 zu L1 im Messfenster 240 +/- 48 Grad und die Relation I3 zu L1 im Messfenster 120
+/- 120 Grad liegen, um die Anzeige I123 darzustellen.
Im Gegensatz dazu muss die Relation von I1 zu L1 im Messfenster 0 +/- 48 Grad, die Relation I2 zu L1 im
Messfenster 120 +/- 48 Grad und die Relation I3 zu L1 im Messfenster 240 +/- 48 Grad liegen, um die
Anzeige I132 darzustellen.
Die Anzeige gibt „I—" wieder, wenn sich ein Strom außerhalb dieser Werte befindet.
Seite 21 von 29 Bedienungs- und Einbauanleitung Integra Ri3 Multifunktionsmessgerät
12.03.2012 CI-EPP-DE-BEA Ri3 V4
wir das Untermenu verlassen.
wir das Untermenu verlassen.
wird in das Hauptmenu
