In der Betriebsart 3 Phasen 3 Leiter beziehen sich die Messwerte auf L1-L2
Spannung:
Zur Überprüfung der Phasenfolge der Spannungspfade muss die Relation von L2-L3 zu L1-L2 im
Messfenster 240 +/- 48 Grad und die Relation von L3-L1 zu L1-L2 um Messfenster 120 +/- 48 Grad liegen,
um die Anzeige von V123 darzustellen.
Im Gegensatz dazu muss die Relation von L2-L3 zu L1-L2 im Messfenster 120+/- 48 Grad und die Relation
L3-L1 zu L1-L2 im Messfenster 240 +/- 48 Grad liegen, um die Anzeige V132 darzustellen.
Die Anzeige gibt „V1—" wieder, wenn sich eine Spannung außerhalb dieser Werte befindet.
Strom:
Zur Überprüfung der Phasenfolge der Strompfade muss die Relation von I1 zu L1-L2 im Messfenster 330
+/- 48 Grad, die Relation I2 zu L1-L2 im Messfenster 210 +/- 48 Grad und die Relation I3 zu L1-L2 im
Messfenster 90 +/- 48 Grad liegen, um die Anzeige I123 darzustellen.
Im Gegensatz dazu muss die Relation von I1 zu L1-L2 im Messfenster 330 +/- 48 Grad, die Relation I2 zu
L1-L2 im Messfenster 90 +/- 48 Grad und die Relation I3 zu L1-L2 im Messfenster 210 +/- 48 Grad liegen,
um die Anzeige I132 darzustellen.
Die Anzeige gibt „I—" wieder, wenn sich ein Strom außerhalb dieser Werte befindet.
4.12
Versionsinformation
Im Einstellmenu kann mit den Tasten
Fertigungsversion angezeigt werden.
1. Mit der Taste

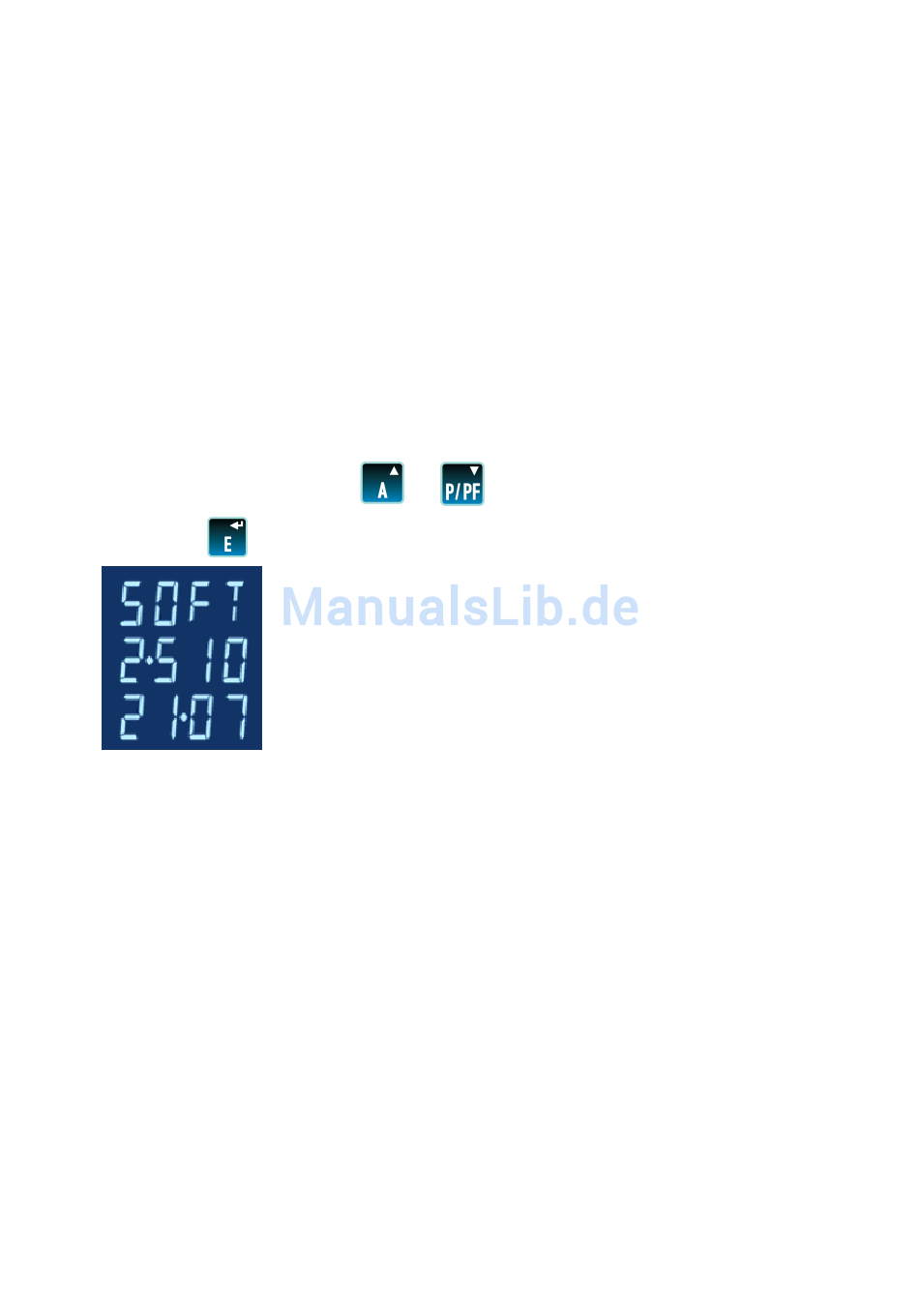

wird die Anzeige ausgewählt. In der Anzeige werden folgende Werte dargestellt.
Firmware des Gerätes, hier 2.510
Fertigungsversion, hier 21.07
5. Spezifikation
5.1 Messwerte
Das Multifunktionsmessgerät Integra Ri3 kann in einphasigen, dreiphasigen 3-Leiter und dreiphasigen
4-Leiter Netzen die nachfolgenden Parameter erfassen.
5.1.1 Spannung und Frequenz
Nennspannung
Frequenz
Prozentualer Anteil der Störungen durch harmonische
Oberwellen (%THD) in den Strangspannungen
Prozentualer Anteil der Störungen durch harmonische
Oberwellen (%THD) in den Leiterspannungen
5.1.2 Strom
Strom je Phase: Messbereich 1 bis 9999A. Vorgabe durch Einstellung der Primärwerte externer Stromwandler.
Neutralleiterstrom (berechnet). Nur in dreiphasigen Systemen verfügbar.
Maximaler Mittelwert des Stroms je Phase, seit der letzten Rückstellung.
Maximaler Mittelwert des berechneten Neutralleiterstromes, seit der letzten Rückstellung.
Prozentualer Anteil der Störungen durch harmonische Oberwellen (%THD) je Strompfad.
Seite 22 von 29 Bedienungs- und Einbauanleitung Integra Ri3 Multifunktionsmessgerät
12.03.2012 CI-EPP-DE-BEA Ri3 V4
und
das Untermenu zur Anzeige der Firmware und der
100-289 V AC L-N (nicht bei dreiphasigen 3-Leiter Netzen)
173-500 V AC (nur bei dreiphasigen Netzen)
45-66 Hz
Nicht bei dreiphasigen 3-Leiter Netzen
Nur bei dreiphasigen Netzen
