3. Um das Protokoll zu verändern erneut die Taste
des Protokolls blinkt.
4. Mit den Tasten
und
5. Mit der Taste
wird die Auswahl bestätigt. „SET" wird angezeigt,
6. Mit der Taste
wird das Menu zur Einstellung des Protokolls verlassen
und in das übergeordnete Menu zurückgeschaltet.
Wurde JC N2 als Protokoll gewählt, kann mit den Tasten
RS 485 Geräteadresse eingestellt werden (siehe Abschnitt 4.8.4)
Wurde Modbus RTU als Protokoll gewählt stehen die Einstellung gemäß 4.8.1, 4.8.2, 4.8.3, 4.8.4 und
4.8.5 zur Verfügung.
7. Mit den Tasten
und
Geräteadresse angewählt werden.

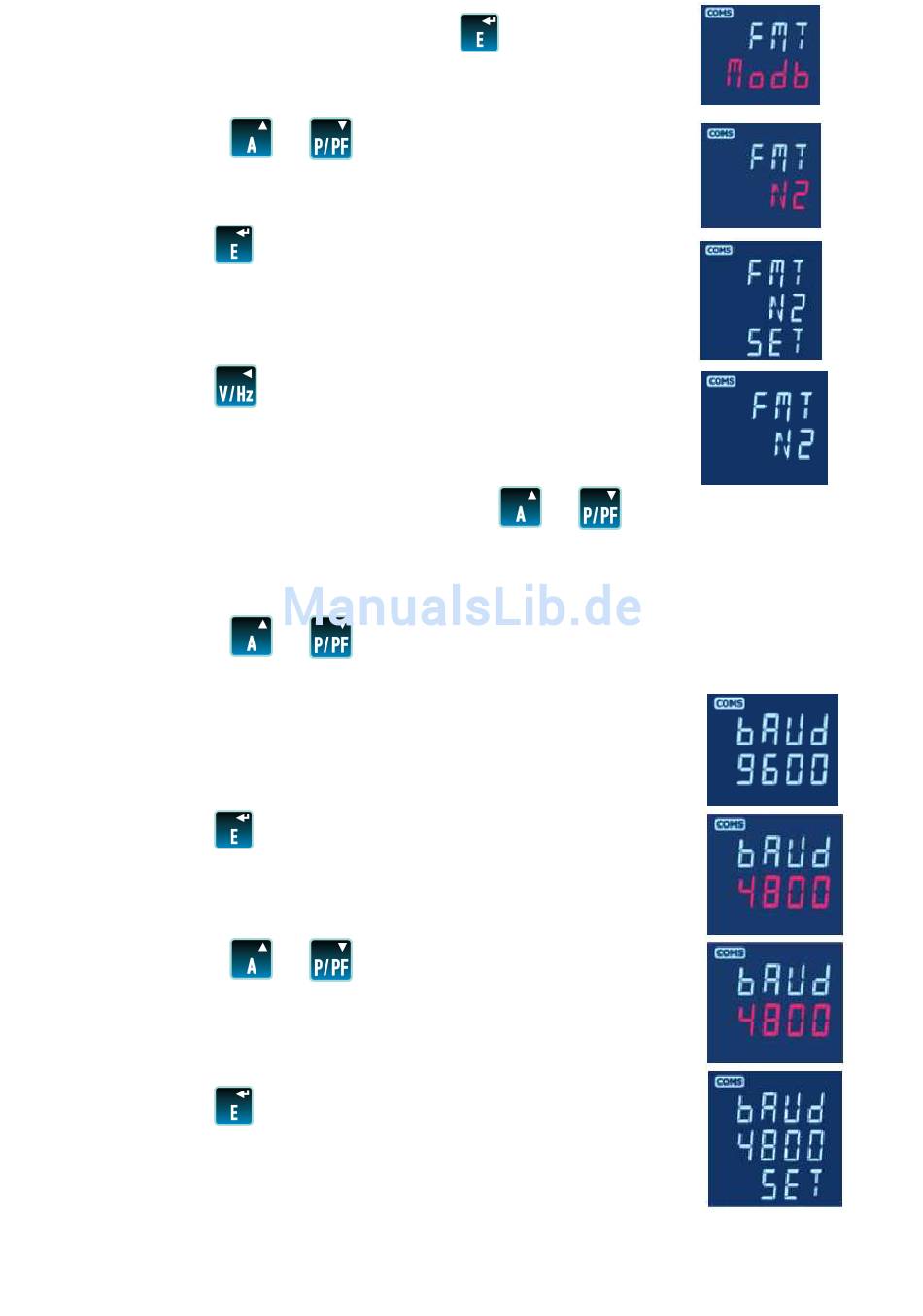

4.8.1 Einstellung der Baudrate (nur bei Modbus RTU)
1. Um die Baudrate zu ändern ist zu überprüfen, das in der Anzeige die derzeit
Eingestellte Baudrate dargestellt wird.
2. Mit der Taste
wird die Einstellung der Bausrate ausgewählt.
Die Ziffern blinken.
3. Mit den Tasten
und
Baudraten 9600, 4800, 2400, 38.4k (38400) und 19.2k (19200) erfolgen.
4. Mit der Taste
wird die Auswahl bestätigt. „SET" wird angezeigt
Seite 13 von 29 Bedienungs- und Einbauanleitung Integra Ri3 Multifunktionsmessgerät
12.03.2012 CI-EPP-DE-BEA Ri3 V4
betätigen. Die Anzeige
wird das gewünschte Protokoll gewählt.
können die Einstellungen von Baudrate, Parität, Stoppbit und
kann jetzt die Auswahl aus den möglichen
und
die
