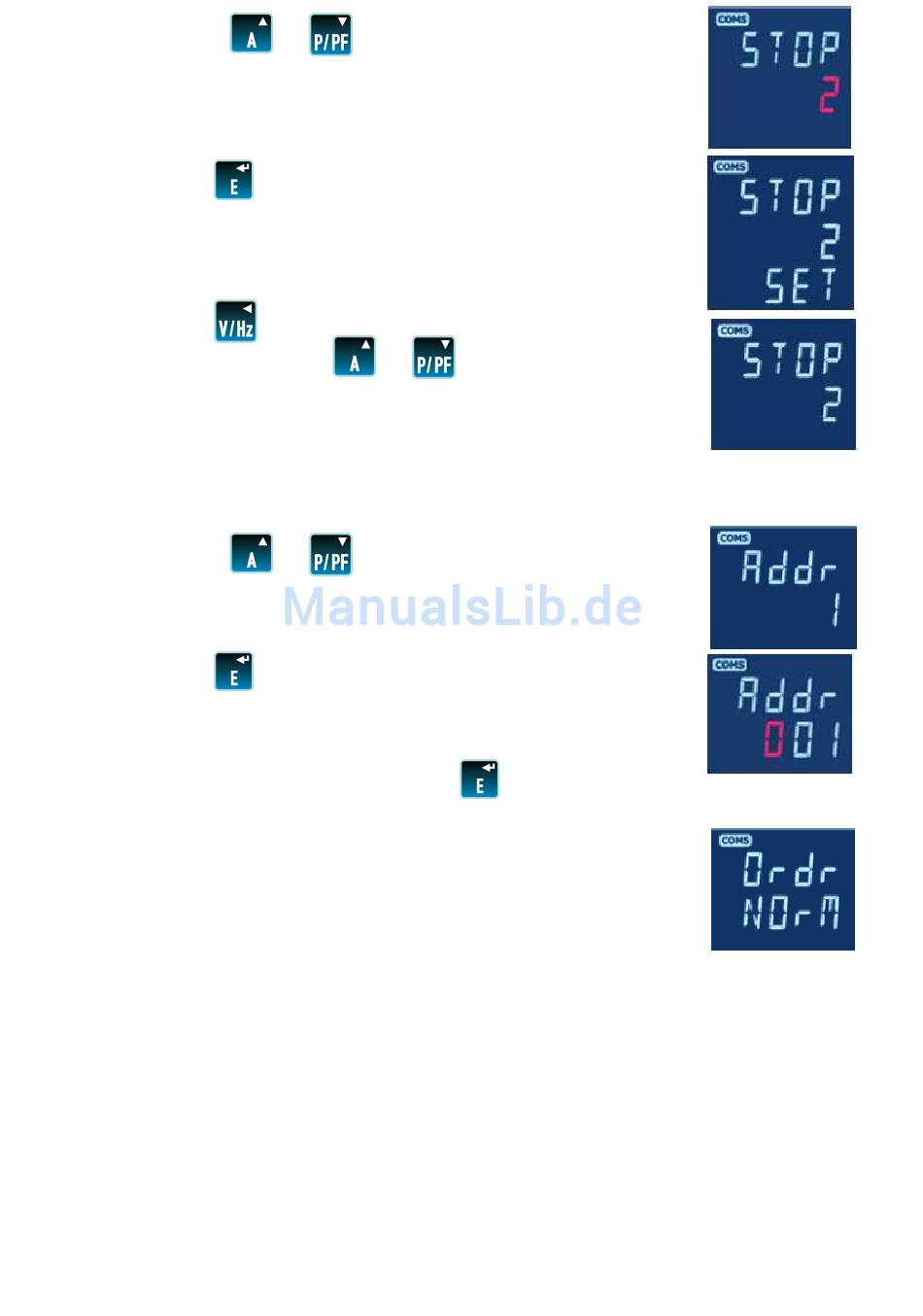

3. Mit den Tasten
und
Es kann zwischen einem (1) und zwei (2) Stoppbit gewählt werden.
4. Mit der Taste
wird die Auswahl bestätigt. „SET" wird angezeigt.
5. Mit der Taste
wird das Untermenu zur Einstellung des Stoppbit verlassen.
„SET" erlischt. Mit den Tasten
Untermenus zur Kommunikationseinstellung aufgerufen werden.
4.8.4 Einstellen der Geräteadresse im Netzwerk
Ein RS485 Netzwerk kann über eine nach oben begrenzte Anzahl von Geräten verfügen. Um die Geräte
eindeutig zu adressieren, wird im Modbus RTU Netzwerk eine Adresse zwischen 1 und 247 festgelegt.
Im JC N2 Netzwerk wird eine Adresse zwischen 1 und 255 festgelegt.
1. Mit den Tasten
und
aufgerufen.
2. Mit der Taste
wird die Einstellung ausgewählt. Die erste Ziffer blinkt.
3. Gemäß der unter 4.2.2 beschrieben Vorgehensweise wird die dreistellige Adresse
festgelegt. Die Bestätigung erfolgt mit der Taste
4.8.5 Modbus „Word Order" (nur bei Modbus RTU)
In dieser Anzeige wird die „Word Order" (Hi/Lo) des 8-bit Bytes der Modbus
Nachrichtenformates dargestellt. In der Werkseinstellung ist „Hi" als normaler Wert
Vorgegeben. Veränderungen können nur über die Modbus Schnittstelle, ggf. durch
Nutzung der Konfigurationssoftware, erfolgen. Weitere Informationen dazu sind im
Kommunikationshandbuch zu den Multifunktionsmessgeräten Ri3 und Ci3 enthalten.
4.9 Impulsausgang
Nachfolgend wir die Einstellung des vorhandenen Impulsausganges beschrieben. Einstellungen müssen
nur vorgenommen werden, wenn der Impulsausgang genutzt wird und können auch nachträglich erfolgen.
Die Einstellungen erfolgen, um dem Impulsausgang einen Wert zuzuweisen.
Es wird erläutert, wie dem Impulsausgang ein Wert der Wirk- oder Blindenergie zugewiesen wird und wie
die Impulslänge eingestellt wird. Weiterhin wird die Einstellung der Impulsrate erläutert, wobei zu
berücksichtigen ist, dass der Impulsausgang maximal 2 Impulse je Sekunde abgeben kann. Basierend auf
der aus Strom und Spannung errechneten Gesamtleistung können Impulshäufigkeiten, die einen Wert von
mehr als 2 Impulsen je Sekunde ergeben würden, nicht eingestellt werden.
Beispiel: In einem einphasigen System wird bei einem Stromwandler mit 900A primär und der maximalen
Eingangsspannung von 289V nach der Formel 900A x 289V eine Maximalleistung von 260kW ermittelt,
Seite 15 von 29 Bedienungs- und Einbauanleitung Integra Ri3 Multifunktionsmessgerät
12.03.2012 CI-EPP-DE-BEA Ri3 V4
wird der gewünschte Wert gewählt.
und
können weitere
wird das Untermenu zur Einstellung der Adresse
