In diesem Menu können die Energiewerte (kWh, kVArh) und / oder maximale Mittelwerte von Strom und
Wirkleistung zurückgesetzt werden.
Energiewerte und maximale Mittelwerte können separat oder gemeinsam zurückgestellt werden.

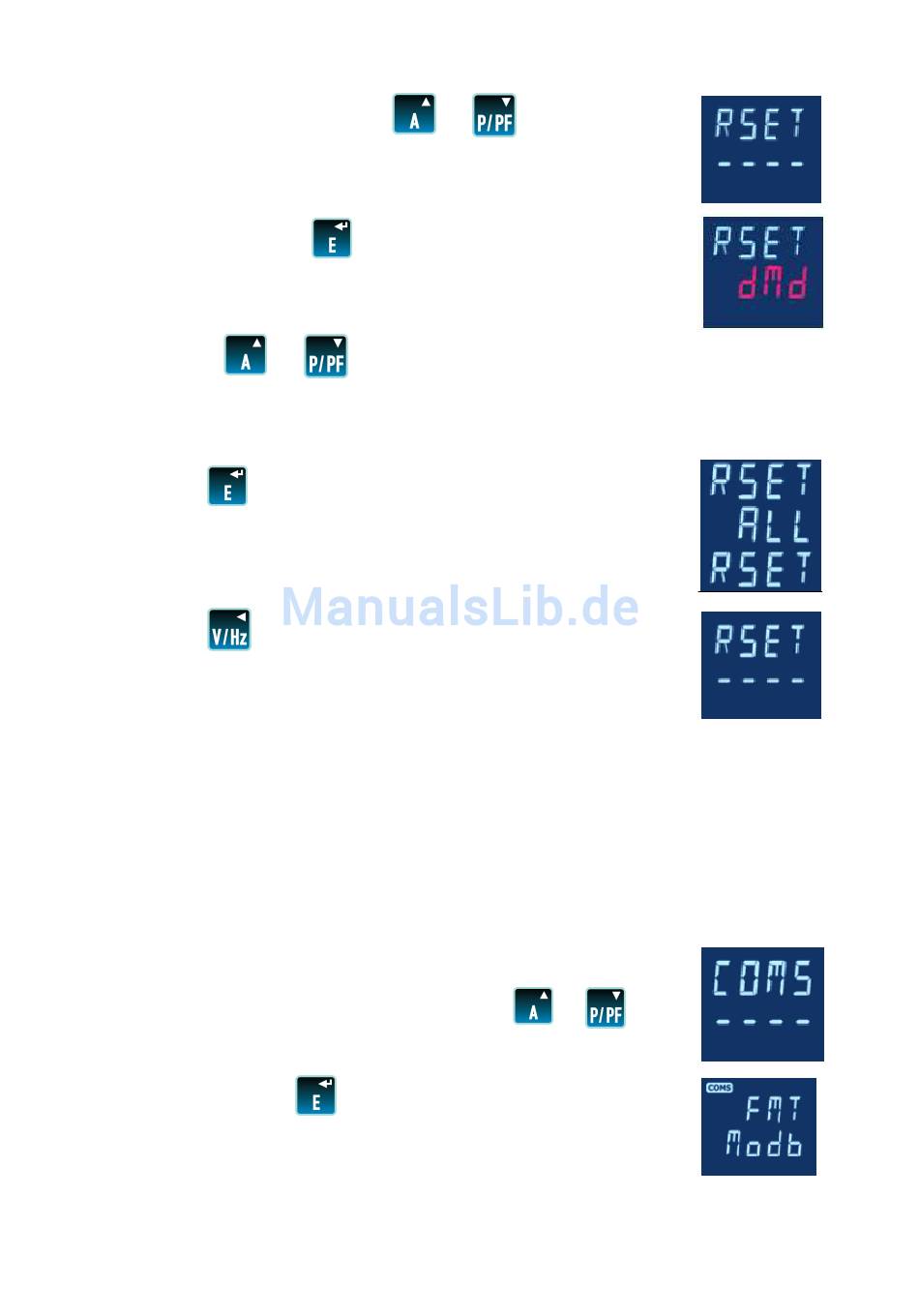

1. Vom Einstellmenu wird mit den Tasten
zur Rückstellung aufgerufen.
2. Durch Betätigung der Taste
„dMd" blinkt.
3. Mit den Tasten
Rückstellung gewählt:
„dMd" Mittelwerte, bzw. maximale Mittelwerte der Ströme und der Wirkleistung
„hour" Energiewerte (bezogene und abgegebene Wirkarbeit und Blindarbeit)
„ALL" Mittelwerte und Energiewerte
4. Mit der Taste wird die Auswahl bestätigt. Die Anzeige blinkt nicht mehr.
Zusätzlich wird in der unteren Zeile „RSET" dargestellt.
5. Mit der Taste wird das Menu zur Rückstellung verlassen und in das
allgemeine Einstellmenu zurückgeschaltet.

4.8 Kommunikation

Die RS485 Schnittstelle des Multifunktionsmessgerätes Integra Ri3 kann zur Kommunikation von
Messwerten in übergeordneten Systemen verwendet werden. Dazu steht das Modbus RTU oder das
Johnson Controls (JC) N2 Protokoll zur Verfügung. Für das Modbus RTU Protokoll können Baudrate,
Parität und Stoppbit eingestellt werden. Für JC N2 sind diese Werte nicht veränderbar. Bei beiden
Protokollen kann die Geräteadresse eingestellt werden. Einstellungen zur Kommunikation müssen nur
vorgenommen werden, wenn die Schnittstelle genutzt wird und können auch nachträglich erfolgen.
Zunächst wird das zu nutzende Protokoll festgelegt.
1. Aus dem allgemeinen Einstellmenu wird mit den Tasten
Untermenu zur Einstellung der Kommunikation aufgerufen.
2. Bei Betätigung der Taste
angezeigt.
Seite 12 von 29 Bedienungs- und Einbauanleitung Integra Ri3 Multifunktionsmessgerät
12.03.2012 CI-EPP-DE-BEA Ri3 V4
und
wird die Rückstellung aufgerufen.
und wird zwischen den Möglichkeiten zur
wird das aktuell gewählte Protokoll Modb oder N2
wird die Funktion
und das
