8. Installazione Connessione e Configurazione.
8.1. Campo di collegamento.
La zona di collegamento zone e' accessibile attraverso la parte posteriore del disco della Parte Alta del
Rivelatore (Vedi Fig.4). La morsetta sulla destra non e' usata.
8.2. DIP Switch Installazione.
L'accesso all'installazione della configurazione e' attraverso la parte posteriore del disco sulla Parte Alta del
Rivelatore (Vedi Fig.4)
Dip switch 1 su quattro paletti "dip switch" e' usato per l'allarme auto reset, OFF = allarme chiuso e ON = auto reset.
Dip switch 2 su quattro paletti "dip switch" e' usato per selezionare il tipo di centrale, OFF = centrale IT200 (JSB) e
ON = centrale FP200/400 (Menvier).
Dip switch 3 e 4 sono usati per installare la soglia di allarme.

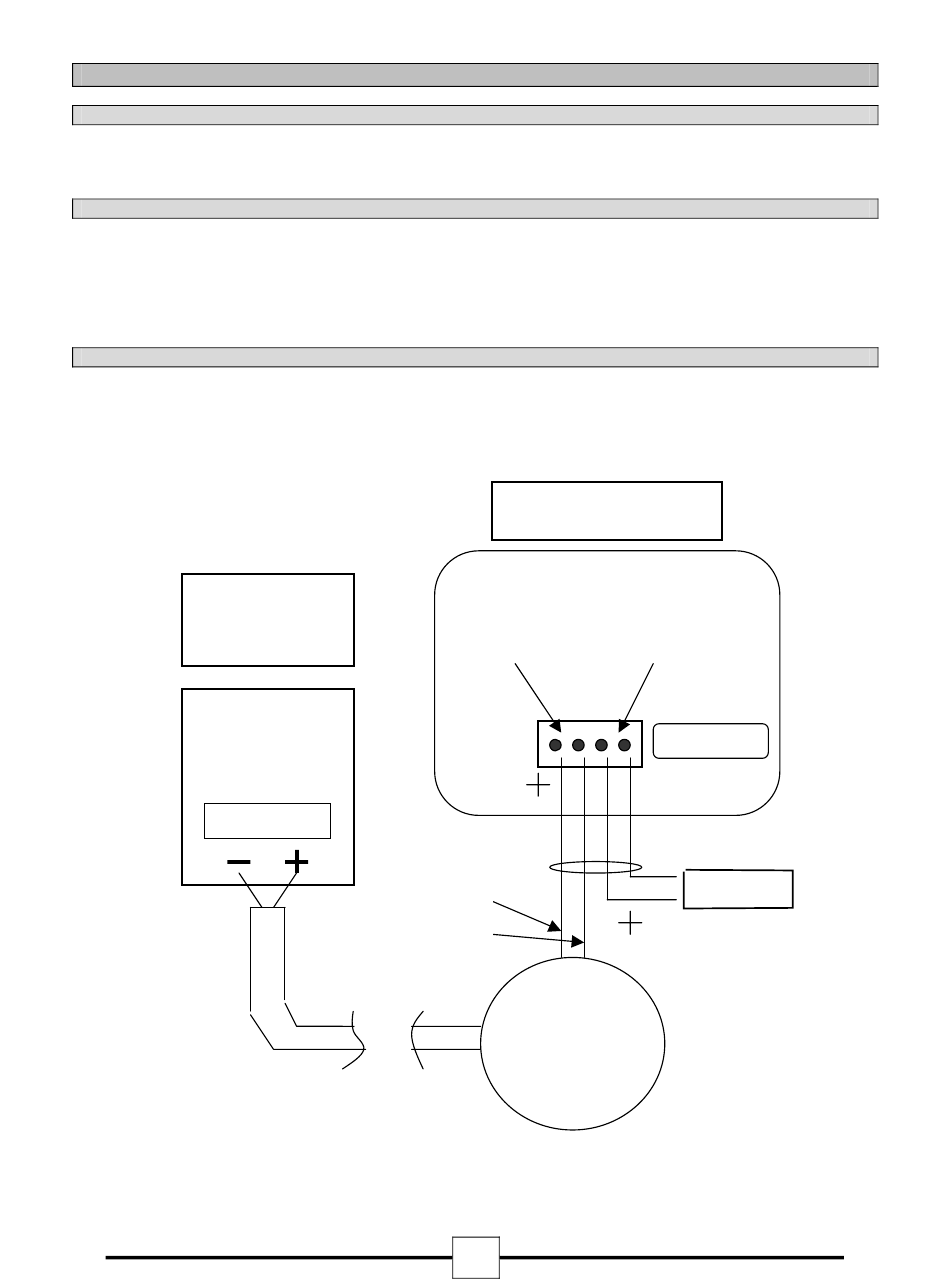

8.3. Zona tipica di collegamento singolo.
Per operare con una centrale IT200 Serie (JSB) collegare il rivelatore come indicato sotto e connettere un
modulo attivo EOLM-1 alla estremita' della linea come indicato sotto.
Quando il rivelatore viene usato con una centrale FP200/400 (Menvier) connettere il rivelatore ma NON
installare il componente estremo della linea come indicato sotto.
Connessione
con centrali
convenzionali
Zona collecamento
22318.31.01 21.04.06
0044-018-01 29-10-08
Cooper Lighting
MBD50R & MBD100R
Zona IN
Zona +ve
Zona -ve
Scatola congiungimento,
E.O.L puo' essere
installato qui se ultimo
dispositivo.
8
Zona OUT
Installare EOL
se centrale JSB
