Tipico Spazio Minimo del Rivelatore
Distanza Rivelatore
10
20
30
40
50
In tutte le installazioni, gli ultimi certificati nazionali d'incendio devono essere consultati. In caso di
dubbio sulla
corretta altezza di installazione, la posizione puo' essere determinato tramite tests di fumo.

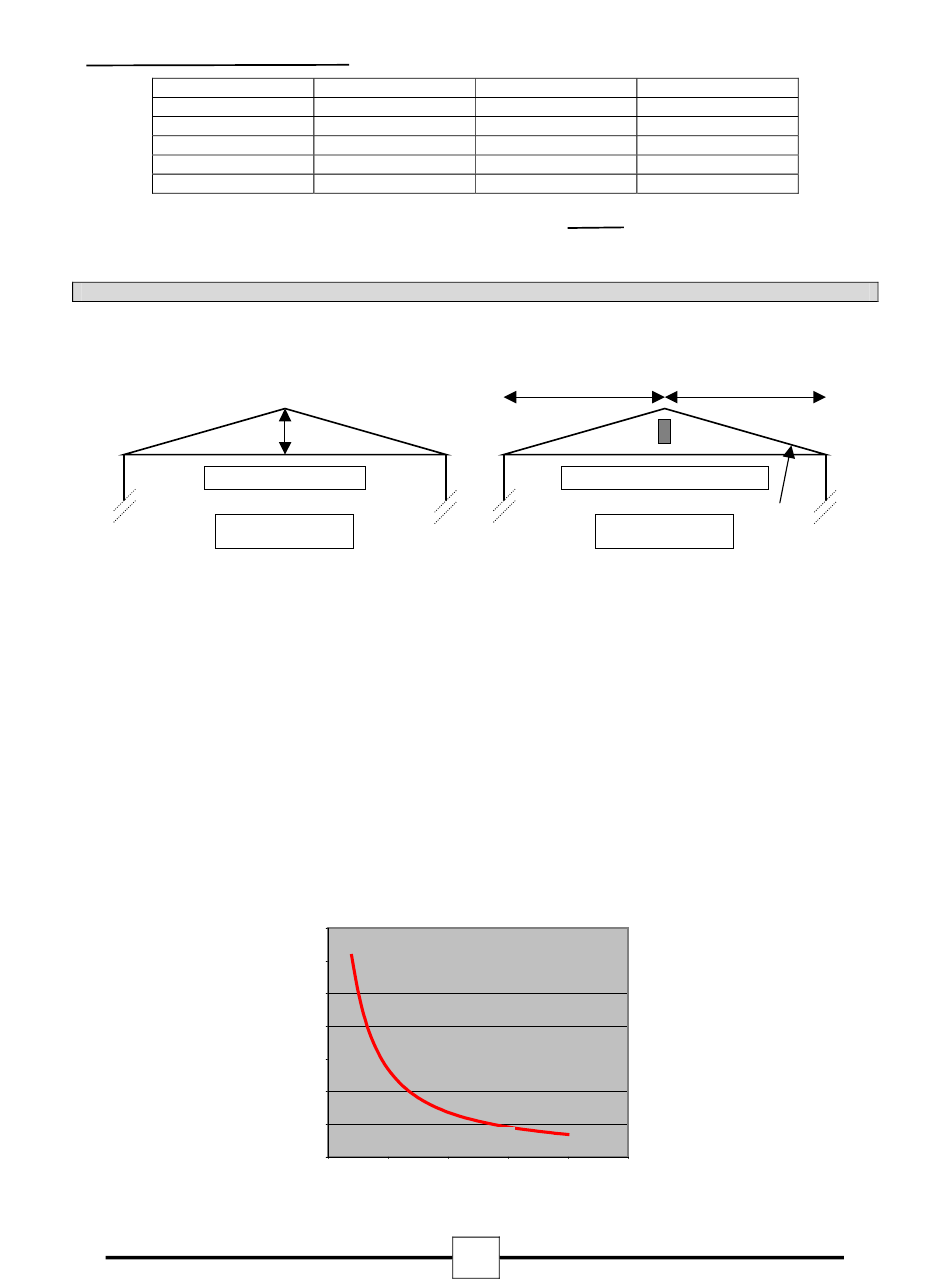

3.1. Posizione Rivelatore In Apice in Pendenza Soffitto.
Un soffitto e' definito come inclinato se la distanza dalla parte alta dall'apice all'intersezione del soffitto e
il muro adiacente e' maggiore di 0.6 metri. Vedi Fig. 1.
Pendenza se Χ ≥ 0.6 Metri
Quando un Rivelatore e' posizionato nell'apice di un soffitto (Vedi Fig. 2), la distanza laterale coperta del rivelatore
(Y) puo' essere aumentata in relazione all'angolo dell'inclinazione (Φ).
Per Esempio:
Se l'inclinazione dell'angolo e' di 20 gradi, la copertura laterale puo' essere aumentata da 7.5 metri per entrambi
i lati del ricevitore (Υ):
Υ = 7.5 + (7.5 x 20/100) metri
Υ = 9 metri
Quindi, con un tetto inclinato di 20 gradi la copertura laterale puo' essere aumentata da 7.5 metri per entrambi
i lati della barriera lineare a 9 metri su entrambi i lati della barriera lineare, ma solo se il rivelatore e'
posizionato nell'apice. Tutti gli altri calcoli rimangono uguali.
Angolo di
Inclinazione
in gradi
22318.31.01 21.04.06
0044-018-01 29-10-08
Spazio Rivelatore
0.87m
1.75m
2.62m
3.50m
4.37m
Χ
Fig. 1.
Limite fino a quando un rivelatore lineare puo' essere
in posizione apice su un tetto
35.0
30.0
25.0
Rivelatore lineare puo' essere posizionato in
20.0
15.0
10.0
5.0
Il tetto puo' essere definito come piatto
0.0
0
5
Larghezza di una Stanza in metri
Distanza Rivelatore
60
70
80
90
100
Υ
Υ (max) = 7.5 + (7.5 x Φ/100)
10
15
20
3
Spazio Rivelatore
5.25m
6.12m
7.00m
7.87m
8.75m
Υ
Φ
Fig. 2.
25
