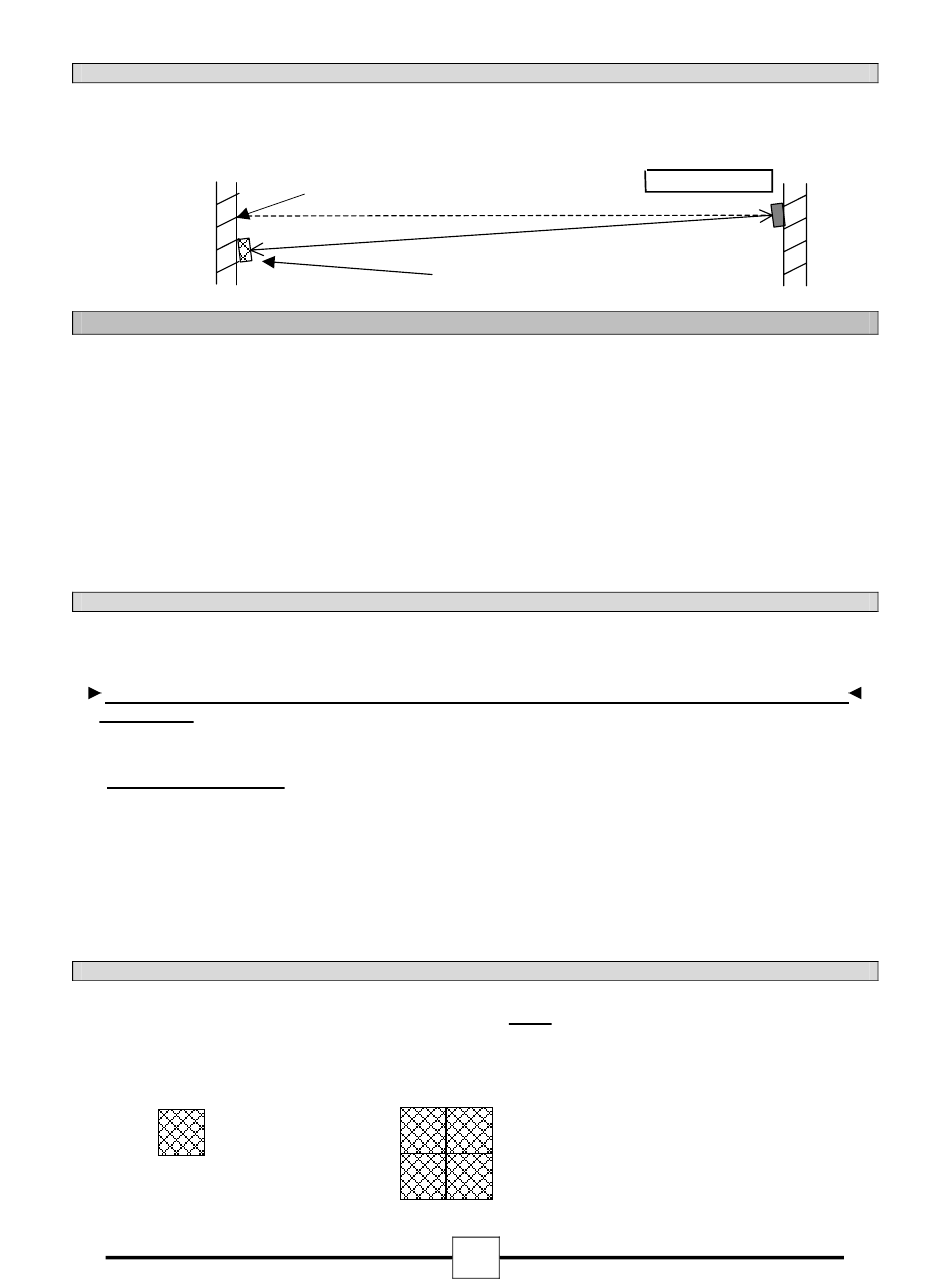

3.2. Posizione Rivelatore In Atrio.
Se il rivelatore e' posizionato in un atrio, o vicino a superfici lineari levigate/cristalline, il prisma (i) deve essere controbilanciato
dalla linea di veduta (circa 300mm), e angolato dietro al rivelatore lineare. Questo puo' essere sia in asse verticale che orizzontale
e ridurra' l'ammontare di falso segnale di ritorno dalle superfici levigate/cristalline. Il segnale riflesso dal prisma (i) ritornera'
al rivelatore in modo normale.
4. Installazione.
Pre-installazione al Piano terra.
Confermare che tutte le parti sono state rifornite come elencate nella lista parti. Vedi pagina 11.
Selezionare se la barriera lineare deve essere chiusa col saliscendi o meno usando il dipswitch 1. Vedi Fig. 4.
Selezionare se la centrale antincendio sia una IT200 Serie (JSB) o FP200/400 (Menvier) e regolarla di conseguenza
al dipswitch 2. Vedi Fig. 4. Se la soglia di allarme richiede di essere regolata dallo standard 35% regolare i dipswitch
3 e 4. La posizione 25% e' la piu' sensibile. Vedi Fig. 4.
L'Assemblaggio della Parte Alta del Rivelatore e' ora pronta per l'installazione. Se la sensibilita' dell'allarme
necessita di essere cambiata dopo l'installazione viene poi richiesto il regolamento della corrente (inserire il Modulo
Allineamento che puo' anche essere usato come un riazzeramento).
4.1. Montaggio ed Installazione della Parte Alta del Rivelatore.
Rimuovere il coperchio esterno prima dell'installazione; questo solo per prevenire che il coperchio si stacchi
durante il maneggio.
Non montarlo su pannelli gessati o muri rivestiti per quanto queste superfici vadino bene, poiche'
si spostera'
Determinare la posizione delle Montaggio Parte Alta, che deve essere montata su una struttura solida tra
0.3 e 0.6 metri sotto il soffitto, e non piu' vicino di 0.5 metri a un muro o una struttura adiacente. Assicurarsi che ci
sia una chiara linea of veduta fino alla posizione proposta del prisma, che deve essere montato su una solida
struttura tra 5 e 100 metri in posizione direttamente opposta al Rivelatore (il raggio dipende dal tipo)
Usando la sagoma stabilita, marcare e installare tutti i 4 punti fissi alla struttura. La piastra posteriore per il
Montaggio della Parte Alta e' fornita di 4 buchi della serratura che permettono una semplice installazione.
Sostituire il coperchio esterno.
Terminare il campo di collegamento. Vedi sezione 8.
4.2. Installazione Prisma.
Dovuto ai principi del riveltore e.s. lineare, il prisma NON deve essere montato su superfici lineari
levigate o cristalline.
Montare il Prisma su una struttura solita, 90º sulla traiettoria della barriera lineare, tra 5 e 50 metri (MBD50R), e
50 a 100 metri (MBD100R) in posizione direttamente opposta al Rivelatore.
MBD50R =
1 Prisma
22318.31.01 21.04.06
0044-018-01 29-10-08
Posizione Normale Prisma (i) e
linea di veduta c entrale
Controbilancio Prisma (i) posizione e traiettoria
MBD100R =
4 Prismi
4
Piano di Visione
Parte alta
rivelatore
