6.4. Uscita dal Modulo di Allineamento.
Non rimuovere il rivelatore dal muro durante questa azione
Usando il modulo switch (Vedi fig. 4)) selezionare il Modulo di Percorso d (la presa sara' in posizione abbassata).
Sul modulo di uscita dall'allineamento, il Rivelatore eseguira' un controllo interno di calibrazione. Se questo smette di
funzionare, dovuto al cattivo allineamento e per un'interferenza elettrica od ottica, il livello del segnale
sarà compensato. Se dopo 60 secondi, il livello di corrente non e' ancora corretto, il LED Antincendio
si illuminera' e la centrala mostrera' un Incendio. La procedura di allineamento deve essere ripetuta.
Se il controllo interno di calibro si completa in modo esauriente, il LED GIALLO lampeggiera' una volta ogni 10
secondi. La centrale dovra' essere riazzerata. Il Rivelatore sara' in modulo normale di funzionamento.
7. Verifica del Sistema.
Dopo che l'installazione e' riuscita e aver allineato il Sistema, le condizioni di allarme e di guasto richiederanno una
verifica.
7.1. Test Allarme (fumo).
Prendere nota della soglia selezionata durante l'installazione (parametro preassegnato 35%).
Selezionare il segnale di oscuramento sul filtro da corrispondere con la soglia del Rivelatore d'allarme (vedi fig. 3).
Collocare il filtro sopra il ricevitore ottico (Parte Alta del Rivelatore − l'estremita' opposta all'indicazione posizione
LE D) al corretto valore di oscuramento determinato dalla soglia selezionata, e.s. se una soglia di 3 5% e' stata
selezionataa posizione filtro passa proprio il valore di oscuramento 35% sul filtro stesso (vedi fig 3.).
Prendere nota di non coprire il trasmettitore ottico.
Il Rivelatore indichera' un incendio entro 10 secondi tramite il lampeggiamento del LED Rosso e lo indichera' alla
entrale Antincendio.
7.2. Fault Test.
Coprire totalmente il Prisma(i) con un materiale non-trasparente e verificare che il Rivelatore indichi una condizione
di guasto dopo circa 10 secondi. Il LED Giallo sul Rivelatore lampeggiera', e la centrale indichera' una
condizione di Guasto. La condizione di guasto si regolera' automaticamente dopo un periodo di 10 secondi
e l'oscuramento verra' rimosso.
Ricevitore ottico

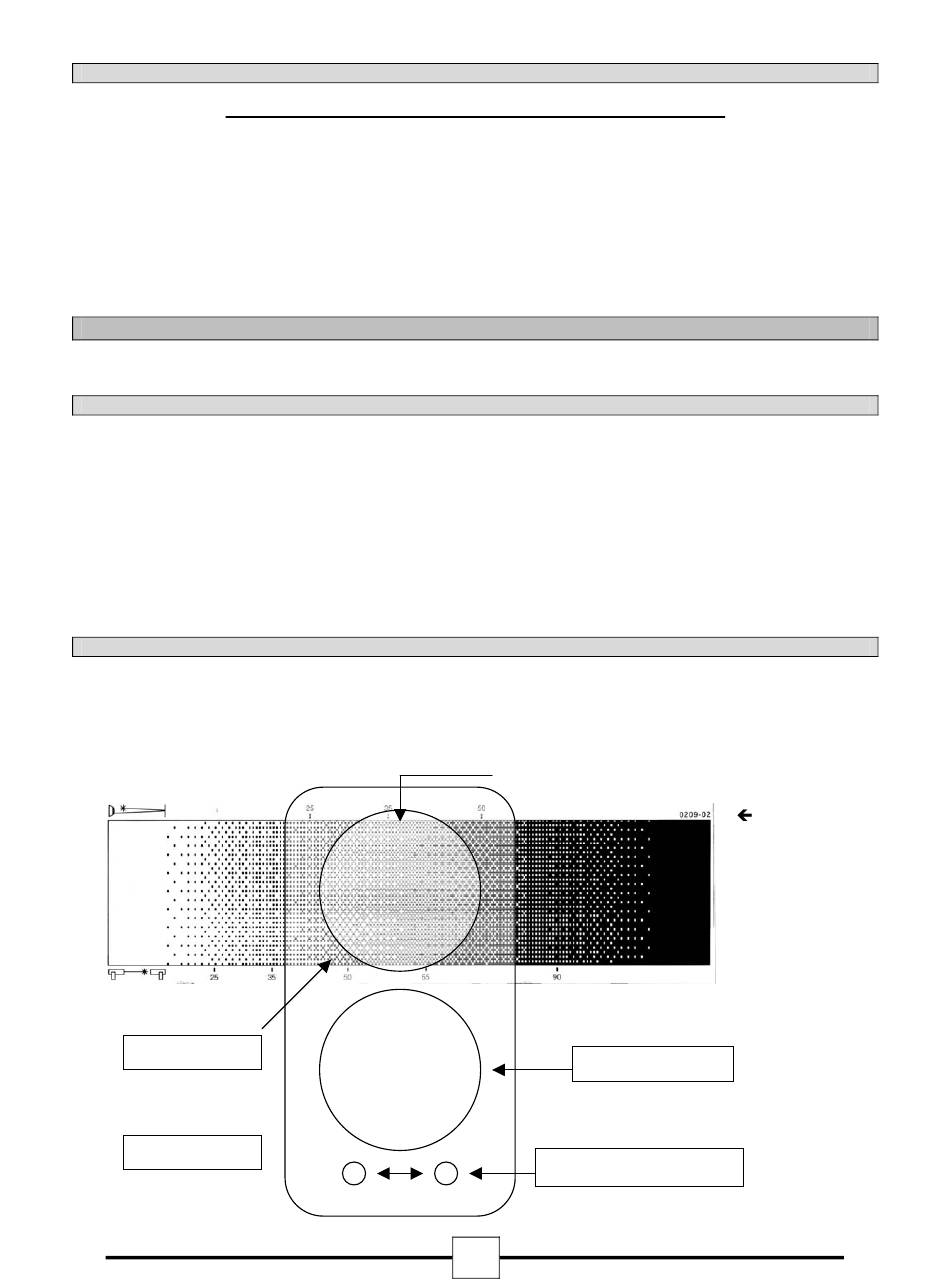

Fig. 3.
22318.31.01 21.04.06
0044-018-01 29-10-08
Allineare il filtro per installazione corretta oscuramento e soglia
ROSSO GIALLO
7
Trasmettitore ottico
Indicazione Condizione LED
Indicazione Condizione LED
Valore di oscuramento
