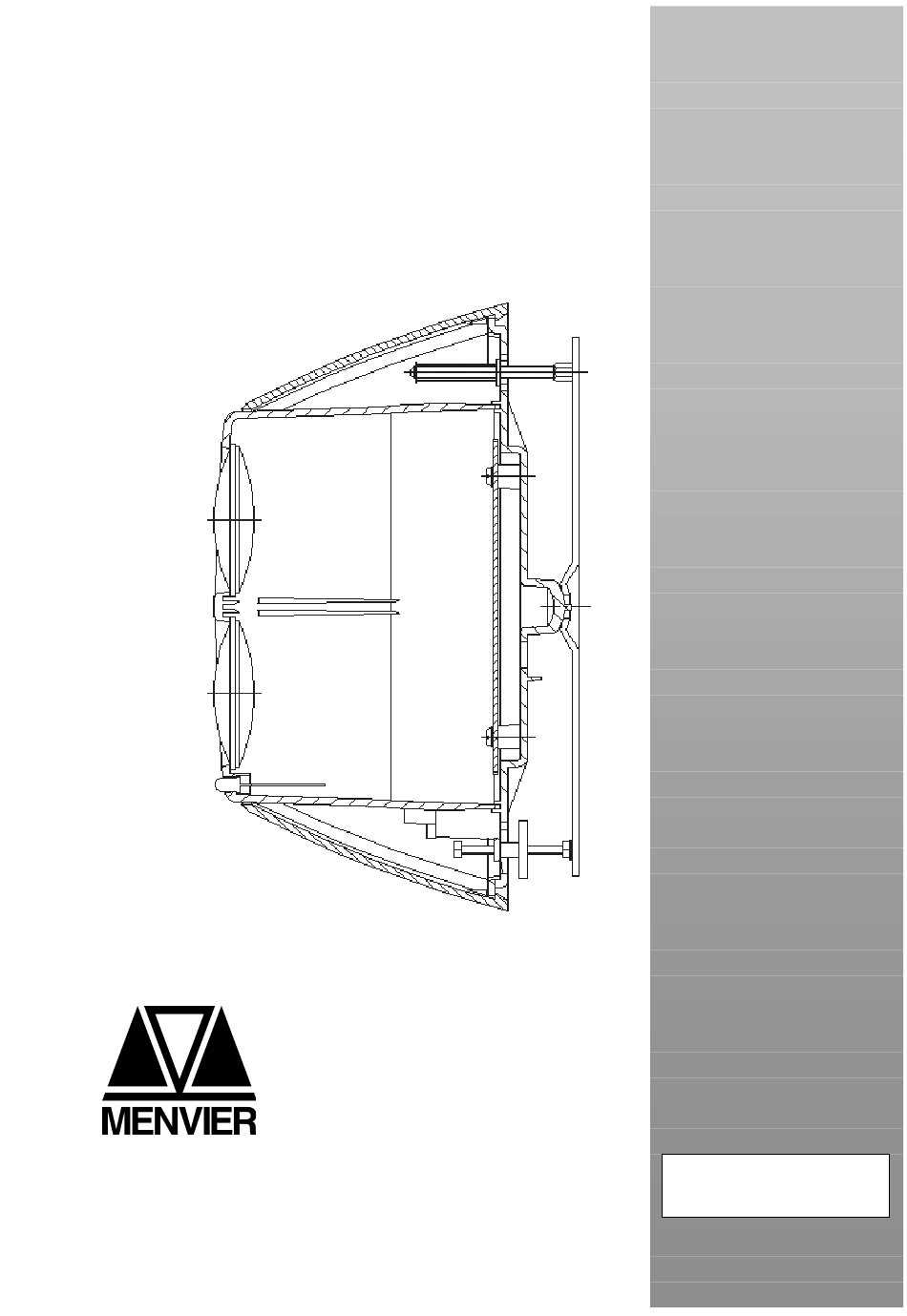

MBD50R & MBD100R
Reflective Beam Detectors
22318.31.02
05.09.12
22318.31.01 21.04.06
FEATURES
Microprocessor
•
controlled
Range 5 – 50 Metres
•
Range 50 – 100 Metres
•
Unique simple alignment
•
Zone powered
•
Selectable alarm
•
thresholds
Low current
•
consumption
Automatic contamination
•
compensation
Zone Powered
Inhaltsverzeichnis
Inhaltszusammenfassung für Menvier Security MBD50R
-
Seite 13: Linienförmiger Optischer Rauchmelder
MBD50R & MBD100R Linienförmiger optischer Rauchmelder Besondere Eigenschaften Mikroprozessor • gesteuert Reichweite 50R : • 5 bis 50 Meter Reichweite 100R : • 50 bis 100 Meter Einzigartig, das neue • Abgleich- Verfahren Wählbare • ALARM- Schwellen Sehr geringe •... -
Seite 14: Systembeschreibung
1. System Beschreibung. Der Rauchmelder enthalten in einem Gehäuse immer gemeinsam Sender und Empfänger. Der Sender strahlt einen dünnen unsichtbaren Infrarot-Lichtstrahl auf den gegenüber montierten Reflektor, dieser reflektiert das Licht in den Empfänger zurück zur Signal-Bearbeitung. Der Weg des Kernlichtstrahls muß... - Seite 15 Bitte beachten Sie Ihre nationalen und regionalen Vorschriften. An einigen Stellen haben wir wichtige Verweise auf deutsche Regeln eingefügt, diese Beschreibung basiert auf BS 5839 Part 1 & 5. 3.1. Plazieren von Meldern unter flachen Decken. Nach VdS: 12 bis 14m Breite und Deckenabstand 0,3 bis 0,9 m bei flachen Dächern, Höhe bis 16m. Es gelten folgende Mindestabstände für die Melderachsen: Entfernung zwischen Melder und Reflektor (m) Es sind die geltenden nationalen Vorschriften für die Projektierung von Brandmeldesystemen zu beachten.
- Seite 16 3.2. Melder-Position im First von Satteldächern. Von einem Satteldach spricht man, wenn die Höhe X zwischen First und Traufe min 0,6 m beträgt ( Fig. 1.) Die folgenden Beschreibungen sind nicht immer konform mit VdS 2095 Υ Υ Υ Υ Υ...
- Seite 17 3.3. Melder-Plazierung in Atrium-Bauten Wird der Melder in einem Atrium oder in Bereichen mit Glas- bzw. spiegelnden Oberflächen installiert, sollte der IR-Lichtstrahl nicht senkrecht auf diese Flächen treffen. Melder bzw. Reflektor sind etwa 300 mm waagerecht oder senkrecht versetzt zu positionieren. Hierdurch werden störende Fremdreflexionen von der Montagefläche des Reflektors verringert, währen das Nutzsignal vom Reflektor senkrecht zum Melder zurückgeworfen wird.
-
Seite 18: Abgleichen Des Melders (Fein-Abgleich)
Das Reflektions-Prinzip des Rauchmelder benötigt den exakt definierten Prismen-Reflektor. Fremdreflexionen verursachen Störungen, sie müssen auf jeden Fall vermieden werden. Beim Einsatz des Melders in Atrium-Objekten, auf Glaswänden oder anderen spiegelnden Oberflächen sollte die Melderachse etwas aus der Senkrechten versetzt verlaufen (siehe Abschnitt 3.3). 1 Prismenkachel für 4 Prismenkacheln für den 100R... - Seite 19 GELB blinkend • Der Empfänger erhält ein schwaches Signal, die Sendeleistung wird automatisch erhöht. • Keine LED leuchtet, es sind Sendeleistung und Empfängerverstärkung optimal aufeinander eingestellt. Dieser Zustand sagt aber nicht, daß Rauchmelder und Reflektor mechanisch optimal ausgerichtet sind. Der Melder kann auch von anderen „Spiegeln“ reflektiertes Licht erhalten, Sendeleistung zu stark ! ROT und GELB LED blinkend •...
- Seite 20 6.4. Abschluß der Abgleichprozedur Stellen Sie den Betriebsarten-Schalter, Mode Switch, nach unten in die Betriebsstellung, nehmen Sie hierbei den Melder nicht von der Wand. Nach Verlassen des Abgleich-Betriebs durchläuft der Melder für ca. 60 Sekunden einen internen Kalibrierungs- test. Dabei blinkt die gelbe LED im Sekundentakt und erschlischt anschließend. Wenn der Check fehlschlägt, leuchtet die LED dauernd gelb, der Grund kann eine schlechte Ausrichtung des Melders sein oder elektrische / optische Störungen während des Checks.
- Seite 21 Bei Verwendung einer JSB-Schalttafel ist der Melder wie unten gezeigt zu verdrahten und ein EOLM-1 aktives Leitungsabschlussmodul wie unten gezeigt anzuschließen. Bei Verwendung einer Menvier-Schalttafel ist der Melder wie unten gezeigt anzuschließen, es darf aber KEIN Leitungsabschlussteil installiert werden. Anschlüsse für Cooper MBD50R & MBD100R Herkömmliche Brandschalttafel- anschlüsse...
- Seite 22 9. Ansicht Anschlusse und Konfigurationsschalter 1 2 3 4 Fig. 4. Fig. 4. 0044-007-01...
