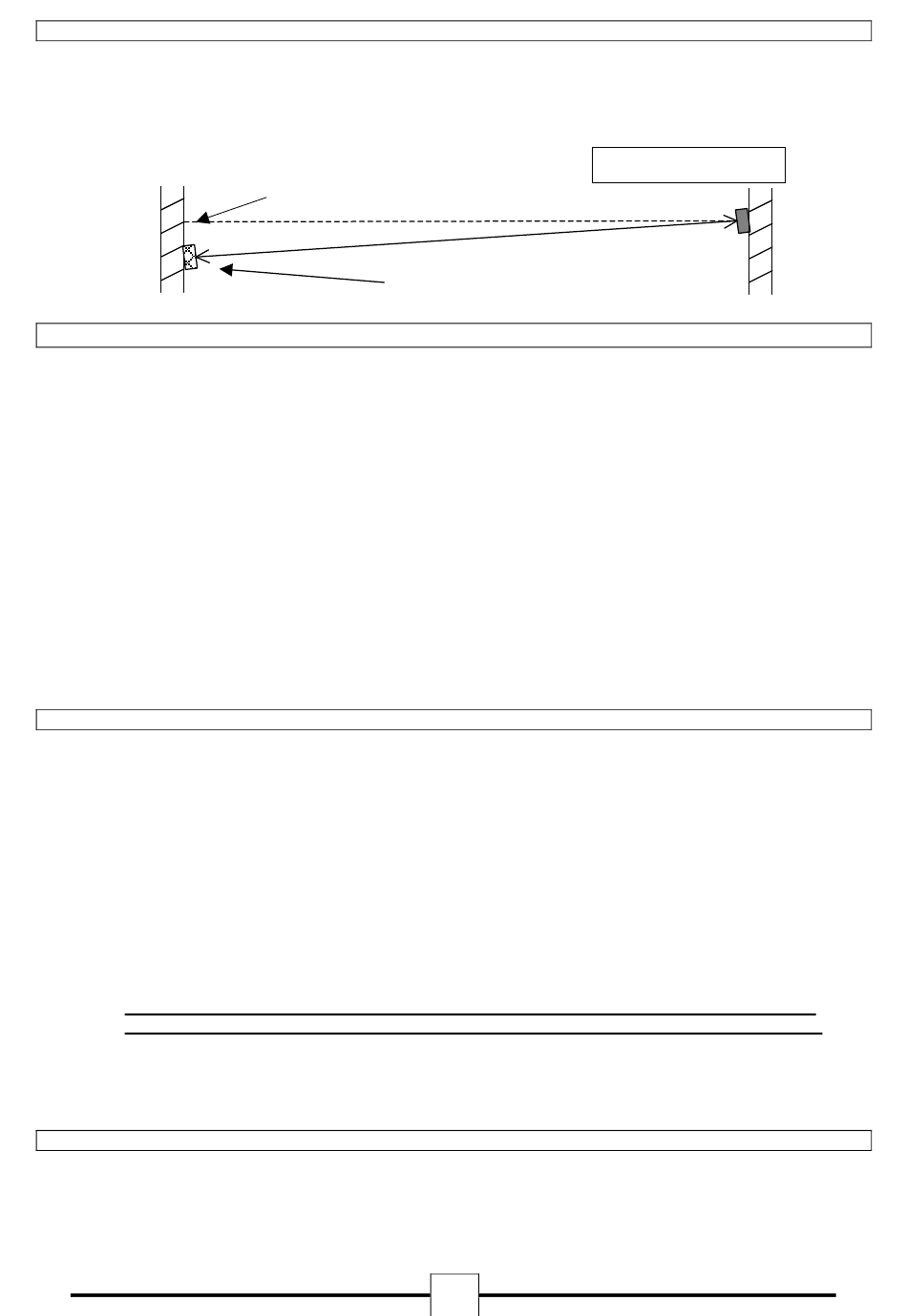

3.3. Melder-Plazierung in Atrium-Bauten
Wird der Melder in einem Atrium oder in Bereichen mit Glas- bzw. spiegelnden Oberflächen installiert, sollte der
IR-Lichtstrahl nicht senkrecht auf diese Flächen treffen. Melder bzw. Reflektor sind etwa 300 mm waagerecht
oder senkrecht versetzt zu positionieren. Hierdurch werden störende Fremdreflexionen von der Montagefläche
des Reflektors verringert, währen das Nutzsignal vom Reflektor senkrecht zum Melder zurückgeworfen wird.
4. Installation
Vorbereitungen:
Kontrollieren Sie die Rauchmelder-Lieferung auf Vollständigkeit gemäß der Aufstellung auf der Seite 12.
Stellen Sie mit den DIP-Schaltern 3 und 4 (Seite 11 Fig. 4 Einstellen der Konfigurationen) den gewünschten
ALARM-Schwellwert ein, ausgeliefert wird der Melder in der mittleren Empfindlichkeits-Einstellung 35%, für
normale Umweltbedingungen. Bei sehr schmutziger Umgebung stellt man den Wert 50% ein.
Mit dem DIP-Schalter 1 wählt man die Funktionen "ALARM speichern" oder "AUTO-Reset", werksseitig
eingestellt ist die Funktion "AUTO-Reset", siehe Fig. 4.
Hinweis:
In Deutschland wählt man für BMA's meistens „ALARM gespeichert" und für RWA's „AUTO-Reset",
bei Zwei-Melder-Abhängigkeit wählt man auch bei BMA's gern die Einstellung „AUTO-Reset".
Der Rauchmelder ist nun fertig zur Montage. Ist nach Inbetriebnahme eine Änderung der Schalterpositionen 1-4
nötig, muß ein Reset des Melders bzw. die Inbetriebnahmeprozedur erneut durchgeführt werden.
4.1. Rauchmelder-Montage
Entfernen Sie die äußere Melder-Abdeckung indem Sie die Schmalseiten oben und unten leicht anheben.
Legen Sie den Montageort auf der Wand fest, der Untergrund muß fest und verwindungssteif sein, der
Abstand zur Decke zwischen 0,3 und 0,6 m, gemäß der zu beachtenden Richtlinien. Ein Rauchmelder mit
seinem Kern-Lichtstrahl soll nicht näher als 0,5m parallel zu Wänden oder Einbauten verlaufen. Vergewissern
Sie sich, daß zur gegenüberliegenden Wand ungehinderte Sicht (freier Raum mit Radius 0,5m um die
Strahlachse) besteht, dort montieren Sie den Reflektor direkt gegenüber, ebenfalls auf eine solide Struktur.
Die Reichweiten betragen 5 bis 50 Meter für den Rauchmelder 50R und 50 bis 100 Meter für den Rauchmelder
100R, immer der einfache Abstand zwischen Gerät und Reflektor.
Mit Hilfe der Melder-Grundplatte kennzeichnen Sie die 4 Befestigungs-Bohrlöcher und vervollständigen Sie die
Anschlüsse und die mechanische Montage des Rauchmelder's.
Hinweis: Nutzen Sie alle vier Schraubbefestigungen und meiden Sie z.B. die Montage auf dünnen
Blechen, diese verziehen sich oftmals und die Schrauben halten nicht im weichen Blech.
Setzen Sie die Melder-Abdeckung wieder auf den Rauchmelder.
Stellen Sie Anschlüsse und Verdrahtung fertig, wie im Abschnitt 8 beschrieben.
4.2. Montage des Prismen-Reflektors
Montieren Sie den Reflektor auf solidem Untergrund, 5 bis 50 Meter entfernt für den Rauchmelder 50R und
50 bis 100 Meter beim Rauchmelder 100R, direkt gegenüber dem Melder. Der Sende-Lichtstrahl muss
rechtwinklig auf den Reflektor treffen, von dem er auf demselben Wege wieder zurückgespiegelt wird. Der
Kernstrahl-Weg muß frei bleiben, bewegte Teile dürfen ihn weder ganz noch teilweise blockieren.
0044-007-01
Normale Reflektorposition und
Strahlachse
Versetzte Reflektorposition und Strahlachse
Schematische Ansicht
4
Rauch
melder
