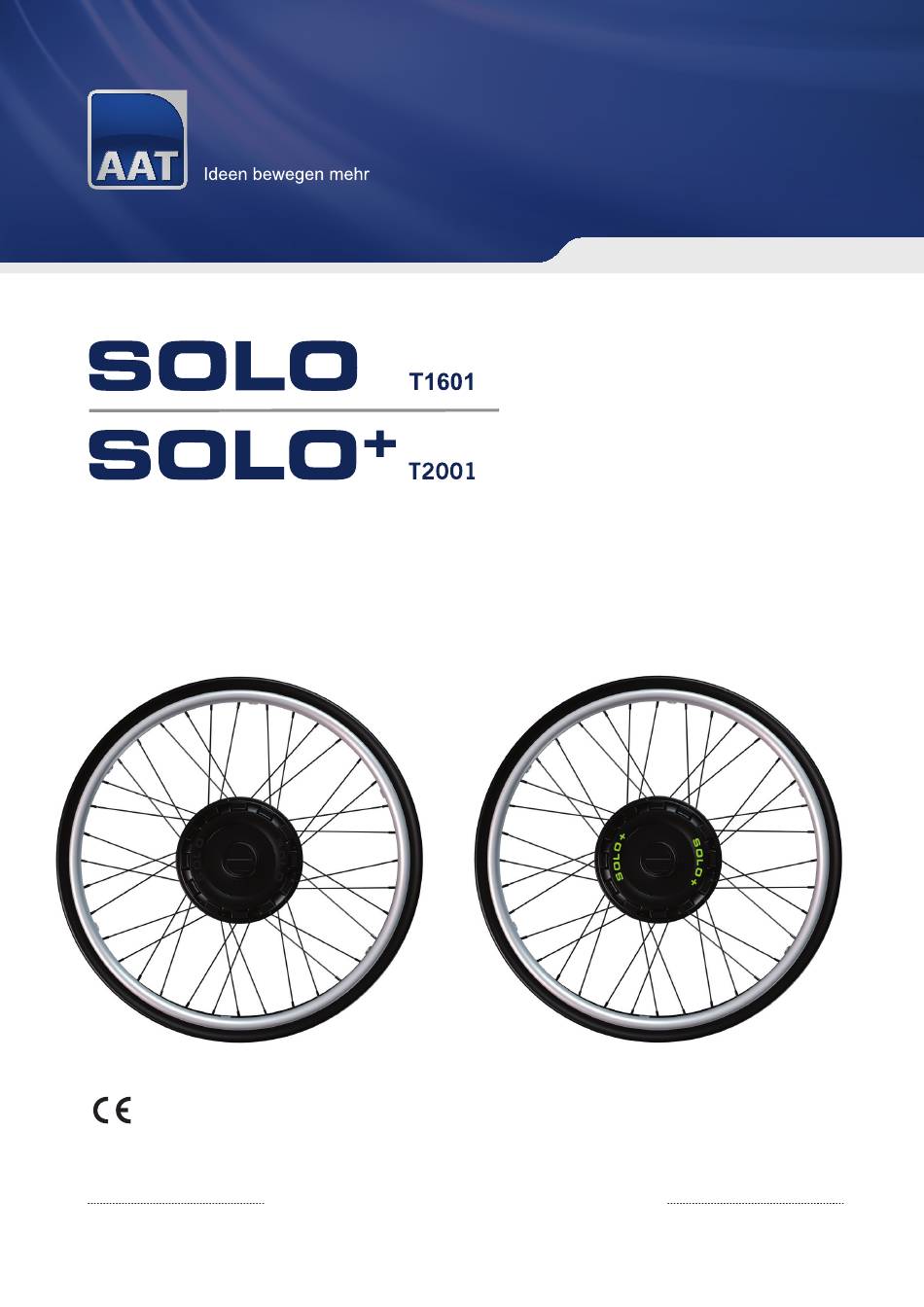

- Seite 1 BLACK EDITION Originalbedienungsanleitung 2019-04 (3.1)
- Seite 2 Kundenbetreuung auf höchstem Niveau Ersatzteile Ausstellungs- und Messegeräte Mit dem professionellen Servicekonzept Reparaturabwicklung Wiedereinsätze erfüllt AAT einmal mehr ihren hohen Qualitätsanspruch und bietet somit dem Technische Auskünfte Reklamationen Kunden ein Rundum-Sorglos-Paket. Fachhändlerschulungen Leihgeräte Wir sind für Sie da!
- Seite 3 (im folgenden SOLO genannt) den einschlägigen Bestimmungen der EG-Richtlinie 2006/42/EG, 2007/47/EG und 93/42/EWG entspricht. Bei einer nicht mit der Firma AAT Alber Antriebstechnik GmbH abgestimmten Änderung des SOLO, verliert diese Erklärung ihre Gültigkeit. Die Erklärung ist nur gültig für die...
-
Seite 4: Inhaltsverzeichnis
Inhaltsverzeichnis Symbole und Sicherheitshinweise Erklärung der Symbole auf der Verpackung Erklärung der Symbole auf dem Gerät Produktbeschreibung Geräteübersicht SOLO / SOLO + ............. . 8 Indikation und bestimmungsgemäßer Gebrauch . -
Seite 5: Symbole Und Sicherheitshinweise
(z.B. Anti-Diebstahl-Vorrichtungen) stören. Stabilitätstests wurden unter Laborbedingungen durchgeführt. Der SOLO kann sich unter Realbedingungen abweichend zu den Labortests verhalten. Schulungen dürfen nur durch den Hersteller, AAT-Außendienst oder den qualifizierten Fachhandel durchgeführt werden. VORSICHT Die Oberflächentemperatur kann sich durch externe Wärmequellen (z. B. Sonnenlicht) erhöhen! -
Seite 6: Erklärung Der Symbole Auf Der Verpackung
WARNUNG Niemals in rotierende/bewegende Teile fassen, um Quetschungen zu vermeiden! GEFAHR Bei vorliegender starker Sehbehinderung und/oder Blindheit darf der SOLO nicht bedient werden! Zulässiges Gesamtgewicht sowie maximales Personengewicht nicht überschreiten, da es zu Defekten oder einer Überlastung des SOLO führen kann! Fahrten bei starkem Regen, Eis, Schnee und unbefestigtem Untergrund (Sand, Schlamm, loser Schotter) vermeiden, um ein Ausrutschen zu verhindern! Nicht auf Rolltreppen oder Laufbändern verwenden, um Verletzungen durch ein Abstürzen oder... -
Seite 7: Erklärung Der Symbole Auf Dem Gerät
B. SOLO = T1601XXXXXX / SOLO = T2001XXXXXX Hinweis Bedienungsanleitung Bedienungsanleitung muss beachtet werden! www.aat-online.de 24 V - Elektrische Spannung / V = Volt Prüfplakette Sicherheitstechnische Prüfung (siehe Kapitel 9 5) Informiert über die Fälligkeit der nächsten Sicherheitstechnischen Prüfung... -
Seite 8: Produktbeschreibung

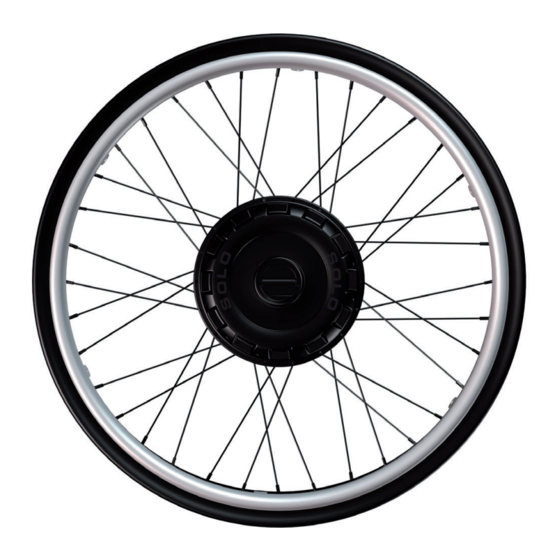

Produktbeschreibung 4 1 Geräteübersicht SOLO / SOLO Hersteller Information: Für eine vereinfachte Zuordnung der einzelnen Bauteile, werden in den folgenden Kapiteln, bei Erstnennung, die hier aufgeführ- ten Nummern mit angegeben. Schnittstelle Akku-Pack (Lithium-Ionen oder Blei-Gel) Akku-Tasche Spiralkabel Bediengeräte-Halterung Bediengerät Antriebsräder Kippstützen Halterung Aufnahme... - Seite 9 Bediengerät Hupe Geschwindigkeitsvorwahl schnell Joystick Display Handaufl age Geschwindigkeitsvorwahl langsam EIN/AUS Antriebsräder Steckkontakt Klinke Aufnahmebolzen Kupplungsscheibe Entriegelung...
-
Seite 10: Indikation Und Bestimmungsgemäßer Gebrauch
4 2 Indikation und bestimmungsgemäßer Gebrauch Der Fahrantrieb SOLO ermöglicht es, einer einzelnen mobilitätseingeschränkten oder gehbehinderten Person, welche nicht mehr in der Lage ist einen manuellen Rollstuhl durch eigene Restkraft zu bewegen, sich selbständig in diesem fortzubewegen. Der Fahrantrieb SOLO lässt sich auch mit einer Bedieneinheit zur Benutzung durch eine Begleitperson ausrüsten. -
Seite 11: Technische Daten Solo
4 4 Technische Daten SOLO WARNUNG - Zulässiges Gesamtgewicht sowie maximales Personengewicht nicht überschreiten, da es zu Defekten oder einer Überlastung des SOLO führen kann! HINWEIS - Technische Daten beachten. SOLO Technik Lithium-Ionen (ALPHA-BOX) Blei-Gel (BETA-Box) Höhe = 191 mm; Höhe = 220 mm;... -
Seite 12: Technische Daten Solo
4 5 Technische Daten SOLO WARNUNG - Zulässiges Gesamtgewicht sowie maximales Personengewicht nicht überschreiten, da es zu Defekten oder einer Überlastung des SOLO führen kann! HINWEIS - Technische Daten beachten. Technik SOLO inkl. Lithium-Ionen Akku-Pack (ALPHA-Box) Abmessungen Akku-Pack Höhe = 191 mm; Breite = 180 mm; Tiefe = 111 mm Beide Antriebsräder = 18,0 kg;... -
Seite 13: Maß-Skizze
4 6 Maß-Skizze +30 mm +30 mm 4 7 Lieferumfang Akku-Pack Antriebsräder (Lithium-Ionen oder Blei-Gel) Akku-Tasche inkl. Klettbänder Bediengerät mit Bediengerätehalterung Ladegerät... -
Seite 14: Zubehör
4 8 Zubehör HINWEIS - Nur AAT Alber Antriebstechnik GmbH Zubehörteile verwenden. Halterung Kippstützen Speichenschutz KFZ-Spannungswandler 12 V / 230 V Akku-Pack (zusätzlich) Begleitsteuerung SmartControl Zubehör für das Bediengerät Einbau Therapietisch Softball Halterung für Begleitsteuerung Tetragabel Handflächenbedienung Schwenkarm Kugel 40 oder 50 mm... -
Seite 15: Montage
Montage 5 1 Antriebsräder VORSICHT - Steckkontakte müssen trocken sein! VORSICHT - Antriebsräder müssen zur Montage ausgekuppelt sein! (siehe Kapitel 6.6) Sollten sich am Rollstuhl noch die Original-Rollstuhlräder befinden, so nehmen Sie diese zuerst ab. Rollstuhl anheben Aufnahme Detailansicht: Antriebsrad positionieren. -
Seite 16: Akku-Pack
5 2 Akku-Pack WARNUNG - Pole des Akku-Packs niemals kurzschließen oder verbinden, um Stromschläge zu vermeiden! VORSICHT - Steckkontakte müssen trocken sein! Fahrmodus herstellen (Bild 1 - 3, nur bei Lithium Ionen Akku-Pack) Fahrmodus herstellen - Schaltleiste drehen Schrauben festziehen. Lithium Ionen Akku-Pack einsetzen. -
Seite 17: Bediengerät
WARNUNG - Niemals ohne beide Kippstützen verwenden, um ein nach hinten Kippen zu vermeiden! WARNUNG - Vor Inbetriebnahme Kippstützen prüfen, um Sicherheit zu gewährleisten! Wenn keine Kippstützen an Ihrem Rollstuhl vorhanden sind, AAT-Kippstützen paarweise verwenden! Kennzeichnung „R“ + „L“ Rastbolzen der Halterung Kippstütze... -
Seite 18: Inbetriebnahme
Inbetriebnahme GEFAHR - Bedienung nur durch eine einzelne, geschulte Person. Diese muss körperlich und geistig in der Lage sein den SOLO sicher zu bedienen und darf nicht an kognitiven Beeinträchtigungen leiden! GEFAHR - Nie ohne beide Kippstütze verwenden, um ein nach hinten Kippen zu vermeiden! GEFAHR - Parallelfahrten an steilen Berghängen oder Schienen vermeiden, um ein Umkippen zu vermeiden! GEFAHR - Straßen, Kreuzungen und Bahnübergänge mit erhöhter Vorsicht überqueren! -
Seite 19: Antriebsräder Einkuppeln
6 1 Antriebsräder einkuppeln Kupplungsscheibe = eingekuppelt. Antriebsrad am Greifreifen drehen. Symbole beachten! drehen bis es hörbar einrastet. = ausgekuppelt. » Auf der anderen Seite wie- derholen. 6 2 Einschalten SOLO einschalten. Bitte SOLO erst einschalten, nachdem Insasse Platz genommen hat. 6 3 Displayanzeigen Startanzeige. - Seite 20 Warnhinweis Warnhinweis Warnhinweis Radverriegelung Radverriegelung Radverriegelung Beide Räder Linkes Rad Rechtes Rad Warnhinweis Warnhinweis Warnhinweis Kupplungsscheibe Kupplungsscheibe Kupplungsscheibe Beide Räder Linkes Rad Rechtes Rad Warnhinweis Warnhinweis Warnhinweis Unterspannung Überspannung Überlast Akku-Pack Akku-Pack...
- Seite 21 Warnhinweis Warnhinweis Aufstehfunktion Temperatur Temperatur Akku-Pack Antriebsräder Parametrisierung Akku-Pack wird geladen Fehlermeldungen (siehe Kapitel 10.2) Akku-Pack Antriebsräder Bediengerät...
-
Seite 22: Fahren Mit Dem Solo
6 4 Fahren mit dem SOLO GEFAHR - Zum Anfahren am Berg Geschwindigkeiten reduzieren, um ein nach hinten Kippen zu vermeiden! HINWEIS - Kapitel Warnhinweise, Fehlermeldungen und Problemlösungen beachten! HINWEIS - Displaybeleuchtung schaltet bei Nicht-Betätigung des Bediengeräts nach 20 Sek. ab. HINWEIS - Abschaltautomatik schaltet bei längeren Pausen nach 10 Min. -
Seite 23: Überwinden Von Hindernissen
Wegfahrsperre aktivieren Wegfahrsperre Plus- Minustaste Plus- und Minustaste deaktivieren gleichzeitig Sekunden gleichzeitig 2 Sekunden SOLO einschalten. gedrückt halten. gedrückt halten. » SOLO schaltet ab. Not-Halt Funktion Beim Loslassen des Joysticks hält der SOLO automatisch innerhalb 1 Meter auf der Ebene an. abhängig vom Gewicht der beförderten Person, dem Untergrund, dem Geländeprofil, etc. -
Seite 24: Manuelles Fahren Mit Steckachsenräder
6 7 Manuelles Fahren mit Steckachsenräder VORSICHT - Quetschgefahr zwischen Reifen und Seitenteil/Armauflage! SOLO ausschalten. Antriebsräder demontieren. Steckachsenräder montieren. (siehe Kapitel 7) Bild 4 - 6 beachten! Entriegelungsknopf der Rad adaptieren. Entriegelungsknopf loslassen. Steckachse drücken. anderern Seite wiederholen. 6 8 Antrieb deaktivieren SOLO ausschalten Antriebsräder auskuppeln... -
Seite 25: Demontage
Demontage Antriebsräder abnehmen Entriegelung klappen. Entriegelung drehen. Antriebsrad abnehmen Vorgang auf der anderen Sei- te wiederholen. Bediengerät abnehmen Die in Kapitel 5.4 aufgeführten Schritte in umgekehrter Reihenfolge durchführen. Akku-Pack entnehmen Die in Kapitel 5.2 aufgeführten Schritte in umgekehrter Reihenfolge durchführen. Bitte beachten Sie, dass beim Lithium-Ionen Akku-Pack der Flugmodus (durchgestrichener Blitz) hergestellt wird. -
Seite 26: Transport
Pflege und Wartung WARNUNG - Reparaturen und sicherheitstechnische Prüfungen dürfen nur vom Hersteller, AAT-Außendienst oder vom autorisierten Fachhandel durchgeführt werden! HINWEIS - Vor jeder Inbetriebnahme Sichtprüfung durchführen! Sollten Teile sichtbar defekt sein oder fehlen, mit authorisiertem Fachhandel oder dem Hersteller in Verbindung setzen! HINWEIS - Es wird empfohlen alle zwei Jahre eine sicherheitstechnische Prüfung durchzuführen. -
Seite 27: Akku-Pack Und Ladegerät
9 1 Akku-Pack und Ladegerät GEFAHR - Vor Versenden von Lithium-Ionen Batterien (Reparatur, Entsorgung, etc.) unbedingt Ihren Fachhändler oder Hersteller verständigen, da erhöhte Gefahr besteht! Spezielle Versandbedingungen machen u. A. eine spezifische Verpackung notwendig! Ihr Fachhandel erhält zugelassene Transportbehälter auf Anfrage - ein Versand darf nur über den Fachhandel erfolgen! (Vorschrift nur für Lithium-Ionen Akku-Pack) WARNUNG - Pole des Akku-Pack niemals kurzschließen oder verbinden, um Stromschläge zu vermeiden! - Seite 28 Lithium Ionen Akku-Pack laden Ggf. Schnittstelle ausstecken. Akku-Pack kann zum Laden in Ladegerät anschließen. der Akku-Tasche verbleiben. » Stecker Ladegeräts ganz in Ladebuchse des Akku-Packs einstecken. LED grün = Akku voll LED orange = Akku wird Kontrolle der Kapazität am ca.
- Seite 29 Litium-Ionen Akku-Pack im Kraftfahrzeug laden SOLO deaktivieren (siehe Akku-Pack entnehmen. Spannungswandler und Lade- Kapitel 6.8) und Schnittstelle » Klettverschluss öffnen und gerät verbinden. ausstecken. Akku-Pack herausnehmen. » Ladegerät an Akku-Pack anschließen. Spannungswandler LED grün = Akku voll LED orange = Akku wird einschalten.
- Seite 30 Blei-Gel Akku-Pack laden Ggf. Schnittstelle ausstecken. Akku-Pack kann zum Laden in Ladegerät anschließen. der Akku-Tasche verbleiben. » Ladestecker ganz Buchse des Akku-Packs einstecken. LED grün = Akku voll LED orange = Akku wird ca. 8 Stunden geladen...
- Seite 31 Blei-Gel Akku-Pack im Kraftfahrzeug laden Schnittstelle ausstecken. Akku-Pack entnehmen. Spannungswandler und Lade- » Klettverschluss öffnen und gerät verbinden. Akku-Pack herausnehmen. » Ladegerät an Akku-Pack anschließen. Spannungswandler LED grün = Akku voll LED orange = Akku wird einschalten. ca. 8 Stunden geladen.
-
Seite 32: Reinigung
Information Ladegerät Möglicher Fehler Ladegerät SOLO L Ladegerät SOLO B » Lithium-Ionen Akku-Pack » Blei-Gel Akku-Pack LED leuchtet nicht. » Akkukapazität 16 Ah. » Akkukapazität 9,5 Ah. Hersteller kontaktieren! » Inkl. Steckeraufsatz 9 2 Reinigung WARNUNG - Es darf keine Feuchtigkeit in das Geräteinnere gelangen! Stromschläge könnten die Folge sein! Nur feuchte, keinenfalls nasse Tücher verwenden! WARNUNG - Nach Reinigung alle sicherheitsrelevanten Funktionen testen! WARNUNG - Während Reinigung nicht rauchen! -
Seite 33: Entsorgung
(Vorschrift nur für Lithium-Ionen Akku-Pack) Ihr SOLO und dessen Akkus sind langlebige Produkte. Nach Ablauf der natürlichen Lebensdauer können Sie diese Komponenten an die AAT Alber Antriebstechnik GmbH oder deren Fachhändler zur Entsorgung zurückgeben. Der SOLO und dessen Akkus dürfen nicht an Orten entsorgt werden, die nach der aktuellen, im jeweiligen Land gültigen Gesetzgebung, nicht... -
Seite 34: Langzeit-Einlagerung
Funktion, Kippstützen, Halterungen und ggf. der Luftdruck der Lenkrollen geprüft werden! 9 5 Sicherheitstechnische Prüfung HINWEIS - Sicherheitstechnische Prüfungen dürfen nur vom Hersteller, AAT-Außendienst oder vom authorisierten Fachhandel durchgeführt werden. HINWEIS - Es wird empfohlen alle zwei Jahre eine sicherheitstechnische Prüfung durchzuführen. -
Seite 35: Wiedereinsatz (Anwenderwechsel)
9 6 Wiedereinsatz (Anwenderwechsel) Von einem Wiedereinsatz wird gesprochen, wenn das AAT-Produkt des Patienten X, bei einem anderen Patienten Y eingesetzt werden soll. Außerdem ist ein Wiedereinsatz gegeben, wenn ein Patient einen anderen Rollstuhl erhält und aus diesem Grund neue Anbauteile benötigt. -
Seite 36: 10 Warnhinweise, Fehlermeldungen Und Problemlösungen
10 Warnhinweise, Fehlermeldungen und Problemlösungen 10 1 Warnhinweise Radverriegelung Linkes Antriebsrad Rechtes Antriebsrad Beide Antriebsräder » Rad und linker Pfeil blinken! » Rad und rechter Pfeil blinken! » Rad und beide Pfeile blinken! » Rad richtig adaptieren (siehe » Rad richtig adaptieren (siehe »... - Seite 37 Unterspannung Überspannung Überlast » Akku blinkt! » Akku blinkt! » Gewicht blinkt - Signalton! » Akku-Pack laden (siehe Ka- » Geschwindigkeit reduzieren » Joystick loslassen und Fahrt pitel 5.2) (siehe Kapitel 6.4) unter Berücksichtigung der Ursache fortsetzen (ggf. Hin- dernisse beseitigen oder umfahren).
-
Seite 38: Fehlermeldungen
Seriennummer Hersteller, AAT-Außendienst, autorisierten Fachhändler verständigen! SOLO ausschalten, 10 sek. warten, SOLO einschalten! Parameter-Daten Fehler noch vorhanden? Ja: Hersteller, AAT-Außendienst, autorisierten Fachhändler verständigen! SOLO ausschalten, 10 sek. warten, SOLO einschalten! Software-Ablauf Fehler noch vorhanden? Ja: Hersteller, AAT-Außendienst, autorisierten Fachhändler verständigen! SOLO ausschalten, 10 sek. -
Seite 39: Problemlösungen
Nein: Einstecken! SOLO lässt sich nicht einschalten Akku-Pack leer? Ja: Laden! Akku-Pack im Fahrmodus? Nein: Fahrmodus herstellen! Problem noch vorhanden? Ja: Hersteller, AAT-Außendienst, autorisierten Fachhändler verständigen! Ladegerät noch eingesteckt? Ja: Ausstecken! SOLO eingeschaltet? Nein: Einschalten! Wegfahrsperre aktiviert? SOLO fährt nicht Ja: Wegfahrsperre deaktivieren! Antriebsräder verriegelt? -
Seite 40: 11 Garantie Und Haftung
11 Garantie und Haftung Garantie AAT Alber Antriebstechnik GmbH übernimmt für den SOLO (mit Ausnahme des Akku-Pack) und alle Zubehörteile, für den Zeitraum von zwei Jahren ab Empfangsdatum die Garantie, dass diese frei von Material- und Verarbeitungsfehlern sind. Für den Lithium Ionen Akku-Pack - dessen ordnungsgemäße Pflege vorausgesetzt - übernimmt die AAT Alber Antriebstechnik GmbH die Garantie für den Zeitraum von zwölf Monaten ab Empfangsdatum. - Seite 41 Notizen...
- Seite 42 Notizen...
- Seite 43 Notizen...
-
Seite 44: Seriennummer
AAT Alber Antriebstechnik GmbH Postfach 10 05 60 · D-72426 Albstadt Tel.: +49.(0) 74 31.12 95-0 Fax: +49.(0) 74 31.12 95-35 info@aat-online.de · www.aat-online.de Seriennummer:...
