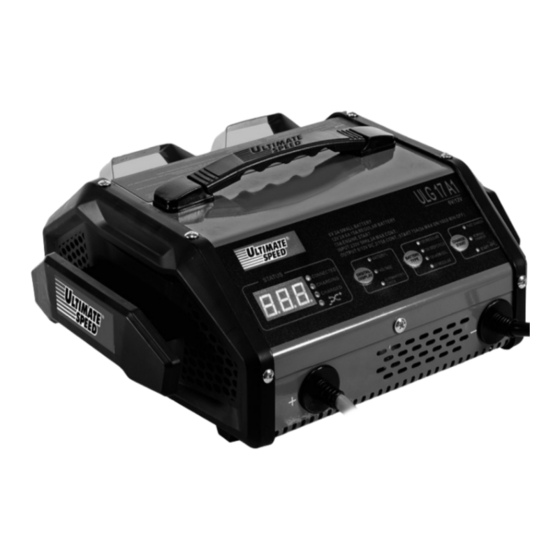

ULTIMATE SPEED ULG 17 A1 Bedienungs- Und Sicherheitshinweise

Kfz-batterieladegerät mit starthilfefunktion
Vorschau ausblenden Andere Handbücher für ULG 17 A1:
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen
  • DE

Verfügbare Sprachen

  • DEUTSCH, seite 1

Quicklinks

KFZ-BATTERIELADEGERÄT MIT
KFZ-BATTERIELADEGERÄT MIT
STARTHILFEFUNKTION ULG 17 A1
DE
AT
CH
KFZ-BATTERIELADEGERÄT
MIT STARTHILFEFUNKTION
ULG 17 A1
Bedienungs- und Sicherheitshinweise
Originalbetriebsanleitung
NL
BE
AUTO-ACCUOPLADER MET
STARTHULPFUNCTIE ULG 17 A1
Bedienings- en veiligheidsinstructies
Vertaling van de originele bedieningshandleiding
PL
PROSTOWNIK DO AKUMULATORÓW
SAMOCHODOWYCH Z FUNKCJĄ
WSPOMAGANIA ROZRUCHU ULG 17 A1
Wskazówki dotyczące montażu, obsługi i bezpieczeństwa
Tłumaczenie oryginalnej instrukcji eksploatacji
CZ
AUTONABÍJEČKA S FUNKCÍ
POMOCNÉHO STARTOVÁNÍ ULG 17 A1
Návod k obsluze a bezpečnostní pokyny
Originální návod k obsluze
IAN 322265_1901
FR
BE
CHARGEUR DE BATTERIE POUR
VOITURE AVEC FONCTION D'AIDE
AU DÉMARRAGE ULG 17 A1
Consignes d'utilisation et de sécurité
Traduction du mode d'emploi d'origine
GB
IE
CAR BATTERY CHARGER &
JUMP STARTER ULG 17 A1
Operation and Safety Notes
Translation of the original instructions
SK
AUTONABÍJAČKA S FUNKCIOU
POMOCNÉHO ŠTARTOVANIA
ULG 17 A1
Návod na obsluhu a bezpečnostné upozornenia
Originálny návod na obsluhu
OS
