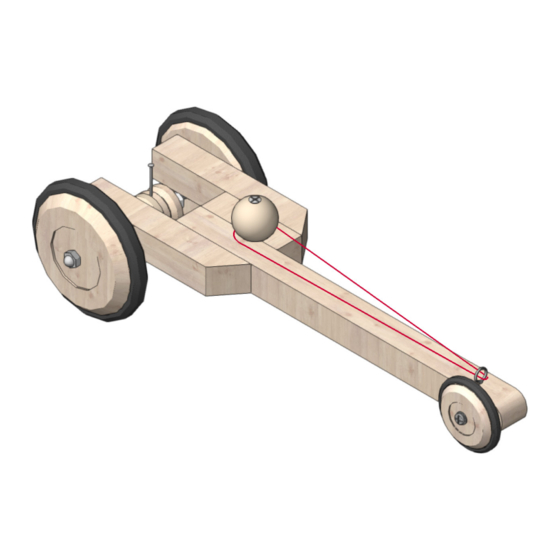

Dragster mit Gummimotor
Bei den OPITEC Werkpackungen handelt es sich nach Fertigstellung nicht um Arti-
kel mit Spielzeugcharakter allgemein handelsüblicher Art, sondern um Lehr- und
Lernmittel als Unterstützung der pädagogischen Arbeit. Dieser Bausatz darf von
Kindern und Jugendlichen nur unter Anleitung und Aufsicht von sachkundigen Er-
wachsenen gebaut und betrieben werden. Für Kinder unter 36 Monaten nicht ge-
eignet. Erstickungsgefahr!
Stückliste
Holzleiste
Holzleiste
Holzrad mit Gummireifen
Holzrad mit Gummireifen
Gewindestange
Linsen Kreuzschlitz Schraube
Spanplattenschraube
Mutter
Hutmutter
Unterlegscheiben
Unterlegscheiben
Nagel
Ringschraube
Gummiband
Schnurlaufrad
Holzkugel
Messinghülse
1
Hinweis
Stückzahl
1
2
2
1
1
1
1
10
2
2
10
1
3
1
2
1
1
114.675
Benötigtes Werkzeug:
Feinsäge
Werkstattfeile
Vorstecher
Maße (mm)
250x15x15
100x15x15
ø53
ø33
100x4
20x3
30x3
M4
M4
7x3,2
9x4,3
15x1,0
12
Achslager+Gummibefestigung
700x1,5x1
ø30x4
ø20
8x4
Schneidlade
Kreuzschlitz-
schraubendreher
ø1
ø2
Gabelschlüssel
Bohrer
Bleistift
Lineal
Bezeichnung
Grundgestell
Seitenteile Grundgestell
Hinterräder
Vorderrad
Hinterachse
Befestigung Vorderrad
Befestigung Fahrerhelm
Befestigung Hinterachse
Befestigung Hinterräder
Befestigung Vorderrad
Befestigung Hinterräder
Lager für Gummi
Antrieb
Gummispanner
Fahrerhelm
Lager Vorderrad
Schleifpapier
Holzleim
Hammer
Teile-Nr.
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
Werbung
Verwandte Anleitungen für Opitec 114.675
Inhaltszusammenfassung für Opitec 114.675
- Seite 1 Gabelschlüssel Bohrer Hinweis Bei den OPITEC Werkpackungen handelt es sich nach Fertigstellung nicht um Arti- kel mit Spielzeugcharakter allgemein handelsüblicher Art, sondern um Lehr- und Lernmittel als Unterstützung der pädagogischen Arbeit. Dieser Bausatz darf von Kindern und Jugendlichen nur unter Anleitung und Aufsicht von sachkundigen Er- wachsenen gebaut und betrieben werden.
- Seite 2 Bauanleitung 114.675 Dragster mit Gummimotor Die Holzleiste (1) nach Bemaßung wie abgebildet mit der Feinsäge ablängen und Sägeschnitte säubern. Auf der 200mm-Leiste (1a) von der Vorderkante aus 15mm abmessen und mitteig eine Bohrung ø1mm durch bohren. An der Hinterkante der Leiste (1a) die Oberkante mit der Werktattfeile 45°...
- Seite 3 Bauanleitung 114.675 Dragster mit Gummimotor Die Leisten 1a, 1b, 2a und 2b wie abgebildet zusammenleimen. Wir Nach Trocknung des Leimes die Holzkugel (16) wie abgebildet mittig empfehlen die Leisten bis zur Trocknung des Leimes in eine Schraub- mit der Schraube (7) auf das fertige Grundgestell aufschrauben zwinge einspannen.
- Seite 4 Bauanleitung 114.675 Dragster mit Gummimotor Von beiden Seiten jeweils eine Unterlegscheibe (11) auf die Gewin- Die Messinghülse (17) in die Bohrung des Holzrades (4) einstecken. destange (5) schieben und auf den Ringschrauben aufsetzen Anschlie- Nun das Holzrad wie abgebildet mit der Schraube (6) an der mit dem ßend von jeder Seite 2 Muttern (8) aufschrauben.
