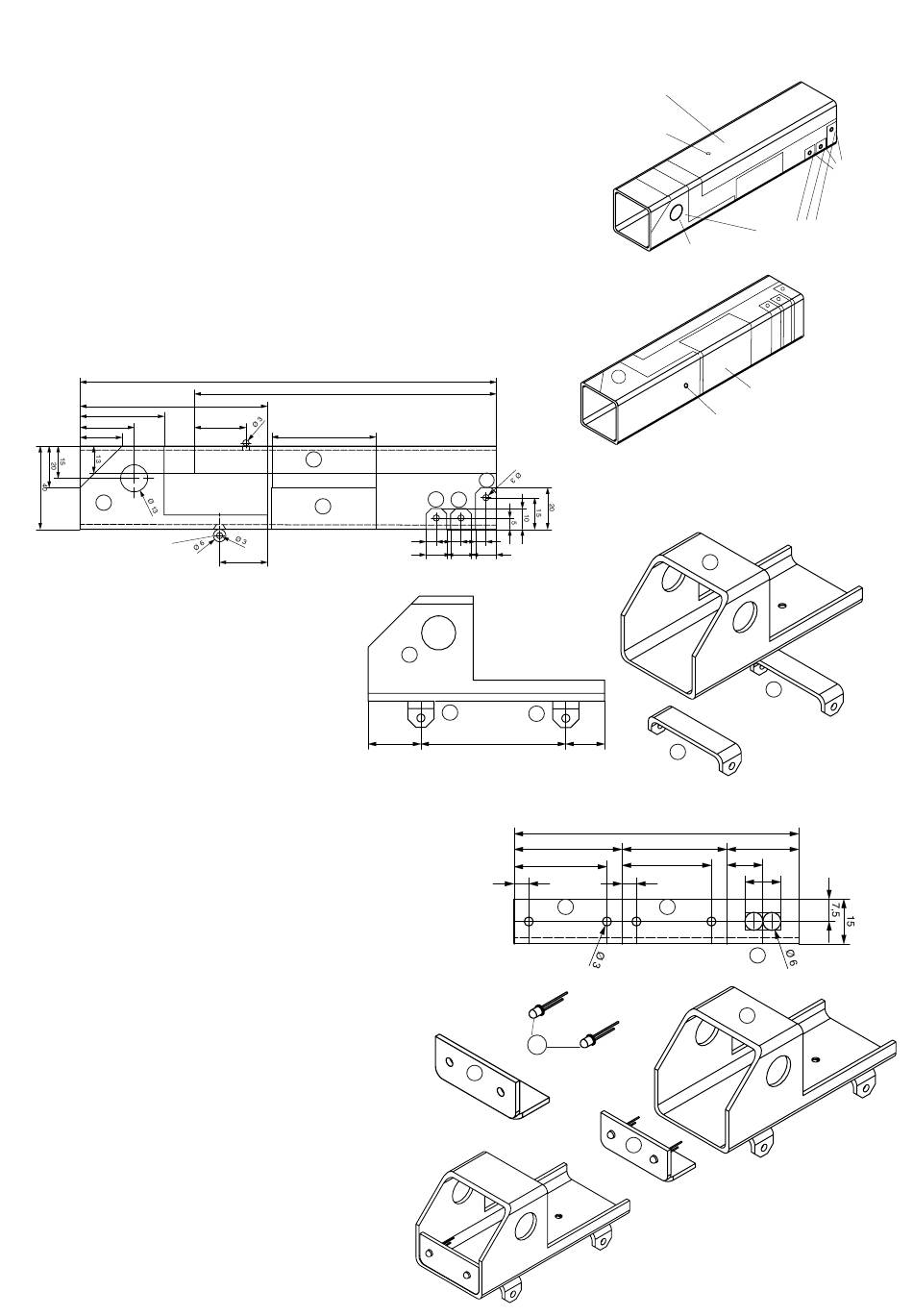

1. Auf das PVC-Rohr (1) wie abgebildet die Einzelteile von der Schablone
(Seite7) übertragen. Die Bohrungen für die Fenster( ø 13mm) sowie für
die Achsen (ø 4mm) und die Anhängerkupplung (ø 3mm) vor dem Sägen
durchbohren. Bei der Fensterbohrung mit einem dünnernen Bohrer (ø 4mm)
vorbohren. Die Bodenbohrung im Zugmaschinenteil (a) von unten mit dem
Kegelsenker ansenken. Alle Teile mit der Dekupiersäge bzw. Laubsäge aus-
sägen und die Sägekanten entgraten. Die Achsträger wie in der Schablone
gezeigt an den Ecken abkanten. Dies ist allerdings nicht zwingend erforder-
lich, man kann auch darauf verzichten.
Hinweis:
Beim Aussägen unbedingt darauf achten, dass der Sägeschnitt gerade
verläuft. Immer Schutzbacken verwenden. Alle Bohrmittelpunkte mit einem
Vorstecher oder einer Reißnadel markieren, so dass eine Vertiefung entsteht.
90
40
26
20
a
ansenken
2. Auf dem Teil (a) wie abgebildet nach Bema-
ßung die Position der beiden Achsen (d) und
(e) anzeichnen. Die Achsen (d, e) anschlißend
mit Kunststoffkleber oder Sekundenkleber
am Boden des Teiles (a) festkleben. Kleber gut
aushärten lassen.
55
3. Das graue Winkelprofil (2) nach Schablone (Seite 7) be-
maßen. Die ø 3mm Bohrungen durchbohren. Die beiden
ø6mm Bohrungen durchbohren und überstehende
Ecken mit der Laubsäge oder Schlüsselfeile herausar-
beiten, so dass eine rechteckige Aussparung (12x6 mm)
entsteht.
Anschließend alle Teile (g-i) ablängen und Sägekanten
entgraten.
4. Die beiden gelben Leuchtdioden (14) wie abgebildet in
die Bohrungen im Teil (g) einstecken. Hierbei darauf ach-
ten, dass die Kathoden (abgeflechte Seiten) der LED´s
nach unten zeigen. Mit Kleber fixieren.
Hinweis: Kathode (kurzes Bein) zeigt nach unten!
Teil (g) wie abgebildet,bündig zur Vorderkante, am
Boden des Teiles (a) durch Abrunden der Ecken anpas-
sen und anschließend mit Kunststoffkleber einkleben.
Kleber gut aushärten lassen.
2
BAUANLEITUNG
200
145
25
50
b
c
23
90
40
95
26
36
35
20
30
31
5
5
200
55
55
55
f
d e
200
5
5
5
10
10
10
25
24
12
12
a
d
e
20
55
23
36
31
5
g
20
55
200
55
14
g
Ansicht von oben
ø3mm
ø13mm
Bohrung ø 3mm durch-
bohren und von unten
ansenken.!
145
a
50
15
d
5
10
95
35
30
12
5
h
15
a
55
g
ø3mm
Bohrungen durch-
bohren!
Ansicht von unten
e
5
5
10
10
24
12
i
D114734#2
