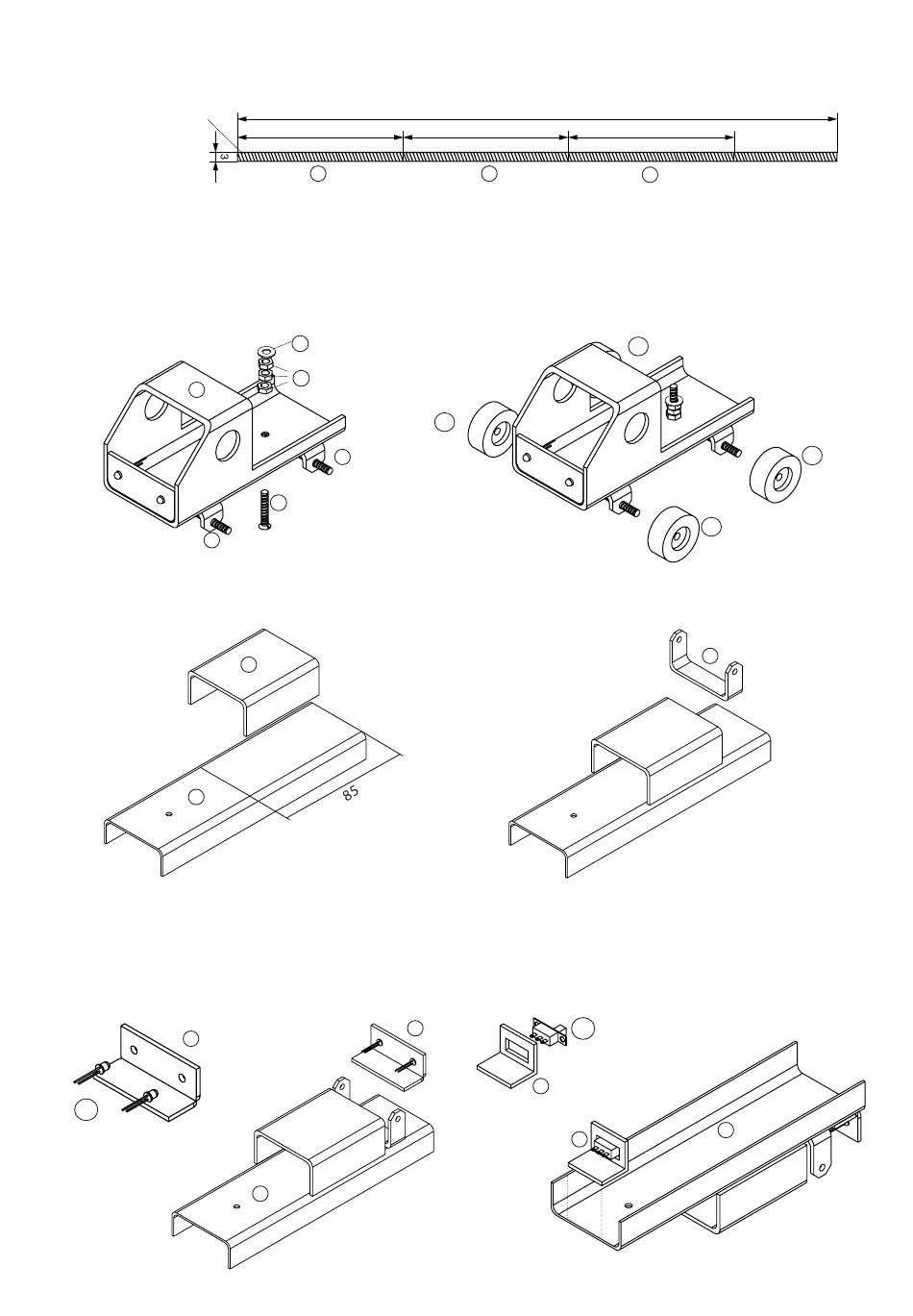

5. Von der Gewindestange (3) nach Bemaßung (siehe Abbildung) 3 Achsen mit 55 mm länge absägen. Sägekanten mit
der Werkstattfeile entgraten.
3
6. Die Senkkopfschraube (4) wie in der Abbildung
gezeigt von unten in die angesenkte 3mm-Bohrung
einstecken und von oben 3 Muttern (5) aufschrau-
ben und kontern. Anschließend eine Unterlegschei-
be (7) aufstecken.
Je ein Gewindestangenstück (j) in die beiden Achs-
träger (d+g) einstecken.
a
8. Das Batteriefach (c) wie abgebildet auf die Unterseite des Aufliegers (b) mit Kunststoffkleber oder Sekundenkleber-
aufkleben. Den Achsträger (f ) wie abgebildet bündig zum Batteriefach mit Kunststoffkleber oder Sekundenkleber
aufkleben. Kleber gut aushärten lassen.
b
9. Die beiden roten Leuchtdioden (13) wie abgebildet in die Bohrungen im Teil (h) einstecken und mit Kleber fixieren.
Hierbei darauf achten, dass die Kathoden (abgeflechte Seiten) der LED´s nach unten zeigen. Mit Kleber fixieren.
Hinweis: Die Kathoden (kurzes Bein) zeigen nach unten !!
Teil (h) anschließend wie abgebildet als Stoßstange auf die Unterseite des Aufliegers (b) aufkleben!
Den Schiebeschalter (11) wie abgebildet in das Profilteil (i) mit Kunststoffkleber einkleben. Ausgemittelt und bün-
dig zur Vorderkante auf die Oberseite des Aufliegers aufkleben. Kleber aushärten lassen.
