Opitec 111.688 Aufbauanleitung

Opitec 111.688 Aufbauanleitung

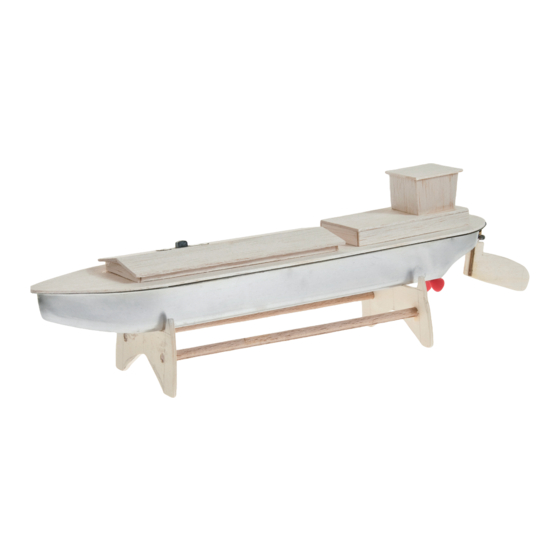

Binnenfrachter mit elektroantrieb

Werbung

B i n n e n f r a c h t e r m i t
Hinweis
Bei den OPITEC Werkpackungen handelt es sich nach
Fertigstellung nicht um Artikel mit Spielzeugcharakter
allgemein handelsüblicher Art, sondern um Lehr- und
Lernmittel als Unterstützung der pädagogischen Arbeit.
Dieser Bausatz darf von Kindern und Jugendlichen nur
unter Anleitung und Aufsicht von sachkundigen Er-
wach- senen gebaut und betrieben werden. Für Kinder
unter 36 Monaten nicht geeignet. Erstickungsgefahr!
D111688#2
111.688
E l e k t r o a n t r i e b
Benötigtes Werkzeug
Ahle (Vorstecher)
Schneidunterlage
Bastelmesser
Stahllineal,
Lötkolben, Lot, Lötfett
Leim
Zweikomponentenkleber oder
Heißklebepistole
Werkstattfeile, Schmirgelpapier
Laubsäge, Laubsägebrett
Bohrer Ø2; Ø3; Ø6mm
Ständerbohrmaschine
Maschinenschraubstock
Seitenschneider
Metall-Bügelsäge
Leimklemmen oder Wäsche-
klammern
doppelseitiges Klebeband
1

Werbung

loading

Inhaltszusammenfassung für Opitec 111.688

  • Seite 1 Bastelmesser Stahllineal, Lötkolben, Lot, Lötfett Leim Hinweis Zweikomponentenkleber oder Bei den OPITEC Werkpackungen handelt es sich nach Heißklebepistole Fertigstellung nicht um Artikel mit Spielzeugcharakter Werkstattfeile, Schmirgelpapier allgemein handelsüblicher Art, sondern um Lehr- und Laubsäge, Laubsägebrett Lernmittel als Unterstützung der pädagogischen Arbeit.
  • Seite 2 STÜCKLISTE Stückzahl Maße (mm) Bezeichnung Teile-Nr. Sperrholz 120x80x3 Ständer, Ruder Rundstab Ø6x250 Ständer Bootsrumpf, Metall 340x80x35 Rumpf Messingrohr Ø3/0,5x100 Antrieb Messingstange Ø2x245 Antrieb, Ruder Leiste 50x10x5 Antrieb Befestigungsbügel 21 Antrieb Motor, R21 Antrieb Silikonschlauch Ø3/1x20 Antrieb Schraube 2,9x613 Antrieb Batteriehalter 2x AA Getriebe Litze, rot 500 Verkabelung...
  • Seite 3 BAUANLEITUNG 2. Mit einer Ahle (Vorstecher) mittig im Rumpf-Heck ein Loch (Ø3mm) genau im Kiel durchstechen und mit einem Bohrer Ø2,5mm aufbohren. 3. Bohrungen für die Schrauben (10) wie abgebildet auf der Leiste (6) 50x10x5 mm markieren. Hierzu den Befestigungsbügel (7) auf die Leiste setzen und Bohrungen markieren.
  • Seite 4 BAUANLEITUNG 5. Messingwelle (120mm) in das Rohr (4) schieben und auf leichten Rundlauf prüfen. Silikonschlauch (9) auf die Motorwelle schieben. Nun den Motor mit der Welle (120mm) im Rohr verbinden. 6. Allgemein: Die Klebungen können mit Zweikomponenten-, Hart- oder Heißkleber durchgeführt werden. Wir beschreiben das Kleben mit Zweikomponentenkleber.
  • Seite 5 BAUANLEITUNG 9. Zweikomponentenkleber nach Gebrauchsanweisung anrühren. Die Balsazuschnitte (M+N) ausgemittelt übereinander kleben. Gleichzeitig den Lüsterklemmeinsatz (14) wie abgebildet mit der Seite ausgemittelt auf das Teil (N) kleben. Diesen Verbund nun mittig am Heck festkleben. Teile mit Leimklemmen bzw. Wäscheklammern fixieren. Den Messingstangenzuschnitt (45mm) wie abgebildet auf das Ruder kleben.
  • Seite 6 BAUANLEITUNG 13. Erst die Balsazuschnitte (C+D) zum Rahmen, dann die Teile (A+B) auf den Rahmen als Frachtraumabdeckung zusammenlei- men. Leim gut trocknen lassen. Hinweis: Die Abdeckung muss auf den Frachtraumrahmen (H+I) passen. Unbedingt Maße vor dem Zusammenleimen überprüfen, ggf. korrigieren! 14.
  • Seite 7: Schaltplan

    BAUANLEITUNG 16. Allgemein: Die Verkabelung kann einfach durch Verdrillen der Kabel an den Anschlüssen erfolgen oder gelötet werden. Wir beschrei- ben das Verlöten. Schiebeschalter (16) von oben in die Öffnung von der Frachtraumabdeckung kleben. Hinweis: Durch den 6-poligen Schalter ist es möglich, eine Umpolschaltung aufzubauen und den Motor/Schiff vorwärts und rück- wärts fahren zu lassen.
  • Seite 8 BAUANLEITUNG 17. Vor der ersten Fahrt unbedingt das Holz vor Spritzwasser schützen. Hierzu die Holzteile nur mit Klarlack oder farbig anma- len und mit Klarlack übermalen. 18. Erste Fahrt: Das Schiff muss noch ausgewogen werden. Hierzu den Batteriehalter so im Rumpf ausrichten, dass das Schiff gleichmäßig im Wasser liegt.
  • Seite 9 BAUANLEITUNG Schablone 1: Balsazuschnitte M1:1 D111688#2...
  • Seite 10 D111688#1...
  • Seite 11 BAUANLEITUNG Schablone 2: Balsazuschnitte M1:1 D111688#2...
