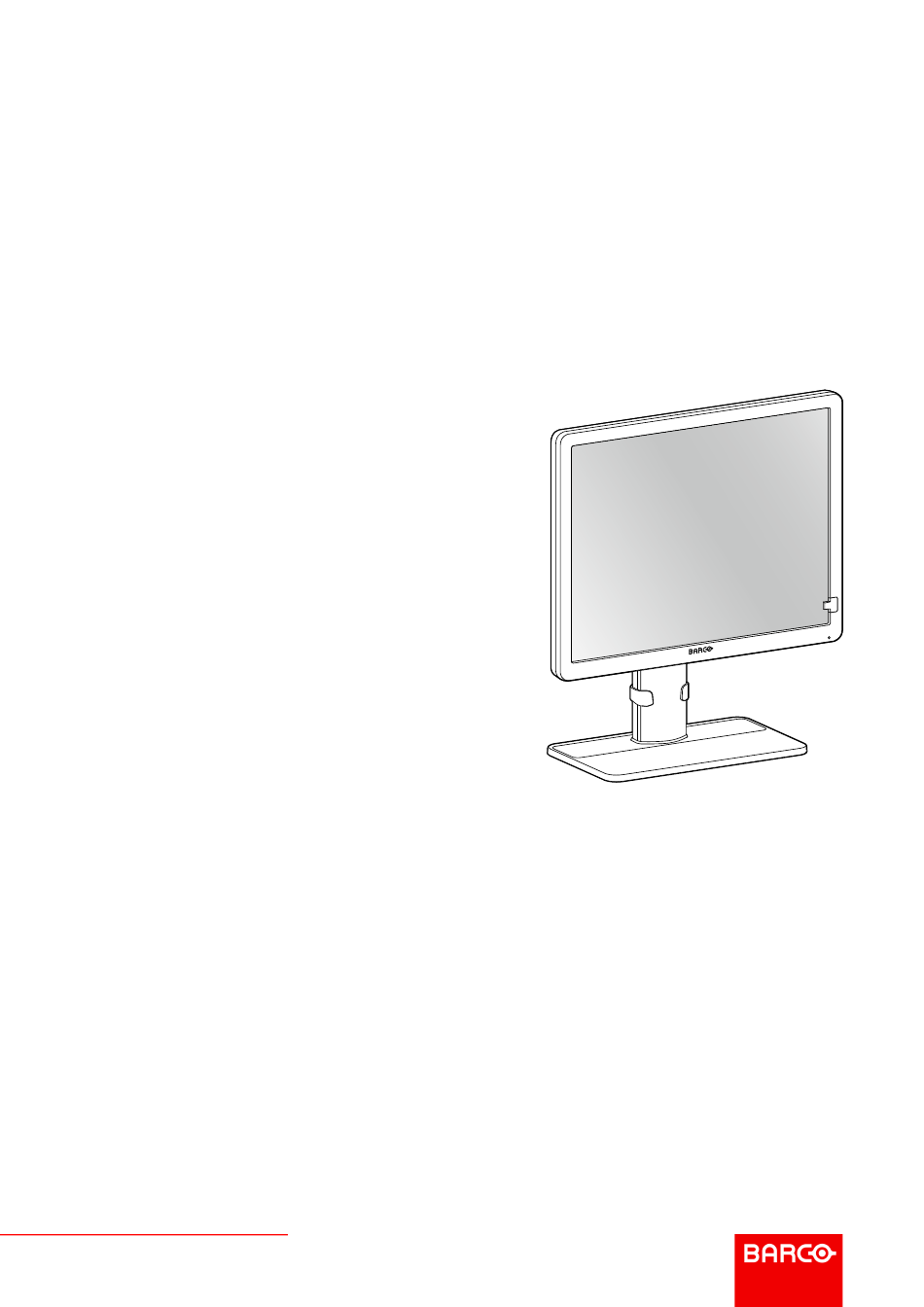

- Seite 1 Eonis Klinisches 21-Zoll-Display Bedienungsanleitung MDRC-2321 (Option STIB) MDRC-2321 (Option SNIB) MDRC-2321 (Option HTIB) MDRC-2321 (Option HNIB) ENABLING BRIGHT OUTCOMES...
- Seite 2 Registered office: FIMI S.r.l. Via Vittor Pisani 6, 20124 Milano, Italy www.barco.com/en/support www.barco.com Factory: FIMI S.r.l. Via Saul Banfi 1, 21047 Saronno, Italy...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis 1 Willkommen!.........................................5 Der Lieferumfang ....................................6 Produktüberblick ....................................6 2 Installation ..........................................9 Kabelanschlüsse....................................10 Anpassung der Monitorposition ..............................11 Installation der VESA-Befestigung............................11 3 Betrieb ...........................................13 Empfehlungen für den täglichen Betrieb ..........................14 Umschalten in den Standby-Modus ............................14 Verwenden des OSD-Menüs..............................14 Betriebsstatus-LED..................................15 Sperren/Entsperren des Reglers .............................15 Auswahl der Eingangsquelle..............................16 Luminanzanpassung..................................16 sRGB-Farbraum ....................................16... - Seite 4 R5910551DE /00 Eonis...
-
Seite 5: Willkommen

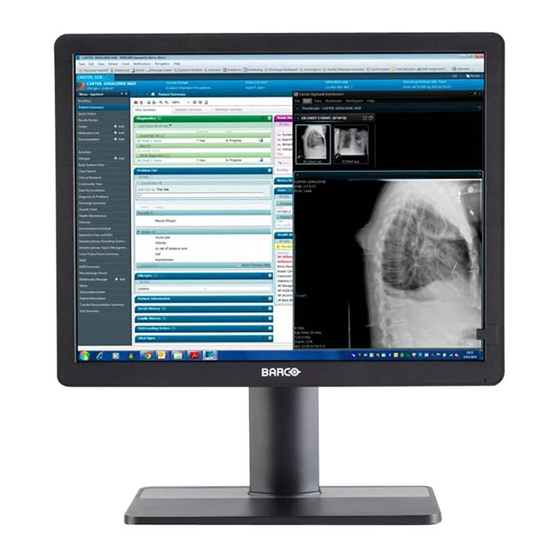

Willkommen! Einführung Der MDRC-2321 ist ein 21-Zoll-Farb-LCD-Monitor mit zwei Megapixel für die Begutachtung medizinischer Bilder mit einer UXGA-Auflösung (1600*1200) und einem Bildformat von 4:3. Es gibt 4 verschiedene Versionen des MDRC-2321: Vordere Helligkeit Netzadapter Monitor-Version Gehäusefarbe Abdeckung MDRC-2321 Standardhelligkeit Keine(r/s) Internes Netzteil Schwarz (Option SNIB) -
Seite 6: Der Lieferumfang
Willkommen! 1.1 Der Lieferumfang Übersicht • MDRC-2321-Monitor • USB-Kabel • DisplayPort-Videokabel • Wechselstrom-Netzkabel (abhängig von der Betriebsregion) • Englische Bedienungsanleitung auf Papier • CD mit MediCal QAWeb Agent und den übersetzten Bedienungsanleitungen Bewahren Sie die Originalverpackung auf. Sie wurde für diesen Monitor entworfen und ist der ideale Schutz für den Transport und die Lagerung. - Seite 7 Willkommen! Frontsensor Betriebsstatus-LED • Aus: Der Monitor ist ausgeschaltet oder er ist eingeschaltet, aber die Funktion Betriebsanzeige-LED im OSD-Menü ist deaktiviert (siehe “Betriebsstatus-LED”, Seite 15). • Leuchtet grün: Monitor betriebsbereit • Blinkt grün: Der Monitor wechselt in den Standby-Modus. • Leuchtet orange: Der Monitor befindet sich im Standby-Modus.
- Seite 8 Willkommen! R5910551DE /00 Eonis...
-
Seite 9: Installation
Installation WARNUNG: Lesen Sie alle wichtigen Sicherheitsinformationen, bevor Sie den Monitor installieren oder bedienen. Beachten Sie bitte das entsprechende Kapitel in dieser Bedienungsanleitung. WARNUNG: Zur Installation dieses Geräts ist eine ausreichende Fachkenntnis erforderlich. Alle Geräte und die vollständige Konfiguration müssen vor Inbetriebnahme getestet werden. ACHTUNG: Wenn der Monitor in ein medizinisches System integriert wird, achten Sie auf die Fixierung aller Kabel, um ein unerwünschtes Loslösen zu verhindern. -
Seite 10: Kabelanschlüsse
Installation 2.1 Kabelanschlüsse So schließen Sie die Kabel an Schließen Sie eine oder mehrere Videoquellen an die entsprechenden Videoeingänge an. Verwenden Sie dazu die passenden Videokabel. Die anzuzeigende Eingangsquelle kann über das OSD-Menü ausgewählt werden (siehe “Auswahl der Eingangsquelle”, Seite 16). Abbildung 2-1 Verbinden Sie den USB-Upstream-Anschluss mit einem Computer-USB-Host, um QAWeb oder einen der USB-Downstream-Anschlüsse des Monitors zu verwenden (z. -
Seite 11: Anpassung Der Monitorposition
Installation Abbildung 2-4 Führen Sie alle Kabel durch die mitgelieferte Kabelführungsklemme an der Rückseite des Monitorständers. 2.2 Anpassung der Monitorposition So wählen Sie die Monitorposition Sie können den Monitor nach Bedarf sicher neigen, drehen, anheben und absenken. WARNUNG: Der Monitor muss sich in der höchsten Position befinden, bevor er ordnungsgemäß gedreht werden kann. - Seite 12 Installation R5910551DE /00 Eonis...
-
Seite 13: Betrieb
Betrieb R5910551DE /00 Eonis... -
Seite 14: Empfehlungen Für Den Täglichen Betrieb
Sie können einen Bildschirmschoner im Fenster „Display properties“ (Monitoreigenschaften) am Arbeitsplatz aktivieren. Barco empfiehlt eine Bildschirmschoner-Aktivierung nach 5 Minuten ohne Betrieb einzustellen. Ein guter Bildschirmschoner zeigt sich bewegenden Inhalt. Bei mehreren Stunden Dauerbetrieb mit demselben Bild oder einer Anwendung mit statischen Bildelementen ist der Bildinhalt regelmäßig zu wechseln (damit der Bildschirmschoner nicht aktiviert wird), damit Nachbilder... -
Seite 15: So Navigieren Sie Im Osd-Menü
Betrieb Das OSD-Hauptmenü wird im oberen linken Bereich des Bildschirms angezeigt. Wenn innerhalb der nächsten 20 Sekunden keine Aktion durchgeführt wird, wird das OSD-Menü wieder ausgeblendet (und die Tastatur wird gesperrt, wenn diese Funktion aktiviert ist). So navigieren Sie im OSD-Menü •... -
Seite 16: Auswahl Der Eingangsquelle
Betrieb 3.6 Auswahl der Eingangsquelle Informationen zur Eingangsquellenwahl Beim MDRC-2321 können mehrere Videoeingänge belegt werden. Das Umschalten zwischen den verschiedenen Eingängen ist über die OSD-Menüs problemlos möglich. So wählen Sie die Eingangsquelle aus Rufen Sie das OSD-Hauptmenü auf. Wechseln Sie zum Menü Eingangswahl. Wählen Sie eine der verfügbaren Eingangsquellen, und bestätigen Sie Ihre Auswahl. -
Seite 17: Displayfunktionen
Qualität und Kommunikation der digitalen Bildgebung in der Radiologie zu verbessern. Kurz gesagt resultiert die DICOM-Funktion in Bildern mit mehr unterscheidbaren Graustufen. Barco empfiehlt die Auswahl der DICOM-Monitorfunktion für die meisten medizinischen Anwendungen. Die DICOM-Monitorfunktion wendet die Umgebungslichtkompensation (ALC) an und berücksichtigt dafür die Umgebungslichtbedingungen des Befundraums. -
Seite 18: Analoge Videoeinstellungen
Betrieb • Bluebase: Simulation der Farbtemperatur von Bluebase-Filmen. • Clearbase: Simulation der Farbtemperatur von Clearbase-Filmen. • Programmierbar: Wenn Sie diese Einstellung auswählen, können Sie die Videoverstärkung für den roten, grünen und blauen Kanal in separaten Untermenüs manuell anpassen. So wählen Sie den Weißpunkt aus Rufen Sie das OSD-Hauptmenü... -
Seite 19: Ausrichtung Des Osd-Menüs
Betrieb So wählen Sie die Sprache des OSD-Menüs Rufen Sie das OSD-Hauptmenü auf. Wechseln Sie zum Menü Einstellungen > Einstellungen. Rufen Sie das Untermenü OSD Sprache auf. Wählen Sie eine der verfügbaren Sprachen. 3.15 Ausrichtung des OSD-Menüs Informationen zur Ausrichtung des OSD-Menüs Die Ausrichtung des OSD-Menüs kann abhängig von der Ausrichtung des Monitors (Quer- oder Hochformat) geändert werden. - Seite 20 Betrieb R5910551DE /00 Eonis...
-
Seite 21: Wartung
Wartung R5910551DE /00 Eonis... -
Seite 22: Planmäßige Wartung
Der MDRC-2321 erfordert keine geplanten Wartungs- oder Kalibrierungsaktivitäten. Wir empfehlen die Verwendung von QAWeb mit den Barco-Standardtests und der entsprechenden Häufigkeit, um den Monitor zu kalibrieren und zu warten. Sie können den Monitor auch an ein von Barco zugelassenes Wartungsunternehmen zurücksenden. Wenden Sie sich im Zweifelsfall an Barco Healthcare. -
Seite 23: Wichtige Hinweise
Wichtige Hinweise R5910551DE /00 Eonis... -
Seite 24: Sicherheitsinformationen
Wichtige Hinweise 5.1 Sicherheitsinformationen Allgemeine Empfehlungen Vor der Inbetriebnahme dieses Geräts muss sich der Bediener gründlich mit den Sicherheits- und Bedienungsanweisungen vertraut machen. Die Sicherheits- und Bedienungsanweisungen für späteres Nachschlagen stets griffbereit aufbewahren. Alle Warnhinweise am Gerät und in der Bedienungsanleitung streng beachten. Alle Anweisungen für Bedienung und Gebrauch befolgen. - Seite 25 Wichtige Hinweise Verbindungen Jeder externe Anschluss anderer Peripheriegeräte muss den Anforderungen von Paragraph 16 von IEC60601-1 3. Edition oder Tabelle BBB.201 von IEC 60601-1-1 für medizinische elektrische Systeme genügen. Verwenden Sie nur abgeschirmte Schnittstellenkabel für die Verbindung mit Peripheriegeräten, um die EMV- Vorschriften einzuhalten.
-
Seite 26: Umweltschutzinformationen
Sie diese verantwortungsbewusst, um eine nachhaltige Wiederverwendung von Rohstoffen zu fördern. Weitere Informationen zum Recycling dieses Produkts erhalten Sie bei der zuständigen Gemeindeverwaltung oder den kommunalen Entsorgungsbetrieben. Ausführliche Informationen finden Sie auf der Barco-Website unter: http://www.barco.com/AboutBarco/weee. RoHS-Konformität für die Türkei Türkiye Cumhuriyeti: AEEE Yönetmeliğine Uygundur. R5910551DE /00... - Seite 27 Electronic Products“ (auch bezeichnet als RoHS von Festlandchina) führt die unten dargestellte Tabelle die Namen und den Inhalt von toxischen Substanzen und/oder Gefahrenstoffen auf, die in dem Barco-Produkt enthalten sein können. Die RoHS von Festlandchina sind im MCV-Standard des Ministeriums für die Informationsindustrie von China im Abschnitt „Limit Requirements of toxic substances in Electronic...
-
Seite 28: Biologische Gefahr Und Rücksendungen
„Marking for the restriction of the use of hazardous substances in electrical and electronic product“ von Festlandchina entsprechen und mit dem Environmental Friendly Use Period (EFUP)-Logo gekennzeichnet sein. Die Zahl im EFUP-Logo, das Barco verwendet (siehe Foto), basiert auf den „General guidelines of environment-friendly use period of electronic information products“ von Festlandchina. -
Seite 29: Fcc Klasse B
Änderungen oder Modifikationen, die von der für die Konformität verantwortlichen Partei nicht ausdrücklich genehmigt sind, können einen Verfall der Betriebserlaubnis für das Produkt zur Folge haben. FCC-Verantwortlicher: Barco Inc., 3059 Premiere Parkway Suite 400, 30097 Duluth GA, Vereinigte Staaten, Tel: +1 678 475 8000 Hinweis für Kanada... -
Seite 30: Elektromagnetische Unanfälligkeit
Wichtige Hinweise Elektromagnetische Umgebung – Strahlungsprüfung Entsprechungsprüfung Anleitung RF-Strahlung Gruppe 1 Der MDRC-2321 verwendet RF- Energie nur für interne Funktionen. CISPR 11 Daher ist die RF-Strahlung sehr niedrig und es ist sehr unwahrscheinlich, dass sie Störungen bei elektrischen Geräten in der Nähe verursacht. RF-Strahlung Klasse B Der MDRC-2321 ist für den Einsatz... -
Seite 31: Immunität Gegenüber Geräten Mit Drahtloser Rf-Kommunikation
Wichtige Hinweise Elektromagnetische Entsprechungsstufe Immunitätstest IEC 60601 Prüfniveaus Umgebung – Anleitung Krankenhausumgebung entsprechen Spannungseinbrüche, 0 % Restspannung für 0.5 0 % Restspannung für 0.5 kurze Unterbrechungen Perioden bei 0°, 45°, 90°, Perioden bei 0°, 45°, 90°, Netzstrombedingungen 135°, 180°, 225°, 270° 135°, 180°, 225°, 270°... -
Seite 32: Erklärung Der Symbole
Wichtige Hinweise Maximale Immunität- Testfre- Band (MHz) Leistung Abstand (m) Testpegel Service Modulation quenz (MHz) (V/m) 1970 GSM 1900, DECT, LTE- Band 1/3/4/ 25, UMTS 2450 2400 – 2570 Bluetooth, Impulsmodu- WLAN, lation 217 Hz 802.11 b/g/n, RFID 2450, LTE-Band 7 5240 5100 –... - Seite 33 Wichtige Hinweise Gibt an, dass das Gerät den EAC-Richtlinien entspricht. Vorsicht: Laut US-amerikanischem Bundesgesetz darf dieses Gerät nur von einer in einem Heilberuf tätigen qualifizierten Person bzw. in deren Auftrag gekauft werden. Gibt an, dass das Gerät den INMETRO-Richtlinien entspricht. Bezeichnet USB-Anschlüsse am Gerät Bezeichnet DisplayPort-Anschlüsse am Gerät Gibt den Hersteller im rechtlichen Sinne an...
-
Seite 34: Symbole Auf Dem Karton
Wichtige Hinweise Standby (Bereitschaft) Äquipotentialität Masseschutzstift (Masse) oder Symbole auf dem Karton Auf der Verpackung des Geräts finden Sie die folgenden Symbole (nicht ausschließende Liste): Verweist auf ein Gerät, das beschädigt oder funktionsunfähig gemacht werden kann, wenn es bei der Lagerung nicht sorgfältig behandelt wird. Verweist auf ein Gerät, das bei der Lagerung vor Feuchtigkeit geschützt werden muss. -
Seite 35: Markenzeichen
Wichtige Hinweise Barco-Softwareprodukte sind das Eigentum von Barco. Sie werden unter Copyright von Barco NV oder Barco, Inc. nur in Verbindung mit einem Software-Lizenzvertrag zwischen Barco NV oder Barco Inc. und dem Lizenznehmer vertrieben. Keine andere Verwendung, Vervielfältigung oder Offenbarung eines Software- Produkts von Barco ist in irgendeiner Form zulässig. - Seite 36 Wichtige Hinweise 2 x USB 2.0 Downstream Nennleistung 100-240 V Wechselstrom, 50/60 Hz, 5 A Leistungsaufnahme Versionen mit Standardhelligkeit (MDRC-2321, Option Sxxx): 20 W Versionen mit hoher Helligkeit (MDRC-2321, Option Hxxx): 25 W < 0.5 W (Ruhemodus) < 0.5 W (Standby) Abmessungen mit Ständer Hochformat: 374.5 x 506.6~583.3 x 201.3 mm (B x H x T)
- Seite 37 Wichtige Hinweise Mitgeliefertes Zubehör 1x DisplayPort-Videokabel 1 x USB-Kabel 1x gedruckte Bedienungsanleitung (Englisch) 1x System-Disc mit MediCal QAWeb-Software, Grafikkartentreibern und Übersetzungen der Bedienungsanleitung Netzkabel (1x GB, 1x EUR, 1x USA, 1x PRC) Optionales Zubehör Keine(r/s) QA-Software MediCal QAWeb Garantie 3 Jahre Betriebstemperatur 0 °C bis 40 °C (15 °C bis 35 °C innerhalb der Spezifikationen) Lagertemperatur...
- Seite 38 FIMI S.r.l. Vittor Pisani 6 20124 Milano Italy R5910551DE /00 | 2019-03-21 Registered office: FIMI S.r.l. | Via Vittor Pisani 6, 20124 Milano, Italy Factory: FIMI S.r.l. | Via Saul Banfi 1, 21047 Saronno, Italy www.barco.com...
