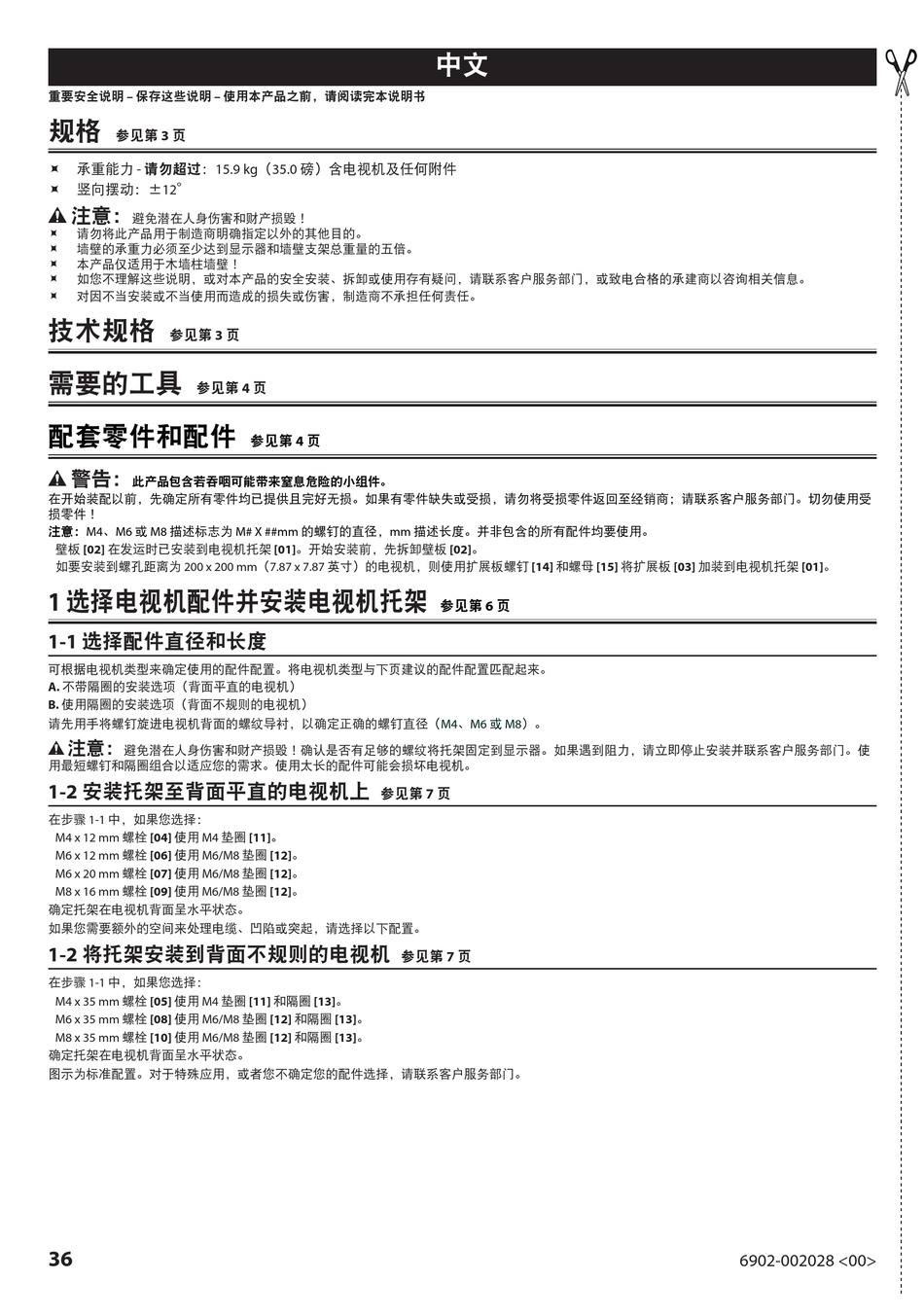

重要安全说明 – 保存这些说明 – 使用本产品之前，请阅读完本说明书
规格
参见第 3 页
承重能力 - 请勿超过：15.9 kg（35.0 磅）含电视机及任何附件
竖向摆动：±12°
注意：
避免潜在人身伤害和财产损毁！
请勿将此产品用于制造商明确指定以外的其他目的。
墙壁的承重力必须至少达到显示器和墙壁支架总重量的五倍。
本产品仅适用于木墙柱墙壁！
如您不理解这些说明，或对本产品的安全安装、拆卸或使用存有疑问，请联系客户服务部门，或致电合格的承建商以咨询相关信息。
对因不当安装或不当使用而造成的损失或伤害，制造商不承担任何责任。
技术规格
参见第 3 页
需要的工具
参见第 4 页
配套零件和配件
警告：
此产品包含若吞咽可能带来窒息危险的小组件。
在开始装配以前，先确定所有零件均已提供且完好无损。如果有零件缺失或受损，请勿将受损零件返回至经销商；请联系客户服务部门。切勿使用受
损零件！
注意：M4、M6 或 M8 描述标志为 M# X ##mm 的螺钉的直径，mm 描述长度。并非包含的所有配件均要使用。
壁板 [02] 在发运时已安装到电视机托架 [01]。开始安装前，先拆卸壁板 [02]。
如要安装到螺孔距离为 200 x 200 mm（7.87 x 7.87 英寸）的电视机，则使用扩展板螺钉 [14] 和螺母 [15] 将扩展板 [03] 加装到电视机托架 [01]。
1 选择电视机配件并安装电视机托架
1-1 选择配件直径和长度
可根据电视机类型来确定使用的配件配置。将电视机类型与下页建议的配件配置匹配起来。
A. 不带隔圈的安装选项（背面平直的电视机）
B. 使用隔圈的安装选项（背面不规则的电视机）
请先用手将螺钉旋进电视机背面的螺纹导衬，以确定正确的螺钉直径（M4、M6 或
注意：
避免潜在人身伤害和财产损毁！确认是否有足够的螺纹将托架固定到显示器。如果遇到阻力，请立即停止安装并联系客户服务部门。使
用最短螺钉和隔圈组合以适应您的需求。使用太长的配件可能会损坏电视机。
1-2 安装托架至背面平直的电视机上
在步骤 1-1 中，如果您选择：
M4 x 12 mm 螺栓 [04] 使用 M4 垫圈 [11]。
M6 x 12 mm 螺栓 [06] 使用 M6/M8 垫圈 [12]。
M6 x 20 mm 螺栓 [07] 使用 M6/M8 垫圈 [12]。
M8 x 16 mm 螺栓 [09] 使用 M6/M8 垫圈 [12]。
确定托架在电视机背面呈水平状态。
如果您需要额外的空间来处理电缆、凹陷或突起，请选择以下配置。
1-2 将托架安装到背面不规则的电视机
在步骤 1-1 中，如果您选择：
M4 x 35 mm 螺栓 [05] 使用 M4 垫圈 [11] 和隔圈 [13]。
M6 x 35 mm 螺栓 [08] 使用 M6/M8 垫圈 [12] 和隔圈 [13]。
M8 x 35 mm 螺栓 [10] 使用 M6/M8 垫圈 [12] 和隔圈 [13]。
确定托架在电视机背面呈水平状态。
图示为标准配置。对于特殊应用，或者您不确定您的配件选择，请联系客户服务部门。
36
参见第 4 页
参见第 7 页
参见第 7 页
中文
参见第 6 页
M8）。
6902-002028 <00>
