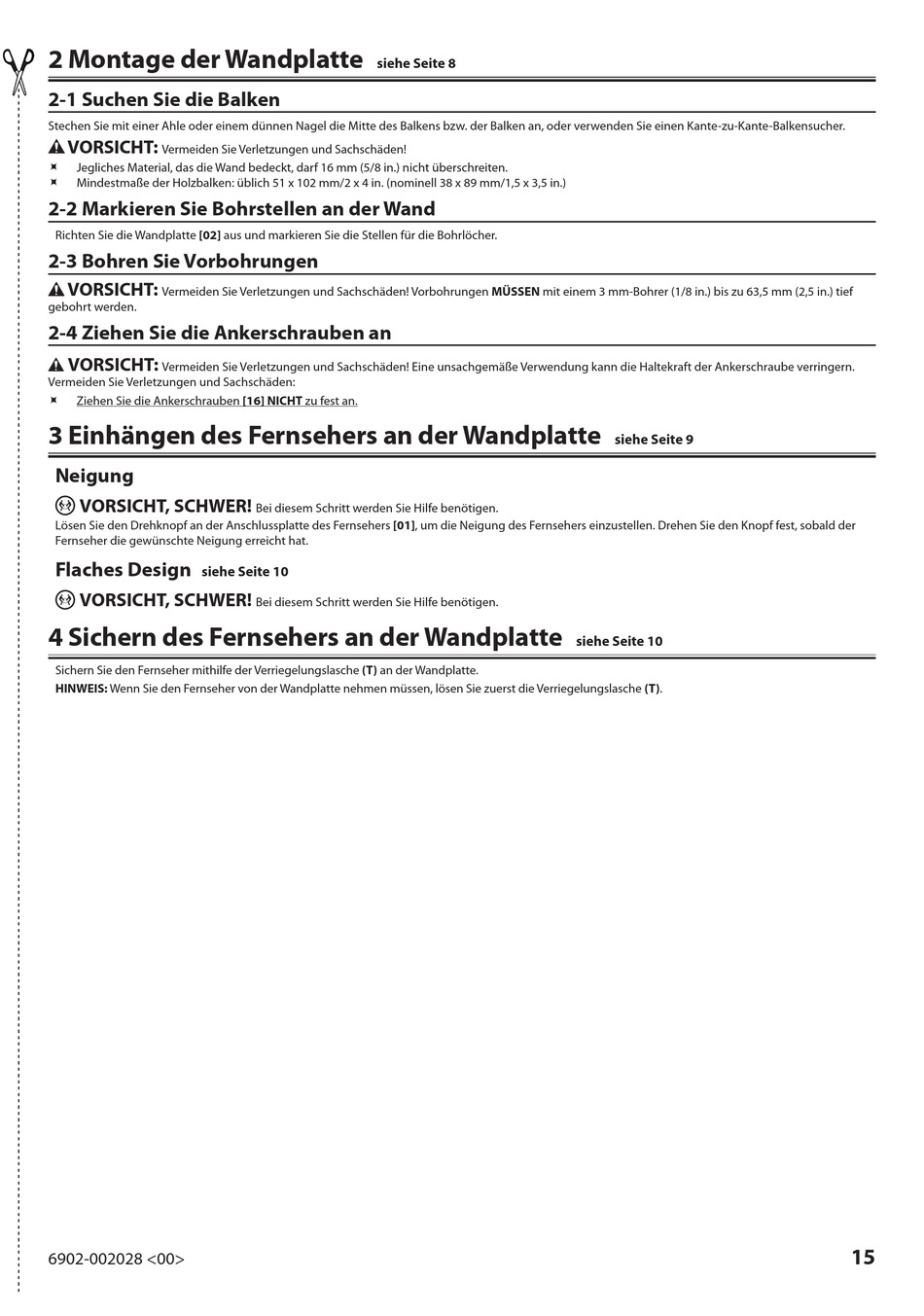

2 Montage der Wandplatte
2-1 Suchen Sie die Balken
Stechen Sie mit einer Ahle oder einem dünnen Nagel die Mitte des Balkens bzw. der Balken an, oder verwenden Sie einen Kante-zu-Kante-Balkensucher.
VORSICHT:
Vermeiden Sie Verletzungen und Sachschäden!
Jegliches Material, das die Wand bedeckt, darf 16 mm (5/8 in.) nicht überschreiten.
Mindestmaße der Holzbalken: üblich 51 x 102 mm/2 x 4 in. (nominell 38 x 89 mm/1,5 x 3,5 in.)
2-2 Markieren Sie Bohrstellen an der Wand
Richten Sie die Wandplatte [02] aus und markieren Sie die Stellen für die Bohrlöcher.
2-3 Bohren Sie Vorbohrungen
VORSICHT:
Vermeiden Sie Verletzungen und Sachschäden! Vorbohrungen MÜSSEN mit einem 3 mm-Bohrer (1/8 in.) bis zu 63,5 mm (2,5 in.) tief
gebohrt werden.
2-4 Ziehen Sie die Ankerschrauben an
VORSICHT:
Vermeiden Sie Verletzungen und Sachschäden! Eine unsachgemäße Verwendung kann die Haltekraft der Ankerschraube verringern.
Vermeiden Sie Verletzungen und Sachschäden:
Ziehen Sie die Ankerschrauben [16] NICHT zu fest an.
3 Einhängen des Fernsehers an der Wandplatte
Neigung
VORSICHT, SCHWER!
Lösen Sie den Drehknopf an der Anschlussplatte des Fernsehers [01], um die Neigung des Fernsehers einzustellen. Drehen Sie den Knopf fest, sobald der
Fernseher die gewünschte Neigung erreicht hat.
Flaches Design
siehe Seite 10
VORSICHT, SCHWER!
4 Sichern des Fernsehers an der Wandplatte
Sichern Sie den Fernseher mithilfe der Verriegelungslasche (T) an der Wandplatte.
HINWEIS: Wenn Sie den Fernseher von der Wandplatte nehmen müssen, lösen Sie zuerst die Verriegelungslasche (T).
6902-002028 <00>
siehe Seite 8
Bei diesem Schritt werden Sie Hilfe benötigen.
Bei diesem Schritt werden Sie Hilfe benötigen.
siehe Seite 9
siehe Seite 10
