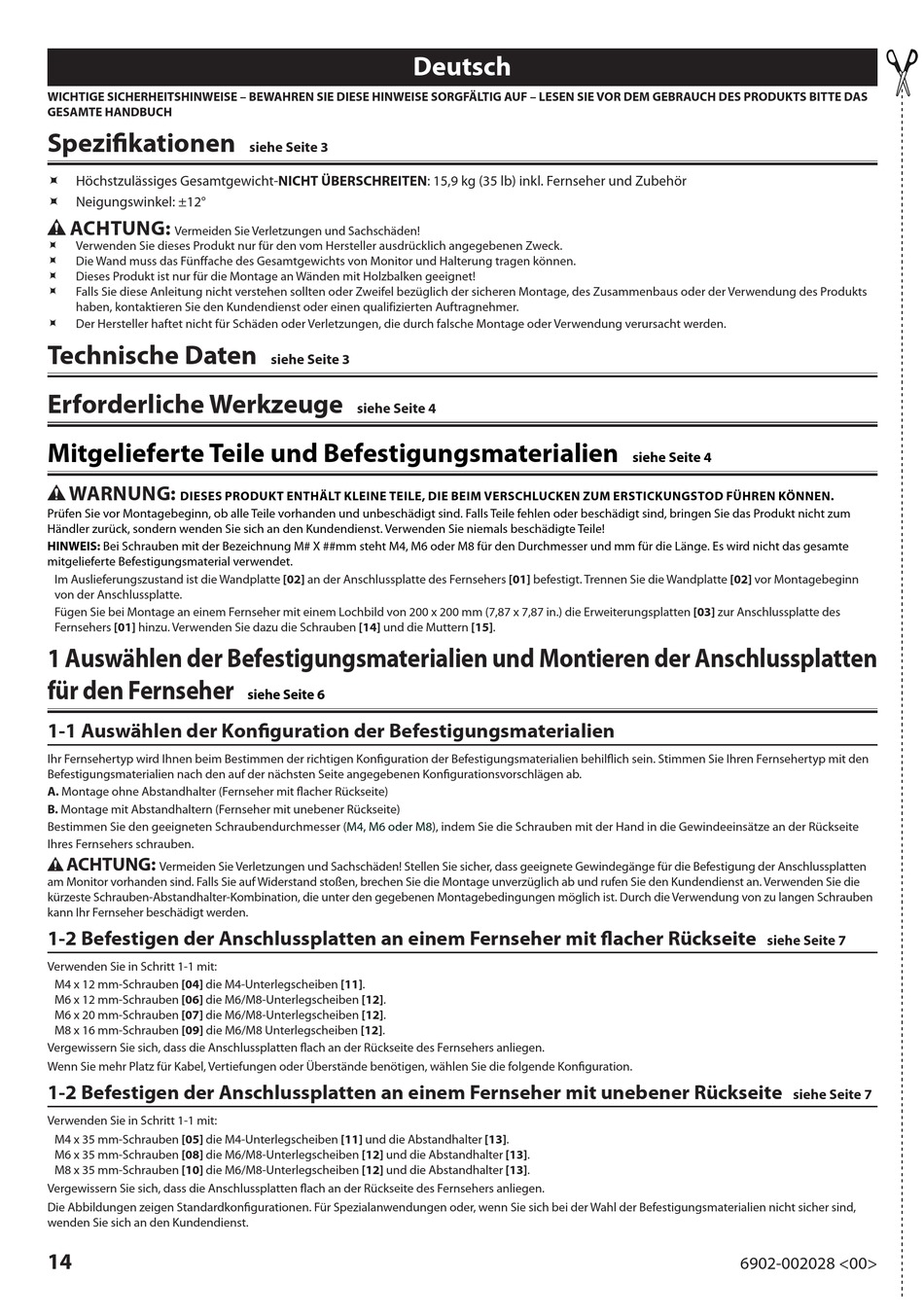

Spezifikationen - Sanus VuePoint F18b Montageanleitung

WICHTIGE SICHERHEITSHINWEISE – BEWAHREN SIE DIESE HINWEISE SORGFÄLTIG AUF – LESEN SIE VOR DEM GEBRAUCH DES PRODUKTS BITTE DAS
GESAMTE HANDBUCH
Spezifi kationen

Höchstzulässiges Gesamtgewicht-NICHT ÜBERSCHREITEN: 15,9 kg (35 lb) inkl. Fernseher und Zubehör

Neigungswinkel: ±12°
ACHTUNG:
Vermeiden Sie Verletzungen und Sachschäden!

Verwenden Sie dieses Produkt nur für den vom Hersteller ausdrücklich angegebenen Zweck.

Die Wand muss das Fünffache des Gesamtgewichts von Monitor und Halterung tragen können.

Dieses Produkt ist nur für die Montage an Wänden mit Holzbalken geeignet!

Falls Sie diese Anleitung nicht verstehen sollten oder Zweifel bezüglich der sicheren Montage, des Zusammenbaus oder der Verwendung des Produkts
haben, kontaktieren Sie den Kundendienst oder einen qualifizierten Auftragnehmer.

Der Hersteller haftet nicht für Schäden oder Verletzungen, die durch falsche Montage oder Verwendung verursacht werden.
Technische Daten
Erforderliche Werkzeuge
Mitgelieferte Teile und Befestigungsmaterialien
WARNUNG:
DIESES PRODUKT ENTHÄLT KLEINE TEILE, DIE BEIM VERSCHLUCKEN ZUM ERSTICKUNGSTOD FÜHREN KÖNNEN.
Prüfen Sie vor Montagebeginn, ob alle Teile vorhanden und unbeschädigt sind. Falls Teile fehlen oder beschädigt sind, bringen Sie das Produkt nicht zum
Händler zurück, sondern wenden Sie sich an den Kundendienst. Verwenden Sie niemals beschädigte Teile!
HINWEIS: Bei Schrauben mit der Bezeichnung M# X ##mm steht M4, M6 oder M8 für den Durchmesser und mm für die Länge. Es wird nicht das gesamte
mitgelieferte Befestigungsmaterial verwendet.
Im Auslieferungszustand ist die Wandplatte [02] an der Anschlussplatte des Fernsehers [01] befestigt. Trennen Sie die Wandplatte [02] vor Montagebeginn
von der Anschlussplatte.
Fügen Sie bei Montage an einem Fernseher mit einem Lochbild von 200 x 200 mm (7,87 x 7,87 in.) die Erweiterungsplatten [03] zur Anschlussplatte des
Fernsehers [01] hinzu. Verwenden Sie dazu die Schrauben [14] und die Muttern [15].
1 Auswählen der Befestigungsmaterialien und Montieren der Anschlussplatten
für den Fernseher
1-1 Auswählen der Konfi guration der Befestigungsmaterialien
Ihr Fernsehertyp wird Ihnen beim Bestimmen der richtigen Konfi guration der Befestigungsmaterialien behilfl ich sein. Stimmen Sie Ihren Fernsehertyp mit den
Befestigungsmaterialien nach den auf der nächsten Seite angegebenen Konfi gurationsvorschlägen ab.
A. Montage ohne Abstandhalter (Fernseher mit fl acher Rückseite)
B. Montage mit Abstandhaltern (Fernseher mit unebener Rückseite)
Bestimmen Sie den geeigneten Schraubendurchmesser
Ihres Fernsehers schrauben.
ACHTUNG:
Vermeiden Sie Verletzungen und Sachschäden! Stellen Sie sicher, dass geeignete Gewindegänge für die Befestigung der Anschlussplatten
am Monitor vorhanden sind. Falls Sie auf Widerstand stoßen, brechen Sie die Montage unverzüglich ab und rufen Sie den Kundendienst an. Verwenden Sie die
kürzeste Schrauben-Abstandhalter-Kombination, die unter den gegebenen Montagebedingungen möglich ist. Durch die Verwendung von zu langen Schrauben
kann Ihr Fernseher beschädigt werden.
1-2 Befestigen der Anschlussplatten an einem Fernseher mit fl acher Rückseite
Verwenden Sie in Schritt 1-1 mit:
M4 x 12 mm-Schrauben [04] die M4-Unterlegscheiben [11].
M6 x 12 mm-Schrauben [06] die M6/M8-Unterlegscheiben [12].
M6 x 20 mm-Schrauben [07] die M6/M8-Unterlegscheiben [12].
M8 x 16 mm-Schrauben [09] die M6/M8 Unterlegscheiben [12].
Vergewissern Sie sich, dass die Anschlussplatten fl ach an der Rückseite des Fernsehers anliegen.
Wenn Sie mehr Platz für Kabel, Vertiefungen oder Überstände benötigen, wählen Sie die folgende Konfi guration.
1-2 Befestigen der Anschlussplatten an einem Fernseher mit unebener Rückseite
Verwenden Sie in Schritt 1-1 mit:
M4 x 35 mm-Schrauben [05] die M4-Unterlegscheiben [11] und die Abstandhalter [13].
M6 x 35 mm-Schrauben [08] die M6/M8-Unterlegscheiben [12] und die Abstandhalter [13].
M8 x 35 mm-Schrauben [10] die M6/M8-Unterlegscheiben [12] und die Abstandhalter [13].
Vergewissern Sie sich, dass die Anschlussplatten fl ach an der Rückseite des Fernsehers anliegen.
Die Abbildungen zeigen Standardkonfi gurationen. Für Spezialanwendungen oder, wenn Sie sich bei der Wahl der Befestigungsmaterialien nicht sicher sind,
wenden Sie sich an den Kundendienst.
14
Deutsch
siehe Seite 3
siehe Seite 3
siehe Seite 4
siehe Seite 6
(M4, M6 oder M8), indem Sie die Schrauben mit der Hand in die Gewindeeinsätze an der Rückseite
siehe Seite 4
siehe Seite 7
siehe Seite 7
