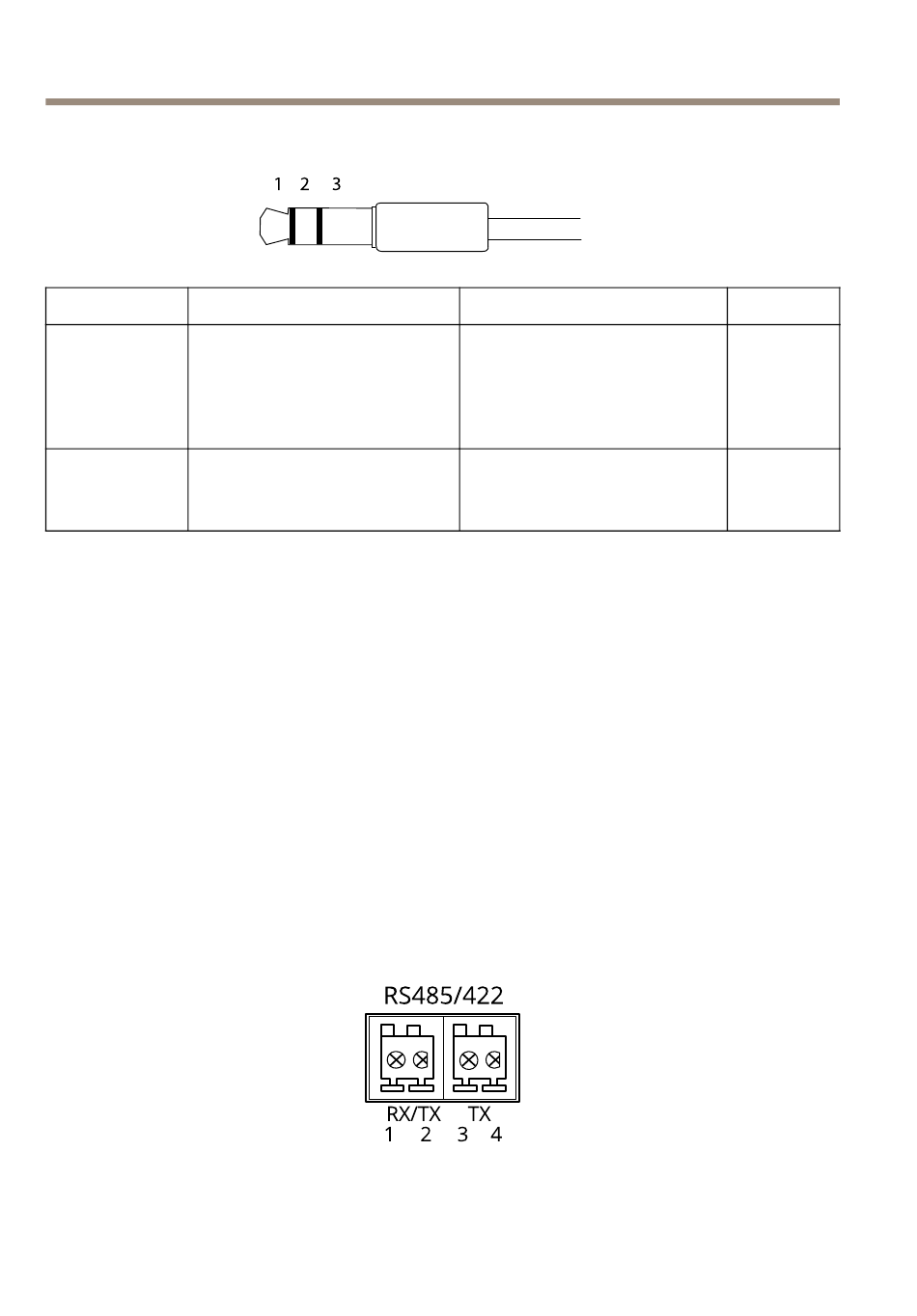

Connettore audio
Connettori audio da
3,5 mm (stereo)
1 Punta
Ingresso audio Bilanciato: Ingresso microfono
segnale "Hot"/linea
Non bilanciato: Ingresso
microfono/linea
Uscita audio
Uscita linea, mono (compatibile
con connettore stereo)
Il microfono interno viene utilizzato per impostazione predefinita; il microfono esterno viene
utilizzato quando è connesso. È possibile disabilitare il microfono interno collegamento un plug
all'ingresso del microfono.
Connettore RS485/RS422
Due morsettiere a 2 pin per l'interfaccia seriale RS485/RS422 utilizzate per il controllo di periferiche
ausiliarie come i dispositivi di rotazione/inclinazione.
La porta seriale può essere configurata per supportare:
• RS485 a due fili, half-duplex
• RS485 a quattro fili, full-duplex
• RS422 a due fili, simplex
• Comunicazione full-duplex punto a punto con RS422 a quattro fili
2 Anello
Bilanciato: Ingresso microfono
segnale "Cold"/linea
Non bilanciato: Inutilizzato
Uscita linea, mono
(compatibile con connettore
stereo)
76
3 Guaina
Terra
Terra
