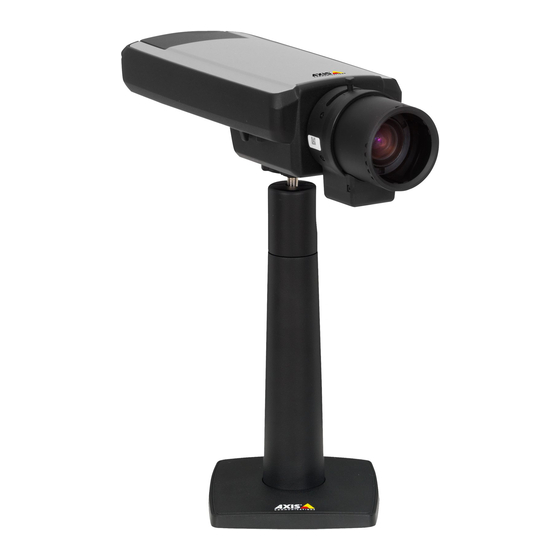

Axis Q1602-E Installationsanleitung
  1. Anleitungen
  2. Marken
  3. Axis Anleitungen
  4. Überwachungskameras
  5. Q1602-E
  6. Installationsanleitung

Axis Q1602-E Installationsanleitung

Vorschau ausblenden Andere Handbücher für Q1602-E:
Inhaltsverzeichnis
Verfügbare Sprachen
  • DE

Verfügbare Sprachen

  • DEUTSCH, seite 48

Quicklinks

Diese Anleitung herunterladen
INSTALLATION GUIDE
AXIS Q1602-E Network Camera
AXIS Q1604-E Network Camera
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Axis Q1602-E

Inhaltszusammenfassung für Axis Q1602-E

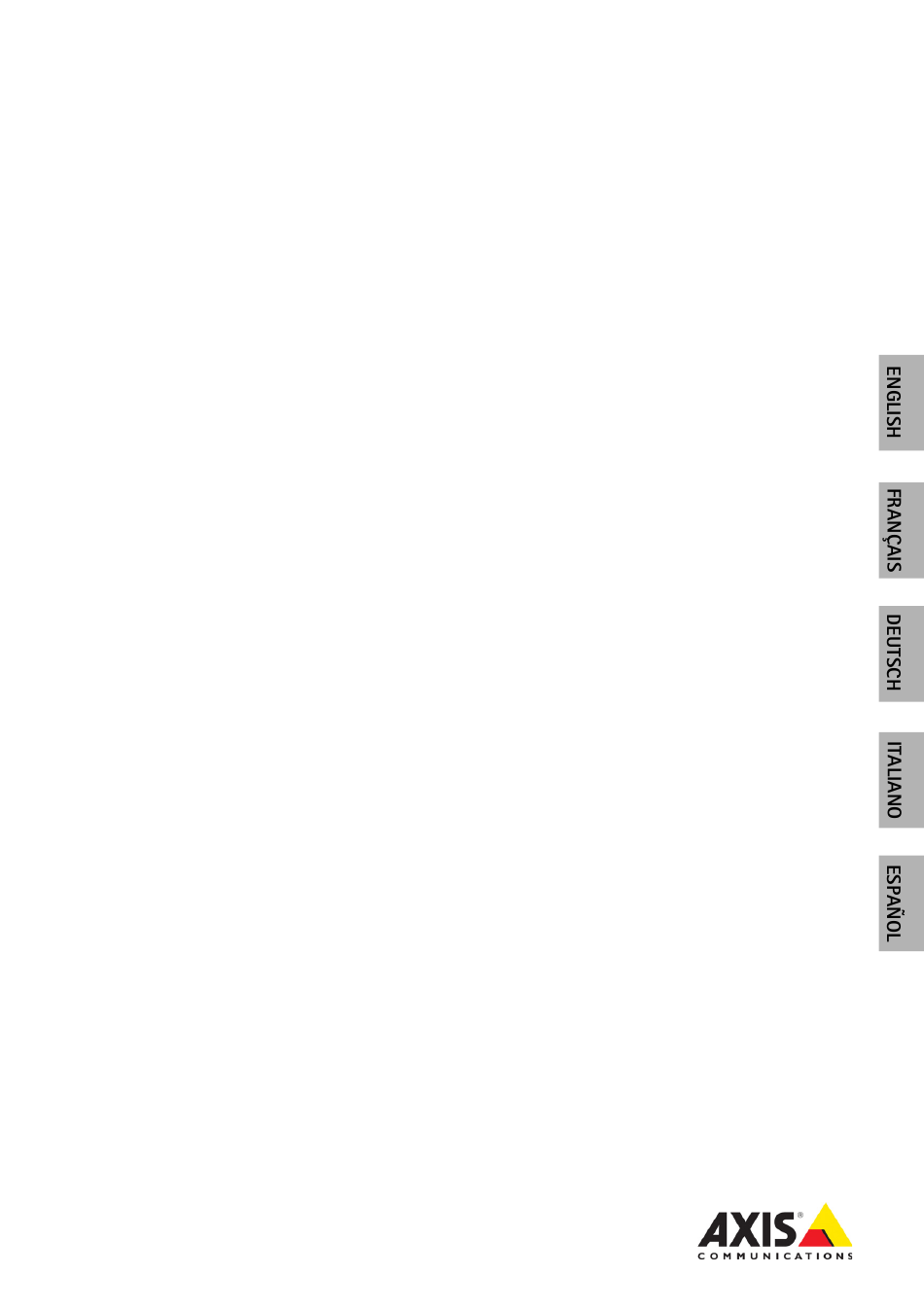

  • Seite 1 INSTALLATION GUIDE AXIS Q1602-E Network Camera AXIS Q1604-E Network Camera...

  • Seite 48: Sicherheitsvorkehrungen

    Axis oder Drittanbietern erhältlich. • Verwenden Sie nur Ersatzteile, die von Axis empfohlen bzw. bereitgestellt wurden. • Versuchen Sie nicht, das Produkt selbst zu reparieren. Wenden Sie sich bei Service-Angelegenheiten an Axis oder an Ihren Axis-Händler. WICHTIG! • Verwenden Sie dieses Axis-Produkt unter Beachtung der geltenden rechtlichen Bestimmungen.

  • Seite 49: Installationsschritte

    Installationsanleitung für die Netzwerk-Kamera In dieser Anleitung wird die Installation der AXIS Q1602-E/AXIS Q1604-E in einem Netzwerk beschrieben. Alle weiteren Hinweise zur Verwendung des Produkts finden Sie im Benutzerhandbuch, das auf der mitgelieferten CD oder auf unserer Website unter „www.axis.com“ zur Verfügung steht.

  • Seite 50: Hardwareübersicht

    Seite 50 AXIS Q1602-E/AXIS Q1604-E Installationsanleitung Hardwareübersicht SD-Speicherkarteneinschub Status-LED Zoomregler Schärfenzieher Netzwerkanschluss (mit PoE) Rückansicht Audio- Audio-Eingang Ausgang Ansicht von unten Netz-LED Netzwerk- Anschluss für Blende Netzanschluss Steuertaste E/A-Anschluss Produktnummer (P/N) und Seriennummer (S/N)
  • Seite 51 AXIS Q1602-E/AXIS Q1604-E Installationsanleitung Seite 51 Obere Abdeckung, untere Abdeckung, Wandhalterung Produktnummer (P/N) und Seriennummer (S/N). Die Seriennummer wird für die Installation benötigt. Einstellschrauben für Sonnenschutz (2) Sonnenschutz Obere Abdeckung Feuchtigkeit entziehende Membran Nicht entfernen! Netzwerk-Kamera Netzwerkanschluss Sicherheitsdrahtlasche Kabeldurchführungen mit Kabelverschraubung Schrauben für untere...

  • Seite 52: Installation Der Hardware

    Material stabil genug ist, um dieses Gewicht zu tragen. Modell Gewicht AXIS Q1602-E 3,2 kg AXIS Q1604-E 3,2 kg • Alle weiteren technischen Daten zu diesem Produkt werden ausführlich im Benutzerhandbuch beschrieben, das auf der mitgelieferten CD oder auf unserer Website unter „www.axis.com“ zur Verfügung steht.

  • Seite 53: Netzwerkkabel (Und Optionale Kabel) Durch Die Kabeldurchführung Führen

    Produkt beschädigen. • Verwenden Sie immer ein abgeschirmtes Netzwerkkabel (STP), das für den Außeneinsatz zwischen dem Axis-Produkt und dem Endpunkt bestimmt ist und ordnungsgemäß geerdet ist. Installationen von Axis-Produkten mit einem abgeschirmten Netzwerkkabel (STP) und einem ordnungsgemäß geerdeten Endpunkt wurden getestet, um der Störfestigkeit der Industrie wie z.B.

  • Seite 54: Befestigen Der Kamera An Der Wandhalterung

    Seite 54 AXIS Q1602-E/AXIS Q1604-E Installationsanleitung Befestigen der Kamera an der Wandhalterung 1. Platzieren Sie die Kamera mit der unteren Abdeckung auf der Wandhalterung und ziehen Sie die Halterungsschrauben fest. 2. Bringen Sie die Kabelabdeckung wieder an und ziehen Sie die Schrauben fest.

  • Seite 55: Anschließen Der Kabel

    AXIS Q1602-E/AXIS Q1604-E Installationsanleitung Seite 55 Anschließen der Kabel E/A-Anschluss, 1. Schließen Sie ggf. externe Ein-/Ausgabegeräte an. Siehe auf Seite 70. 2. Verbinden Sie das Netzwerkkabel mit dem Netzwerkanschluss im Gehäuse. Netzwerkkabel E/A-Kabel Untere Abdeckung Netzwerkanschluss (PoE-Ausgang, werkseitig angeschlossen) Kabellöcher...

  • Seite 56: Schalter Für Kaltstartverzögerung

    Schalter für Kaltstartverzögerung Dieser Schalter ist standardmäßig aktiviert; stellen Sie sicher, dass er an bleibt. Das Gehäuse dieses Axis-Produkts ist mit der Funktion „Arctic Temperature Control“ (Steuerung bei arktischen Temperaturen) ausgestattet, die durch das Einstellen des Kaltstartverzögerungsschalters auf „I (EIN)“ aktiviert wird. Wenn diese Funktion aktiviert ist und die Kamera nach einer Stromunterbrechung bei Temperaturen unter 0 °C neu gestartet werden muss, wird die Kamera...

  • Seite 57: Zuweisen Einer Ip-Adresse

    Netzwerk-Kamera die Standard-IP-Adresse 192.168.0.90 verwendet. Zum manuellen Zuweisen einer statischen IP-Adresse stehen unter Windows die Programme AXIS IP Utility und AXIS Camera Management zur Verfügung. Verwenden Sie die Methode, die für die gewünschte Anzahl der zu installierenden Kameras geeignet ist.

  • Seite 58: Axis Ip Utility - Einzelne Kamera/Kleine Installation

    AXIS IP Utility erkennt automatisch im Netzwerk vorhandene Axis-Geräte und zeigt diese an. Die Anwendung kann außerdem zur manuellen Zuweisung einer statischen IP-Adresse verwendet werden. Beachten Sie, dass sich der Computer, auf dem AXIS IP Utility ausgeführt wird, und die Netzwerk- Kamera in demselben Netzwerksegment (physischen Subnetz) befinden müssen. Automatische Erkennung 1.

  • Seite 59: Axis Camera Management - Mehrere Kameras/Große Installationen

    1. Stellen Sie sicher, dass die Kamera an das Netzwerk und die Stromversorgung angeschlossen ist. 2. Starten Sie AXIS Camera Management. Wenn die Netzwerk-Kamera im Fenster angezeigt wird, klicken Sie mit der rechten Maustaste darauf und wählen Sie Live View Home Page (Homepage der Live-Ansicht).
  • Seite 60 Seite 60 AXIS Q1602-E/AXIS Q1604-E Installationsanleitung 2. Wählen Sie die Option Assign the following IP address range (Folgenden IP-Adressbereich zuweisen) und geben Sie den IP-Adressbereich, die Subnetzmaske und den Standardrouter für das Gerät ein. 3. Klicken Sie auf Update (Aktualisieren). Die vorgeschlagenen IP-Adressen werden in der Liste New IP Addresses (Neue IP-Adressen) aufgeführt.

  • Seite 61: Festlegen Des Kennworts

    AXIS Q1602-E/AXIS Q1604-E Installationsanleitung Seite 61 Festlegen des Kennworts Für den Zugriff auf das Produkt muss das Kennwort für den standardmäßigen Administrator- Benutzer root festgelegt werden. Beim erstmaligen Zugriff auf die Netzwerk-Kamera wird das Dialogfeld Configure Root Password (Root-Kennwort konfigurieren) angezeigt. Dort kann das Kennwort festgelegt werden.
  • Seite 62 5. Geben Sie das zuvor festgelegte Kennwort ein und klicken Sie auf OK. Wenn Sie das Kennwort vergessen haben, muss die Kamera auf die Werkseinstellungen zurückgesetzt werden. Siehe Seite 73. 6. AXIS Q1604-E: Der Erfassungsmodus wird beim ersten Zugriff auf das Produkt festgelegt. Wählen Sie den gewünschten Erfassungsmodus aus und klicken Sie auf OK.

  • Seite 63: Zugriff Auf Den Videostrom

    Tools, mit denen Sie die Kamera Ihren Anforderungen entsprechend anpassen können. Klicken Sie bei Bedarf auf Yes (Ja), um AMC (AXIS Media Control) zu installieren. Nach Abschluss der Installation können Sie Videoströme in Internet Explorer anzeigen. Hierzu müssen Sie über Administratorrechte für den Computer verfügen.

  • Seite 64: Zoom Und Bildschärfe Einstellen

    Seite 64 AXIS Q1602-E/AXIS Q1604-E Installationsanleitung Zoom und Bildschärfe einstellen Befolgen Sie die folgenden Anweisungen, um die Zoomstärke und die Bildschärfe einzustellen: 1. Öffnen Sie die Startseite der Kamera und wählen Sie Setup > Basic Setup > Focus (Setup >...
  • Seite 65 AXIS Q1602-E/AXIS Q1604-E Installationsanleitung Seite 65 • Während der Fokussierung sollte die Blende immer vollständig geöffnet sein, wodurch die niedrigste Schärfentiefe erreicht wird. Dies sind die besten Voraussetzungen für eine richtige Fokussierung. Schärfenzieher Steuertaste Zoomregler Status-LED Fokus-Assistent Zur Fokussierung der Kamera mit dem Fokus-Assistenten befolgen Sie zunächst die Anweisungen in den Schritten 1 bis 3 auf Seite 64, bevor Sie die folgenden Schritte ausführen.
  • Seite 66 Assistenten nicht verwenden. • Wenn Sie die Steuertaste nicht innerhalb von zwei Sekunden loslassen, wird anstelle des Fokus- Assistenten der AXIS Dynamic DNS Service aktiviert. • Wenn die Kamera so montiert ist, dass die Betätigung der Steuertaste nicht möglich ist, können Sie trotzdem den Fokus-Assistenten verwenden.

  • Seite 67: Andere Methoden Zum Festlegen Der Ip-Adresse

    Browsers (z. B. Safari) und klicken Sie auf den Link, um auf die Webseiten der Kamera zu gelangen. Alle Ein kostenloser Service von Axis, mit dem Sie Ihre Kamera schnell AXIS Dynamic DNS und einfach installieren können. Eine Internetverbindung ohne Service HTTP-Proxyserver ist Voraussetzung.

  • Seite 68: Zuweisen Der Ip-Adresse Per Arp/Ping

    Seite 68 AXIS Q1602-E/AXIS Q1604-E Installationsanleitung Zuweisen der IP-Adresse per ARP/Ping 1. Wählen Sie eine freie statische IP-Adresse aus dem Netzwerksegment aus, in dem sich auch Ihr Computer befindet. 2. Suchen Sie die Seriennummer (S/N) auf dem Produktaufkleber an der Kamera.
  • Seite 69 AXIS Q1602-E/AXIS Q1604-E Installationsanleitung Seite 69 Geräteanschlüsse Netzwerkanschluss - RJ-45-Ethernetanschluss (werkseitig am PoE-Ausgang angeschlossen). Unterstützt Power over Ethernet. VORSICHT! Aufgrund der örtlichen Bestimmungen oder der Umgebungs- oder elektrischen Bedingungen, in denen das Produkt eingesetzt werden soll, kann ein abgeschirmtes Netzwerkkabel (STP) angebracht oder erforderlich sein. Netzwerk-kabel, die in Außenbereichen oder ähnlichen Umgebungen geführt werden, müssen abgeschirmt (STP)
  • Seite 70 Aktivierung ein Ereignis über den Eingangsport aus, wenn Probleme mit dem Lüfter oder der Heizung auftreten. Weitere Informationen darüber, wie Ereignisse eingerichtet werden, finden Sie im Benutzerhandbuch, das sich auf der mitgelieferten CD befindet und auf der Website unter „www.axis.com“ erhältlich ist. Funktion Hinweise...

  • Seite 71: Led-Anzeigen An Der Kamera

    AXIS Q1602-E/AXIS Q1604-E Installationsanleitung Seite 71 LED-Anzeigen an der Kamera Farbe Bedeutung Netzwerk Grün Leuchtet dauerhaft bei Verbindung mit einem 100-MBit/s-Netzwerk. Blinkt bei Netzwerkaktivität. Gelb Leuchtet dauerhaft bei Verbindung mit einem 10-MBit/s-Netzwerk. Blinkt bei Netzwerkaktivität. Leuchtet Keine Netzwerkverbindung vorhanden. nicht Status Grün...

  • Seite 72: Status-Led Am Gehäuse (Lüfter/Heizung)

    Weitere Informationen hierzu finden Sie im Benutzerhandbuch, das sich auf der mitgelieferten CD befindet und auf der Website unter „www.axis.com“ erhältlich ist. Wenden Sie sich an Ihren Axis-Händler, wenn Sie Informationen zu Ersatzteilen oder Hilfe bei der Lösung von Problemen benötigen.

  • Seite 73: Wiederherstellen Der Werkseitigen Standardeinstellungen

    • RTSP-Port (standardmäßig Port 554) für die Anzeige von H.264-Videoströmen Ausführliche Informationen dazu finden Sie in der Dokumentation des Routers. Weitere Informationen zu diesem und zu anderen Themen erhalten Sie auf der Axis Support-Website unter „www.axis.com/techsup“. Weitere Informationen Das Benutzerhandbuch ist auf der Axis Website unter http://www.axis.com erhältlich und befindet sich auch auf der mitgelieferten CD für AXIS-Netzwerkvideoprodukte.
